178811-2

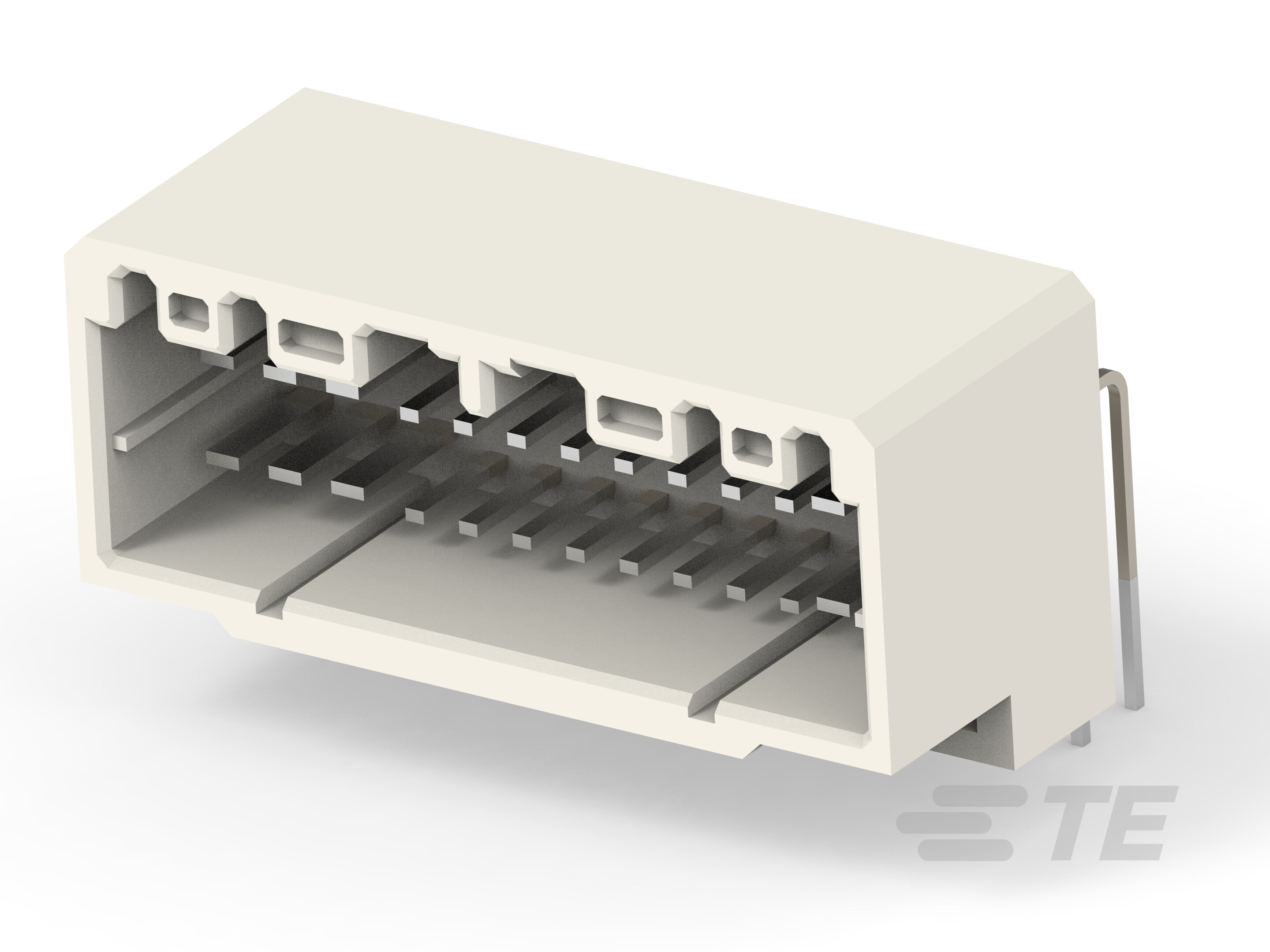

PCB Mount Header, Horizontal, Wire-to-Board, 26 Position, 3 mm / 3.5 mm [.118 in / .137 in] Centerline, Fully Shrouded, Multilock Connector System
178811-2
PCB Mount Header, Horizontal, Wire-to-Board, 26 Position, 3 mm / 3.5 mm [.118 in / .137 in] Centerline, Fully Shrouded, Multilock Connector System
-
- AMP
- Multilock 连接器系统
- TE 内部编号 178811-2
- TE 内部产品描述 040/070 HYBRID 26POS CAP ASSY H TIN
-
PCB 连接器类型 : PCB 安装接头
-
PCB 安装方向 : 水平
-
连接器系统 : 线到板
-
位数 : 26
-
行数 : 2
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_178811-2_F2.pdf 英文版本
- 3D_CVM_CVM_178811-2_G.pdf 3D
- 下载查看 ENG_CVM_CVM_178811-2_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_178811-2_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_178811-2_G.3d_stp.zip 英文版本
- ENG_CVM_178811-2_F2.2d_dxf.zip 英文版本
- ENG_CVM_178811-2_F2.3d_igs.zip 英文版本
- ENG_CVM_178811-2_F2.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-8005_B.pdf 英文版本
- 产品规格 JPN_SS_108-5342-3_A.pdf 日语
使用说明书
- 使用说明书（美国） JPN_SS_412-5631_A.pdf 日语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
混合板端连接器 : 是
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 线到板
-
接头类型 : 全部带罩
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
PCB 安装方向 : 水平
-
位数 : 26
-
行数 : 2
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子大小 : 1.8mm, 1mm
-
端子接触部电镀材料 : 锡 (Sn)
-
端子类型 : 公端
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定 : 带有
-
PCB 安装对准 : 带有
-
连接器安装类型 : 板安装
-
接合对准 : 带有
壳体特性
-
中心线（间距） (mm): 3, 3.5
-
中心线（间距） (in): .118, .137
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装方法 : Tube
