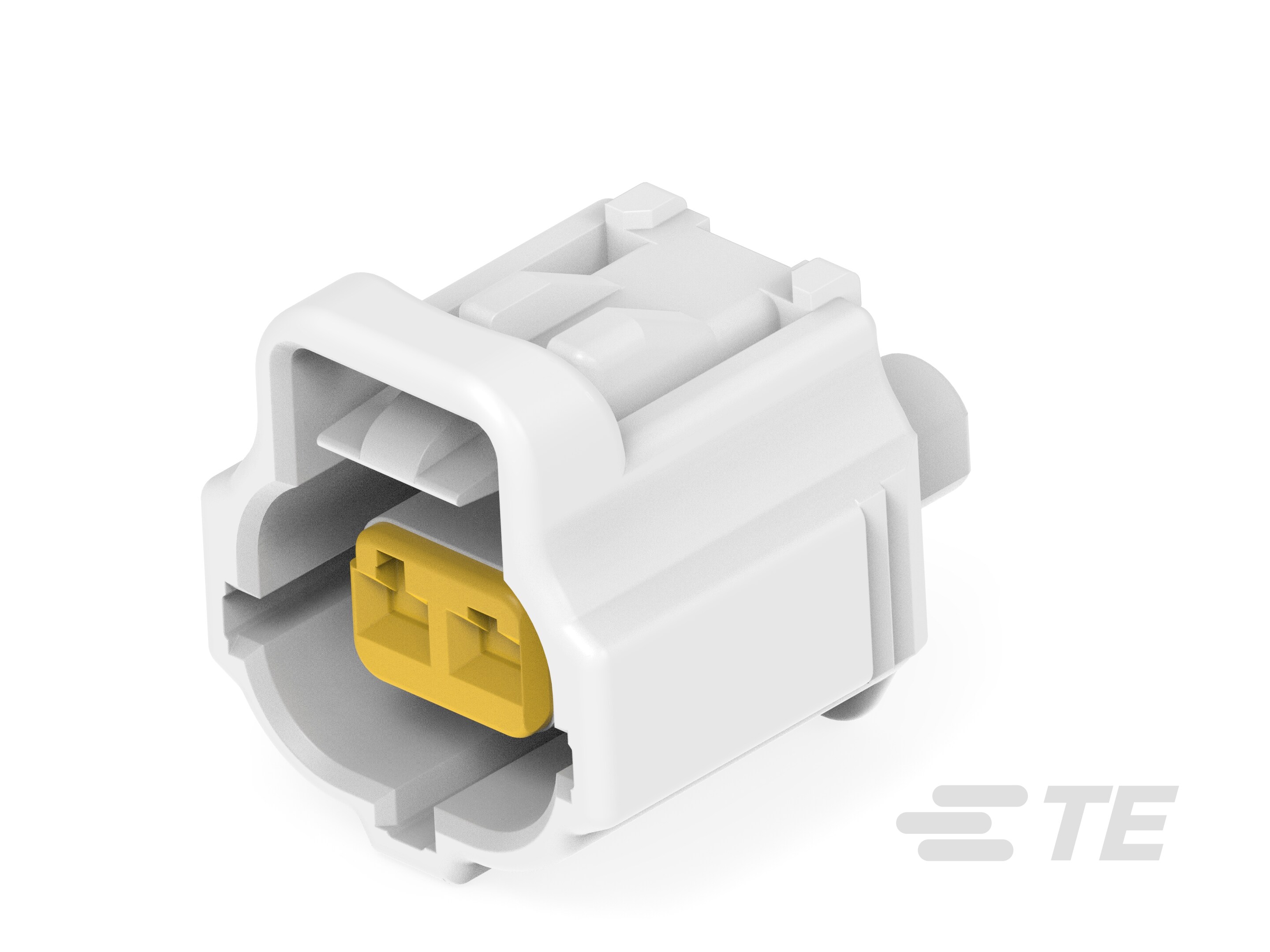

178448-7
2 Position Housing, Housing for Female Terminals, 5 mm [.2 in] Centerline, Sealable, Natural, Wire & Cable, Power, Cable Mount (Free-Hanging)
178448-7
2 Position Housing, Housing for Female Terminals, 5 mm [.2 in] Centerline, Sealable, Natural, Wire & Cable, Power, Cable Mount (Free-Hanging)
-
- Econoseal
- TE 内部编号 178448-7
- TE 内部产品描述 EJ-II DBL LOCK 2POS PLUG ASSY
-
连接器和壳体类型 : 母端子护套
-
位数 : 2
-
可密封 : 是
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
-
行数 : 1
文档
产品图纸
- ECONOSEAL J MARK-II DOUBLE LOCK 2POSITION PLUG HOUSING ASSEMBLY (B) (Si) JPN_CD_178448_A5.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_178448-7_A.pdf 3D
- 下载查看 ENG_CVM_CVM_178448-7_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_178448-7_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_178448-7_A.2d_dxf.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-5262_C8.pdf 英文版本
- JPN_SS_108-5262_C8.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.8mm
-
对接公端宽度 : 1.8 mm [ .07 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极性定位槽
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 5 mm [ .2 in ]
尺寸
-
连接器高度 : 24 mm [ .945 in ]
-
产品长度 : 27.5 mm [ 1.083 in ]
-
产品宽度 : 22 mm [ .866 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
-
工作温度（最大值） : 105 °C [ 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-2
包装特性
-
封装数量 : 100
-
封装方法 : Bag
其他
-
可维修 : 否
-
能够保证连接器位置 : 否
