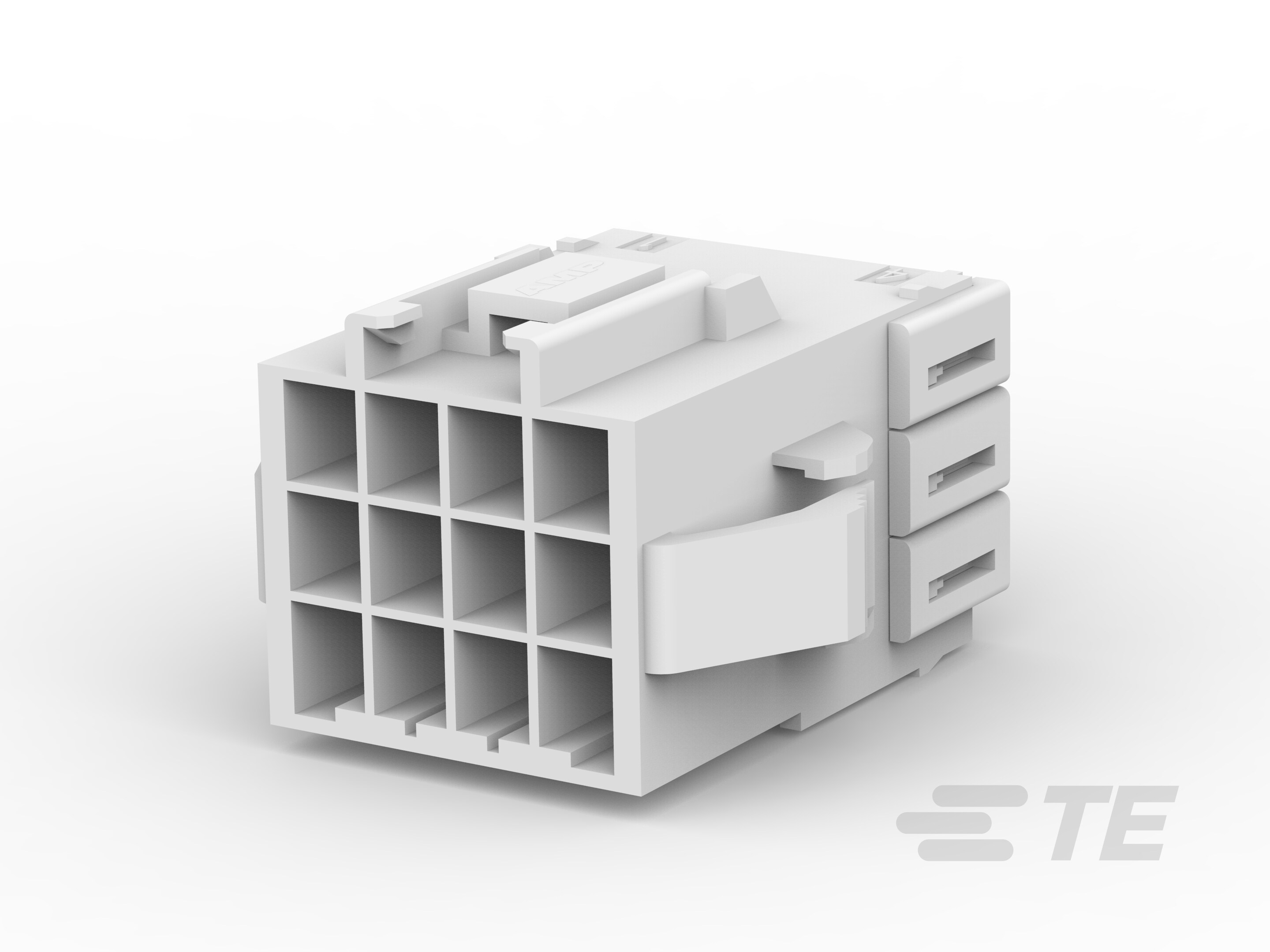

177913-1

12 Position, Cap, Housing, Crimp, Wire-to-Panel / Wire-to-Wire, UL 94V-0, 3.96 mm [.156 in] Centerline, 3 Row, 300 VAC, Power Double Lock

POWER DBL LOCK CAP HSG P/M 12P-177913-1

177913-1

12 Position, Cap, Housing, Crimp, Wire-to-Panel / Wire-to-Wire, UL 94V-0, 3.96 mm [.156 in] Centerline, 3 Row, 300 VAC, Power Double Lock

    • 双重锁定电源连接器

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 母端

  • 线缆端接方法 : 压接

  • 连接器系统 : 线到线 | 线到面板

  • 壳体内的端子定位力 : 不带

查看所有特性
更多 更少

文档

产品图纸

  • AMP POWER DOUBLE LOCK CONN. 3.96mm PITCH CAP HOUSING 12 POS (PANEL MOUNT) ENG_CD_177913_D1.pdf 英文版本

CAD 文件

数据表/目录页

产品规格

使用说明书

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 绞线

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到线 | 线到面板

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 12

  • 行数 : 3

电气特征

  • 工作电压 (VAC): 300

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子布局 : 矩阵

  • 壳体内的端子定位力 : 不带

  • 端子类型 : 公端

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装特性类型 : 锁闩

  • 面板安装特性 : 带有

  • 连接器安装类型 : 面板安装

壳体特性

  • 中心线（间距） : 3.96 mm [ .156 in ]

  • 外壳材料 : 尼龙 6/6

尺寸

  • 面板厚度（建议值） : .8 – 2 mm [ .031 – .078 in ]

  • 行间距 : 4.6 mm [ .181 in ]

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 与已批准的标准产品兼容 : UL 1977

  • 与机构/标准产品兼容 : UL

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : 标准件 - 非灼热丝

包装特性

  • 封装数量 : 150

  • 封装方法 : Bag
