1776489-2

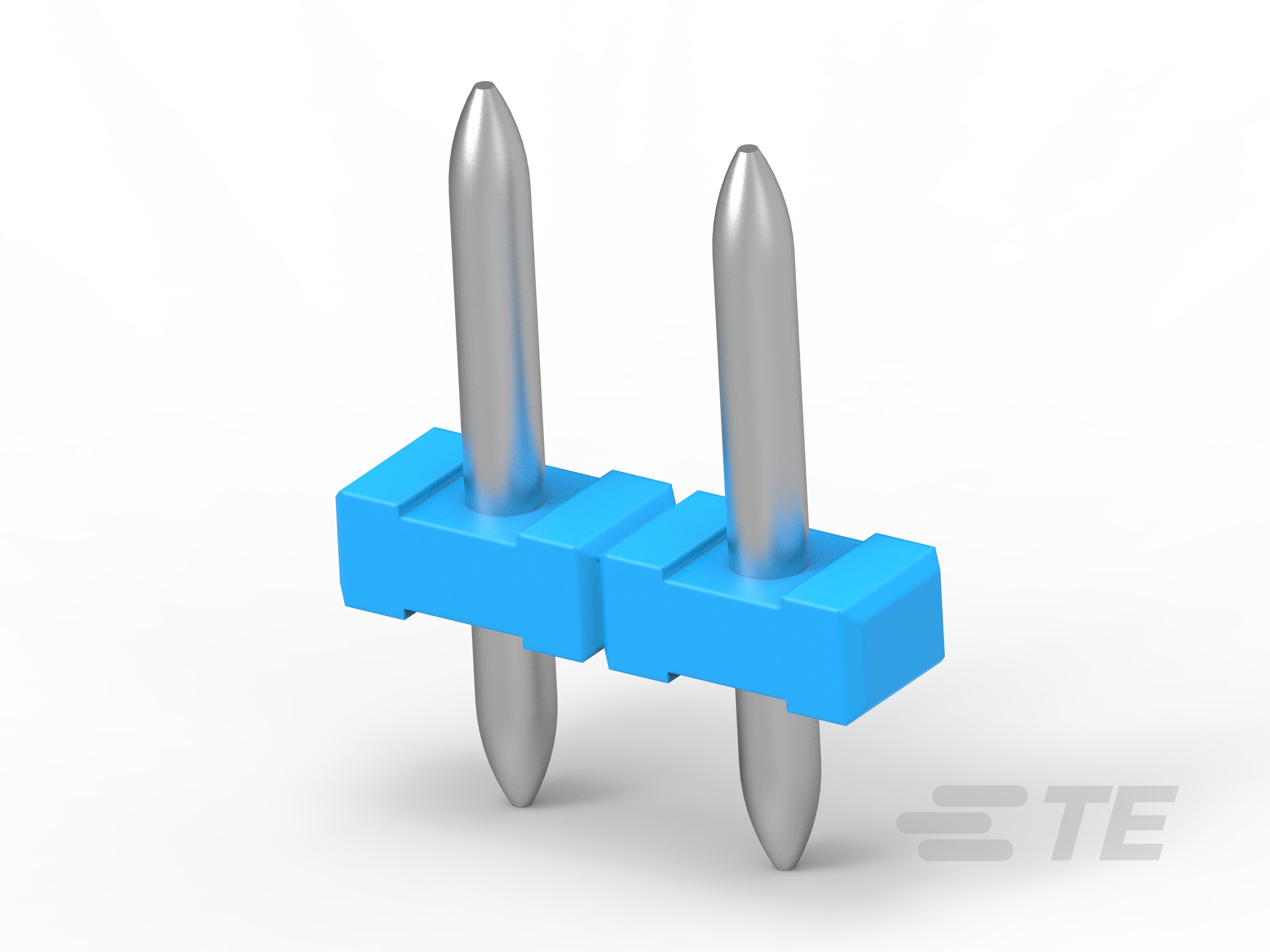

2 Position PCB Terminal Block, Header, Wire-to-Board, 5 mm [.197 in] Centerline, 1 Row, 22 – 14 AWG, .3 – 2 mm² Wire, 300 VAC, Printed Circuit Board

2P TB HDR, unshrouded,5mm, blue-1776489-2

1776489-2

2 Position PCB Terminal Block, Header, Wire-to-Board, 5 mm [.197 in] Centerline, 1 Row, 22 – 14 AWG, .3 – 2 mm² Wire, 300 VAC, Printed Circuit Board

    • Buchanan
  • TE 内部编号 1776489-2
  • TE 内部产品描述 2P TB HDR, unshrouded,5mm, blue

  • 位数 : 2

  • 接线端子连接器类型 : 公端

  • 连接器系统 : 线到板

  • 中心线（间距） : 5 mm [ .197 in ]

  • 行数 : 1

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 接头类型 : 不带罩

  • 接线端子连接器类型 : 公端

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 堆叠层次 : 不带

  • 堆叠配置 : 侧面可堆叠

  • 位数 : 2

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 300

主体特性

  • 主要产品颜色 : 蓝色

  • 产品方向 : 垂直

接触件特性

  • 端子基材 : 黄铜

  • 端子接触部长度 : 7 mm [ .275 in ]

  • 端子接触部电镀材料 : 锡 (Sn)

  • 端子额定电流（最大值） (A): 10

端接特性

  • 端接柱体和尾部长度 : 3.5 mm [ .138 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • 外壳材料 : PA 66

  • 中心线（间距） : 5 mm [ .197 in ]

尺寸

  • 线径 (AWG): 22 – 14

  • 线径 (mm²): .3 – 2

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装数量 : 4000
