1776315-6

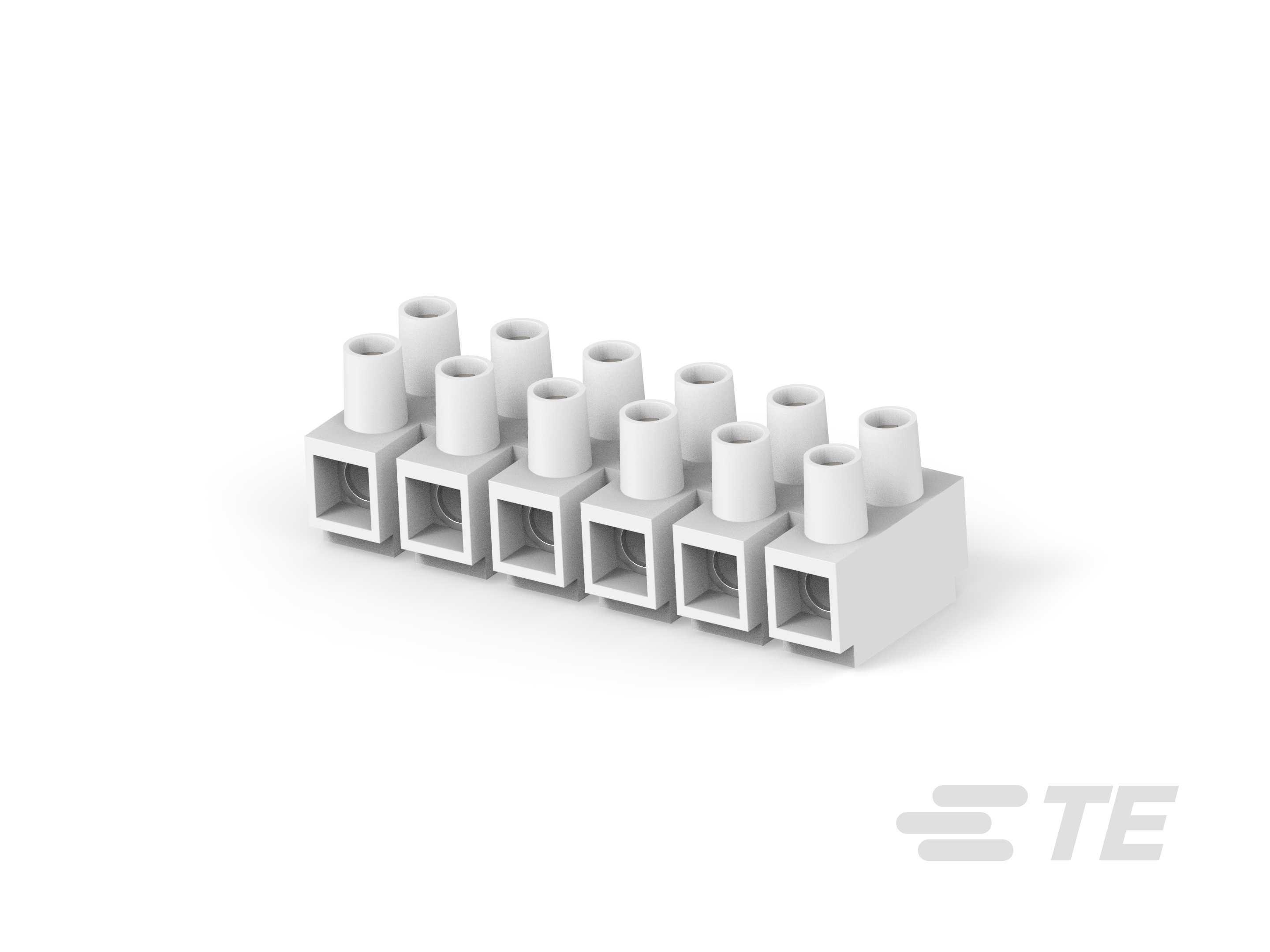

6 Position Barrier Strip, Wire-to-Wire, 14.5 mm [.571 in] Centerline, 1 Row, 600 V, 14 – 6 AWG, 2 – 14 mm² Wire, Wire & Cable, Panel Mount
1776315-6
6 Position Barrier Strip, Wire-to-Wire, 14.5 mm [.571 in] Centerline, 1 Row, 600 V, 14 – 6 AWG, 2 – 14 mm² Wire, Wire & Cable, Panel Mount
-
- Europa
- TE 内部编号 1776315-6
- TE 内部产品描述 TSB200006KDS=EUROPA BL,14.5MM
-
位数 : 6
-
连接器系统 : 线到线
-
中心线（间距） : 14.5 mm [ .571 in ]
-
行数 : 1
-
工作电压 (V): 600
文档
产品图纸
- 14.5MM PITCH WIRE PROTECTOR 65A HIGH VOLTAGE VERSION ENG_CD_1776315_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1776315-6_O.pdf 3D
- 下载查看 ENG_CVM_CVM_1776315-6_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_1776315-6_O.3d_stp.zip 英文版本
- ENG_CVM_CVM_1776315-6_O.2d_dxf.zip 英文版本
数据表/目录页
- BUCHANAN TERMINAL BLOCKS CATALOG - EUROPA TERMINAL BLOCKS ENG_CS_1308389_EUROPA_TERMINAL_BLOCKS_0607.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
块型 : 无
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
级数 : 1
-
位数 : 6
-
行数 : 1
电气特征
-
工作电压 (V): 600
主体特性
-
产品方向 : 直角
-
主要产品颜色 : 土黄色
-
快速连接公端电镀材料 : 锡
接触件特性
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 65
机械附件
-
螺纹尺寸 : M3.5
-
螺钉材料 : 钢
-
螺钉电镀材料 : 铬酸锌
-
安装选项 : 4.3mm 直径安装孔
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 聚酰胺 6
-
中心线（间距） : 14.5 mm [ .571 in ]
尺寸
-
产品长度 : 83.7 mm [ 3.3 in ]
-
线径 (AWG): 14 – 6
-
线径 (mm²): 2 – 14
使用环境
-
工组温度范围 : -35 – 100 °C [ -31 – 212 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-2
包装特性
-
封装数量 : 40
-
封装方法 : 包装
