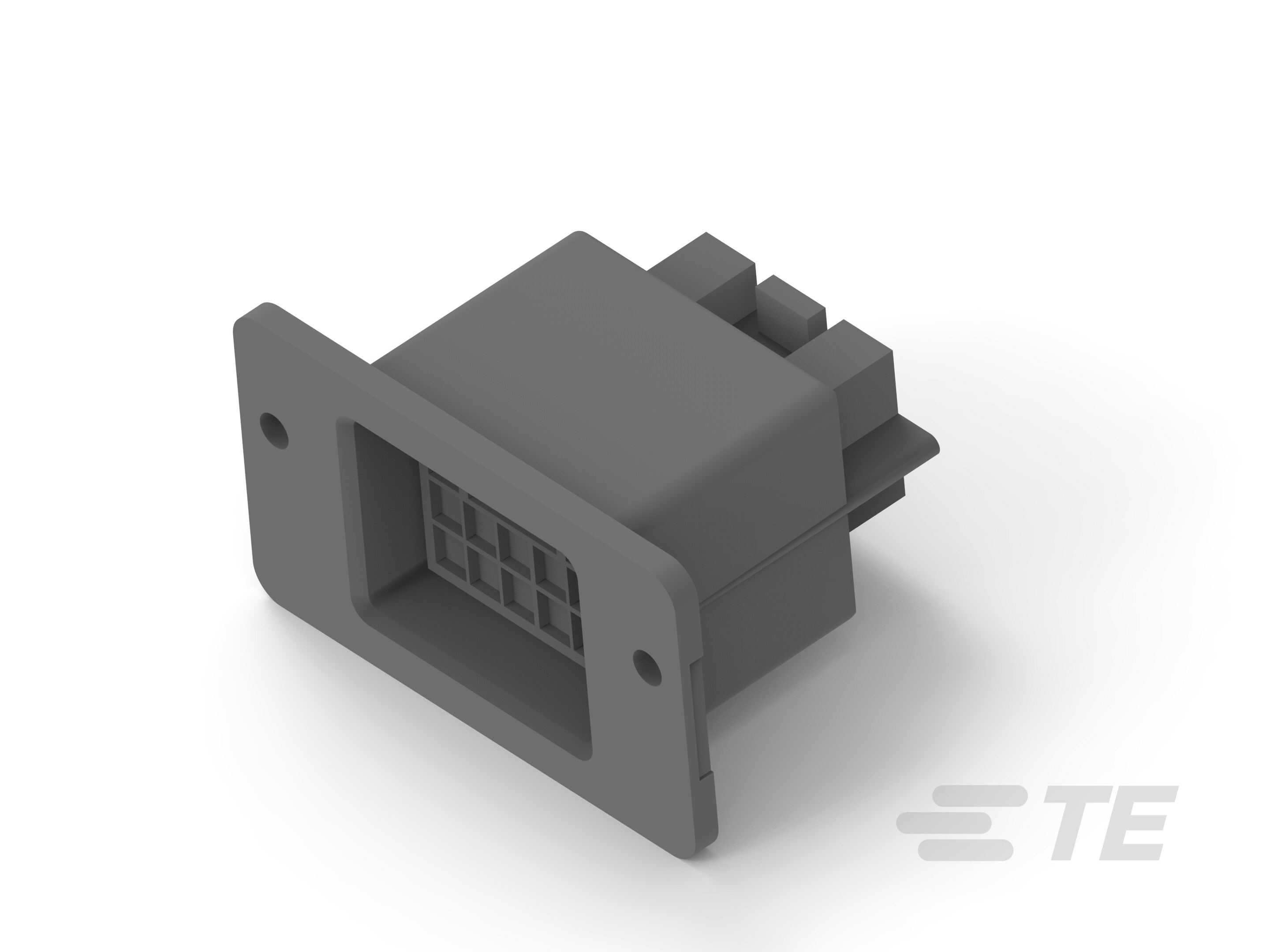

176760-1
12 Position, Receptacle, Housing, Wire-to-Wire, UL 94V-0, 3.96 mm [.155 in] Centerline, 3 Row, 250 VAC, Wire & Cable, Panel Mount
176760-1
12 Position, Receptacle, Housing, Wire-to-Wire, UL 94V-0, 3.96 mm [.155 in] Centerline, 3 Row, 250 VAC, Wire & Cable, Panel Mount
-
- LATTICE PRODUCTS
- TE 内部编号 176760-1
- TE 内部产品描述 AMP LATTICE 12P CAP HSG
-
位数 : 12
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 线到线
-
UL 阻燃性等级 : UL 94V-0
文档
产品图纸
- AMP LATTICE CONN CAP HOUSING 12 POS ENG_CD_176760_A.pdf 英文版本
- AMP LATTICE CONN CAP HOUSING 12 POS 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_176760-1_H.pdf 3D
- 下载查看 ENG_CVM_CVM_176760-1_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_176760-1_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_176760-1_H.3d_stp.zip 英文版本
产品规格
- 应用规格 S_114-5147_B1.tif 英文版本
- ENG_SS_114-5147_B1.pdf 英文版本
- 产品规格 JPN_SS_108-5315_H.tif 日语
- JPN_SS_108-5315_H.pdf 日语
- 合格检测报告 ENG_SS_501-5096_O.pdf 英文版本
- S_501-5096_O.tif 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E28476_19900705_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 12
-
行数 : 3
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
端子类型 : 母端
机械附件
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 3.96 mm [ .155 in ]
尺寸
-
连接器长度 (mm): 51
-
连接器高度 (mm): 29.4
-
行间距 : 4.6 mm [ .181 in ]
-
连接器宽度 (mm): 37
使用环境
-
工组温度范围 : -20 – 105 °C [ -4 – 221 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 72
-
封装方法 : Box
