1766200-1

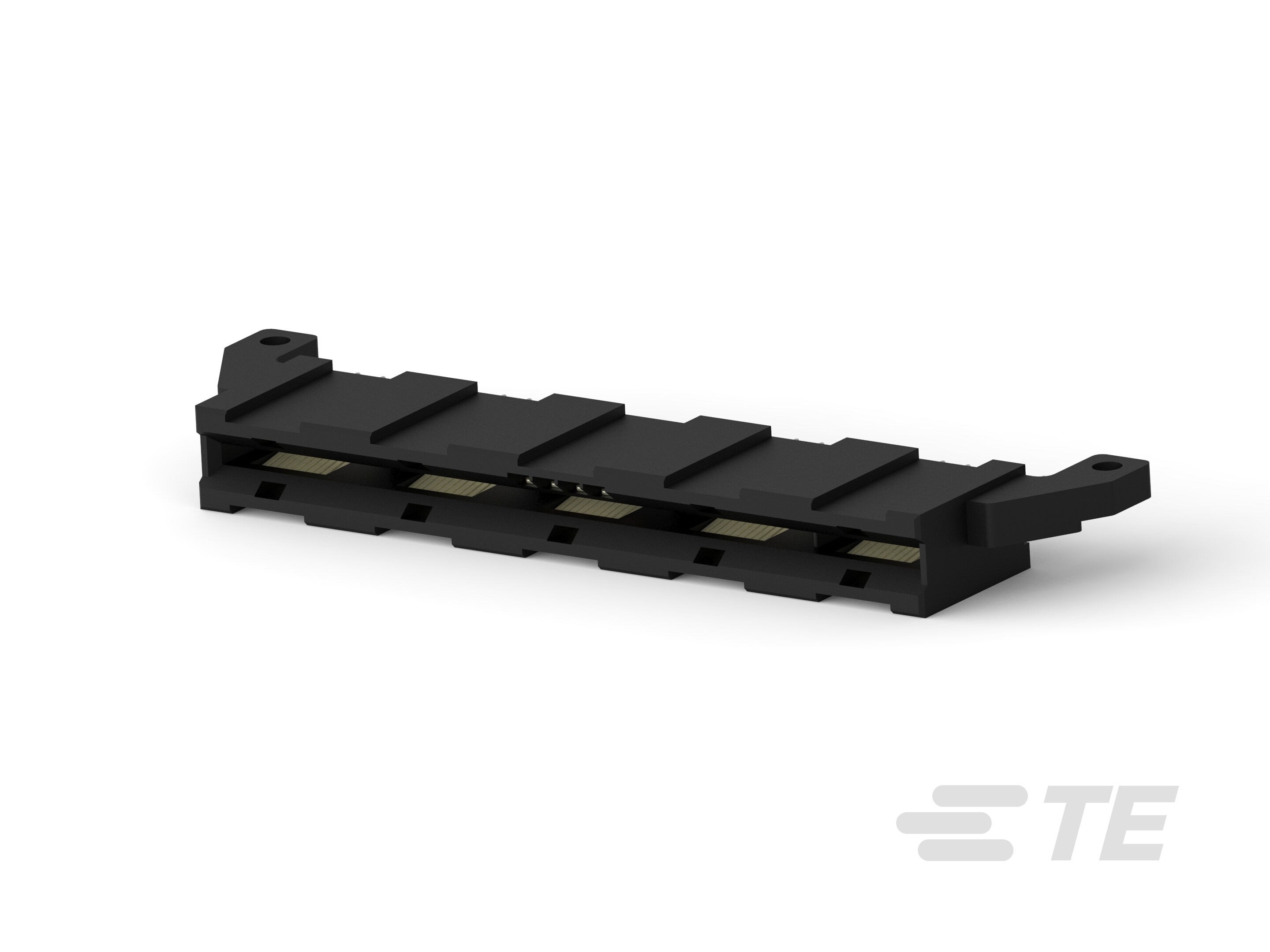

Standard Edge Connectors, Board-to-Board, 12 Position, .1 in [2.54 mm] Centerline, Black, Fully Loaded, Receptacle, Straddle Mount, CROWN EDGE

284-0472-15000D=TA CE STRDDLMN-1766200-1

1766200-1

Standard Edge Connectors, Board-to-Board, 12 Position, .1 in [2.54 mm] Centerline, Black, Fully Loaded, Receptacle, Straddle Mount, CROWN EDGE

    • CROWN EDGE
  • TE 内部编号 1766200-1
  • TE 内部产品描述 284-0472-15000D=TA CE STRDDLMN
  • 别名 ID 284-0472-05000A 284-0472-15000B 284-0472-15000C 284-0472-15000D

  • 连接器系统 : 板对板

  • 位数 : 12

  • 中心线（间距） : 2.54 mm [ .1 in ]

  • 主要产品颜色 : 黑色

  • 连接器端子负载状态 : 满载

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器系统 : 板对板

  • 连接器和壳体类型 : 母端, 母端

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 12

  • 连接器端子负载状态 : 满载

  • PCB 安装方向 : 跨接安装

电气特征

  • 工作电压 (VAC): 250

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 : 锡

  • 端子底板材料 : 镍

  • 端子接触部电镀材料 : 金

  • 端子类型 : 插座

  • 壳体内的端子定位力 : 不带

  • 端子额定电流（最大值） (A): 29

机械附件

  • 接合固定类型 : 极性定位锁定

  • PCB 安装固定类型 : 安装耳

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 不带

  • 接合对准 : 带有

  • 接合固定 : 带有

  • 接合对准类型 : 极化, 极化

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 2.54 mm [ .1 in ]

尺寸

  • PCB 厚度（建议） : 1.6 mm [ .063 in ]

  • 连接器宽度 : 8.9 mm [ .35 in ]

  • 连接器高度 : 22.62 mm [ .315 in ]

  • 连接器长度 : 88 mm [ 3.46 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号
