176497-1

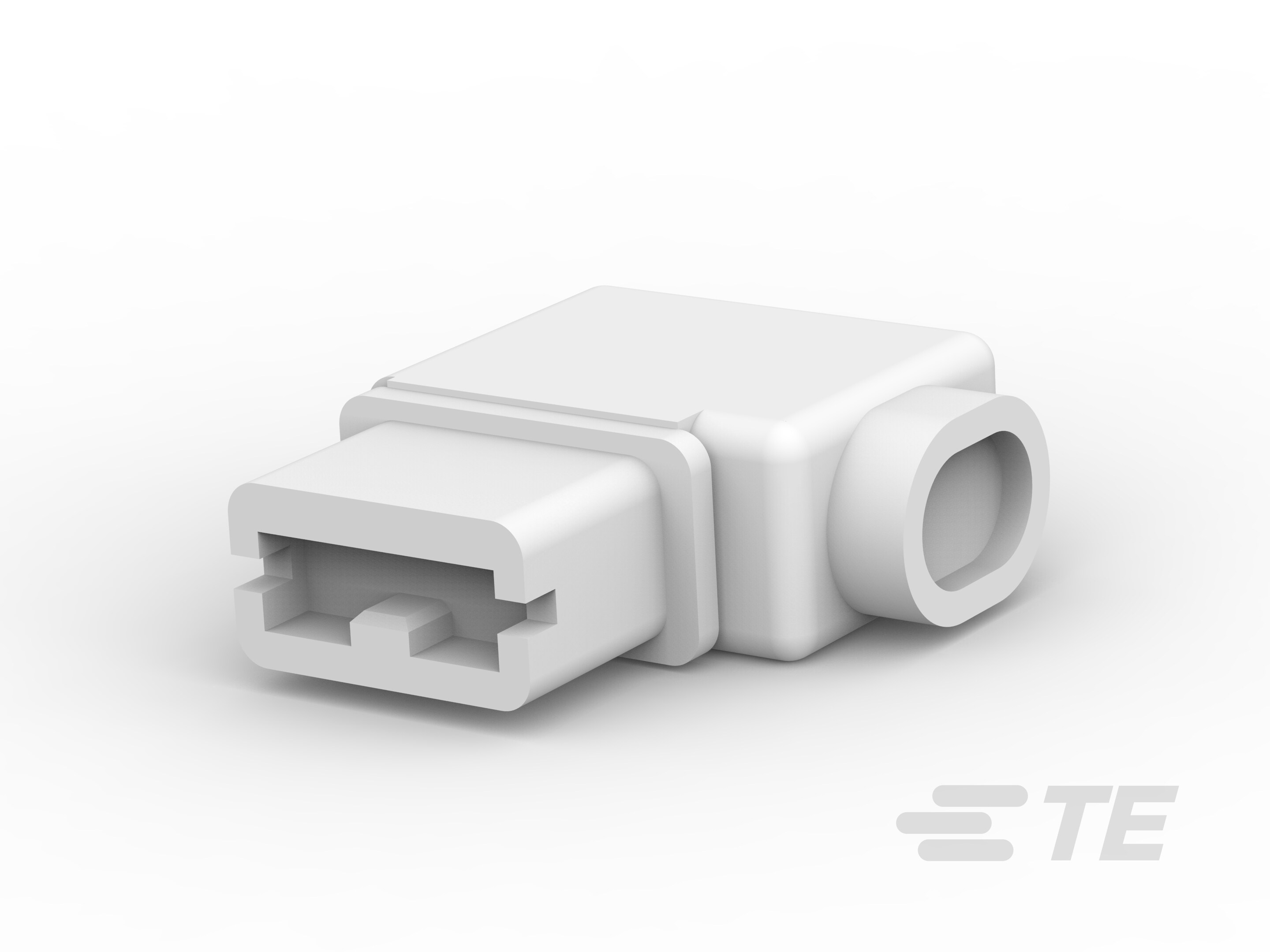

Receptacle, Receptacle, 1 Position, Flag, UL 94V-2, Natural, Nylon 6/6, Cable Mount (Free-Hanging), Carton, Positive Lock 250, Crimp Terminal Housings
176497-1
Receptacle, Receptacle, 1 Position, Flag, UL 94V-2, Natural, Nylon 6/6, Cable Mount (Free-Hanging), Carton, Positive Lock 250, Crimp Terminal Housings
-
- Positive Lock
- Positive Lock 250
- TE 内部编号 176497-1
- TE 内部产品描述 POSITIVE LOCK .250 Hsg (6.3 MM) V2
-
端子类型 : 母端
-
连接器和壳体类型 : 母端
-
位数 : 1
-
端子方向 : 标志
-
UL 阻燃性等级 : UL 94V-2
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_176497-1_M5.pdf 3D
- 下载查看 ENG_CVM_CVM_176497-1_M5.2d_dxf.zip 英文版本
- ENG_CVM_CVM_176497-1_M5.3d_igs.zip 英文版本
- ENG_CVM_CVM_176497-1_M5.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5122_E.pdf 英文版本
- 产品规格 JPN_SS_108-5254_E.pdf 日语
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器和壳体类型 : 母端
结构特性
-
位数 : 1
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
端子方向 : 标志
-
端子接合固定 : 带有
机械附件
-
接合固定类型 : 自锁
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙 6/6
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-2
包装特性
-
封装方法 : Carton
