176270-1

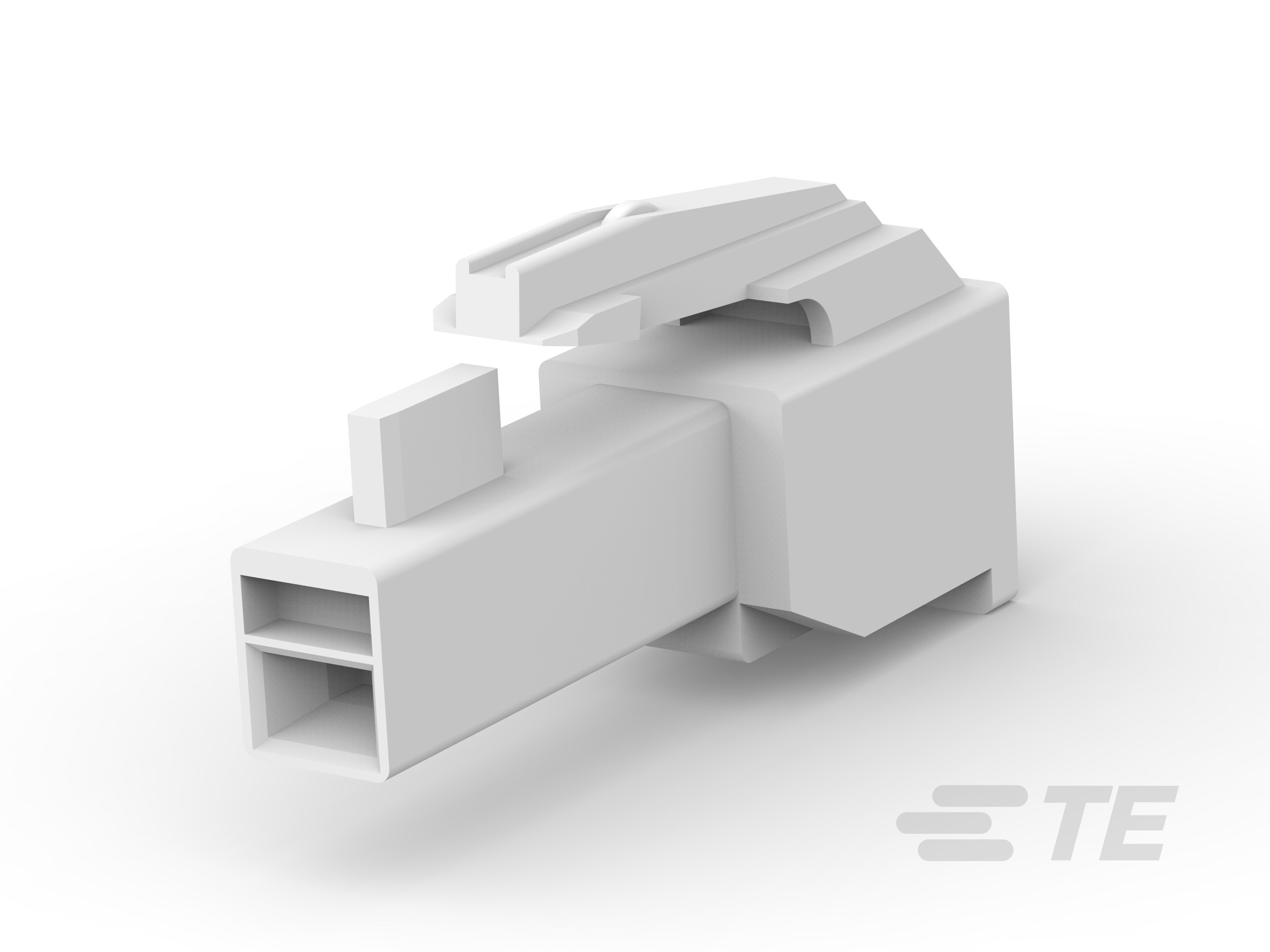

Housing, Plug, Crimp, Wire-to-Wire, UL 94V-0, 1 Position, AMP Universal Power, Rectangular Wire & Cable Connectors & Housings
176270-1
Housing, Plug, Crimp, Wire-to-Wire, UL 94V-0, 1 Position, AMP Universal Power, Rectangular Wire & Cable Connectors & Housings
-
- AMP 通用电源
- TE 内部编号 176270-1
- TE 内部产品描述 UNIV POWER PLUG HSG 1P F/H
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
接合对准 : 带有
-
接合对准类型 : 极化
-
接合固定 : 带有
文档
产品图纸
- AMP UNIVERSAL POWER CONN. 3.96MM PITCH PLUG HOUSING 1 POS. (SGL ROW) ENG_CD_176270_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_176270-1_E1.pdf 3D
- 下载查看 ENG_CVM_CVM_176270-1_E1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_176270-1_E1.3d_igs.zip 英文版本
- ENG_CVM_CVM_176270-1_E1.3d_stp.zip 英文版本
产品规格
- Crimping of Universal Power Contact ENG_SS_114-5142_F.pdf 英文版本
- 产品规格 JPN_SS_108-5302_L.pdf 日语
- JPN_SS_108-5302_L.tif 日语
- 合格检测报告 ENG_SS_501-5096_O.pdf 英文版本
- S_501-5096_O.tif 英文版本
- S_501-5101_A.tif 英文版本
- ENG_SS_501-5101_A.pdf 英文版本
使用说明书
- 使用说明书（非美国） S_411-5503_A.tif 英文版本
- ENG_SS_411-5503_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_19900612_C.pdf 英文版本
- TUV 认证 ENG_AAD_TUV_Rheinland_CERT_R_50475788_C1_B4.pdf 英文版本
Product And Material Test Reports
- Verification report for UP housing with new alternative material ENG_PMTR_502-106481_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
行数 : 1
电气特征
-
工作电压 (VAC): 300
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
壳体内的端子定位力 : 不带
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性 : 不带
-
应力消除 : 不带
-
接合对准 : 带有
-
接合对准类型 : 极化
-
接合固定 : 带有
-
接合固定类型 : 锁闩
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙 6/6
-
中心线（间距） : 3.96 mm [ .156 in ]
尺寸
-
连接器长度 (mm): 5.5
-
连接器高度 (mm): 10.05
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Bag
-
封装数量 : 2000
