1761879-1

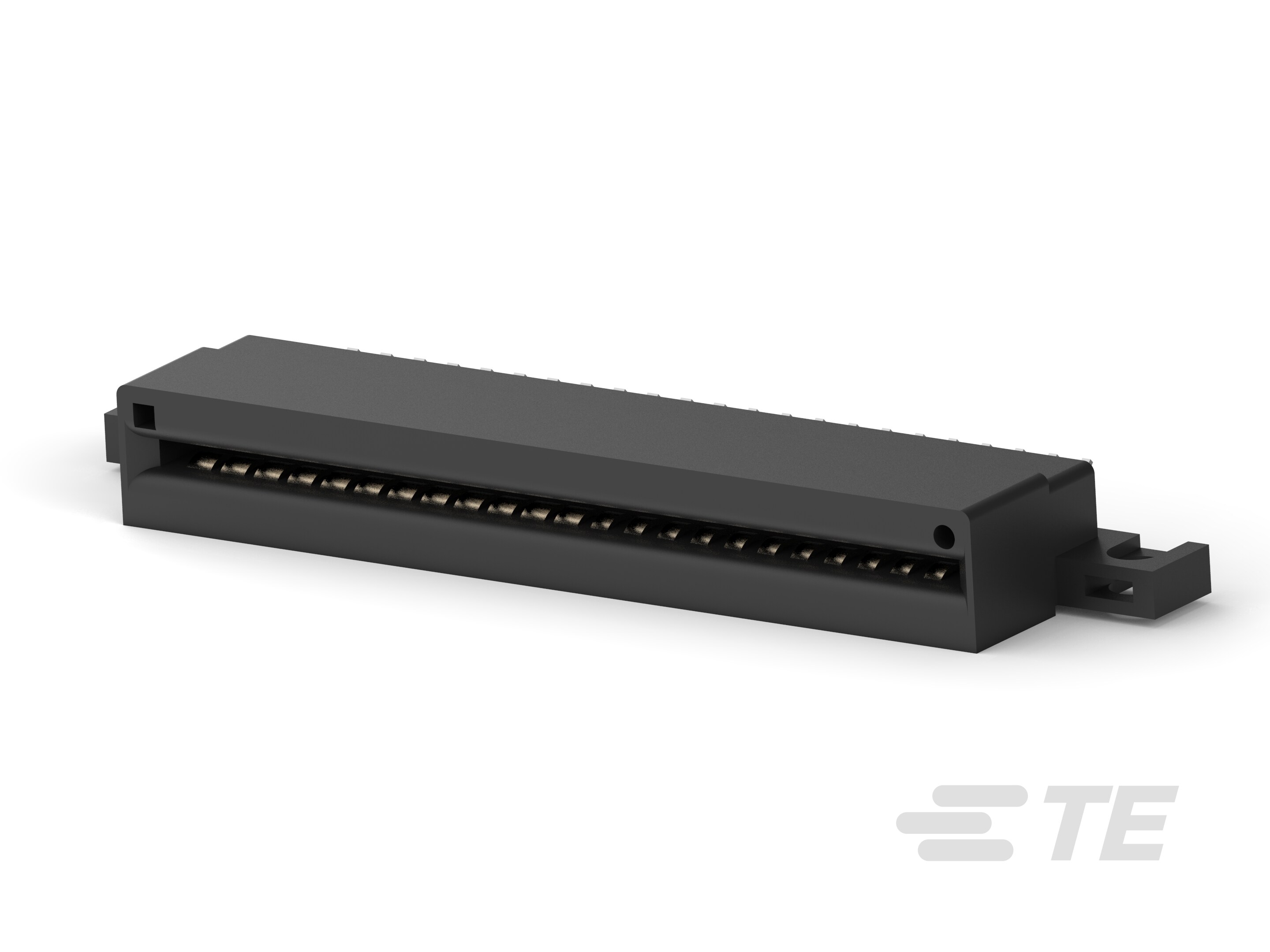

Board-to-Board Card Edge Power Connector, 11 Position, 2.54 mm [.1 in] Centerline, Power & Signal, 8 Power Positions, 22 Signal Positions

CONNECTOR ASSEMBLY, SEC II POWER, DUAL P-1761879-1

1761879-1

Board-to-Board Card Edge Power Connector, 11 Position, 2.54 mm [.1 in] Centerline, Power & Signal, 8 Power Positions, 22 Signal Positions

  • TE 内部编号 1761879-1
  • TE 内部产品描述 CONNECTOR ASSEMBLY, SEC II POWER, DUAL P

  • 连接器系统 : 板对板

  • 位数 : 11

  • 中心线（间距） : 2.54 mm [ .1 in ]

  • 端子额定电流（最大值） (A): 22

  • 电路应用 : 电源和信号

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和壳体类型 : 母端

  • 连接器接合对象 : 印刷电路板

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 板对板

结构特性

  • PCB 安装方向 : 垂直

  • 键控 + 极化位置 : 0

  • 位数 : 11

  • 电源位置数量 : 8

  • 信号位置数量 : 22

  • 双位置数量 : 4

电气特征

  • 工作电压 (VAC): 400

  • 工作电压 (V): 400

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 插座

  • PCB 端子端接区域电镀材料 : 锡

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料厚度 : 2.54 µm [ 100 µin ]

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • PCB 端子端接区域电镀材料表面涂层 : 哑光

  • 端子底板材料 : 镍

  • 端子额定电流（最大值） (A): 22

  • 端子接触部电镀材料 : 金 (Au)

端接特性

  • 端接柱体和尾部长度 : 4.34 mm [ .171 in ]

  • PCB 端接方法 : 通孔 - 免焊连接, 通孔 - 焊接

机械附件

  • PCB 安装对准 : 不带

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • PCB 安装固定类型 : 安装耳

  • 接合固定 : 带有

  • PCB 安装固定 : 带有

  • 连接器安装类型 : 板安装

壳体特性

  • 外壳材料 : 聚酯 GF

  • 中心线（间距） : 2.54 mm [ .1 in ]

尺寸

  • 连接器高度 : 13.97 mm [ .55 in ]

  • 电源端子中心线 : 2.54 mm [ .3 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Tray

  • 封装数量 : 24

其他

  • 已忽略的装载位置 : 0
