1761825-1

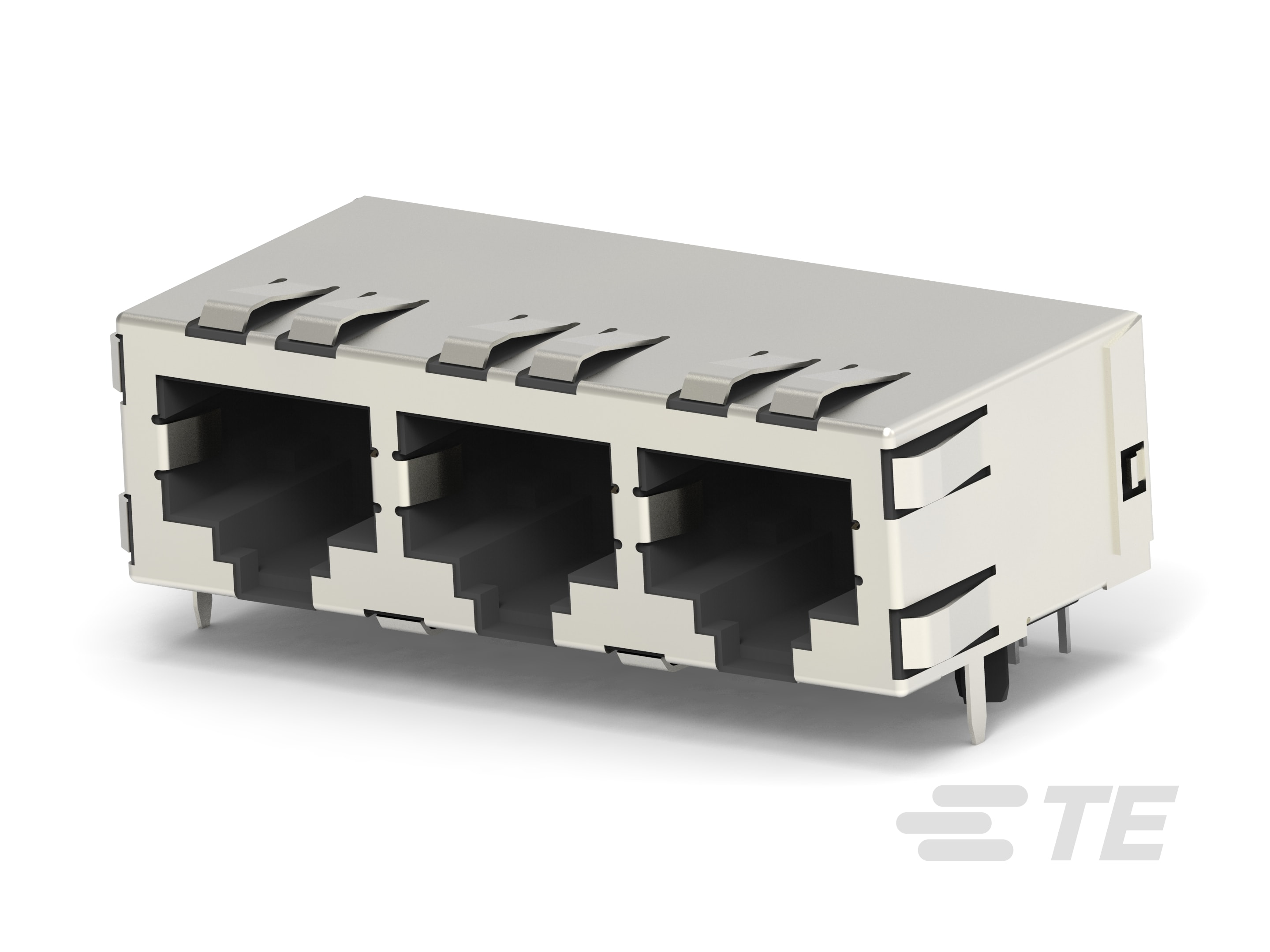

RJ45 Connector, Multiple Ports, 1 x 3, Jack, Shielded, Cat 3, Standard - Latch Down, 8 Position, Standard Profile, Surface Mount, Right Angle
1761825-1
RJ45 Connector, Multiple Ports, 1 x 3, Jack, Shielded, Cat 3, Standard - Latch Down, 8 Position, Standard Profile, Surface Mount, Right Angle
- TE 内部编号 1761825-1
- TE 内部产品描述 MJ,R/A,1X3,8P,SHLD,PCB PNL GNDS
-
模块化插座和插头接口类型 : RJ45
-
端口配置 : 多个端口
-
端口矩阵配置 : 1 x 3
-
模块化插座和插头产品 : RJ 型插座和插头
-
连接器端子密度 : 标准
文档
产品图纸
- MODULAR JACK ASSEMBLY, THREE PORT, 8 POSITION, RIGHT ANGLE ENG_CD_1761825_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1761825-1_B.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_1761825-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1761825-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1761825-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2048_R_114-2048.pdf 英文版本
- 产品规格 ENG_SS_108-1163_H.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
模块化插座和插头接口类型 : RJ45
-
模块化插座和插头产品 : RJ 型插座和插头
-
模块化连接器种类 : 插座
-
接地选项 : PCB 接地
-
连接器和端子端接到 : 印刷电路板
结构特性
-
多端口配置 : 联动
-
端口配置 : 多个端口
-
端口矩阵配置 : 1 x 3
-
连接器端子密度 : 标准
-
位数 : 8
-
装载位置数量 : 8
-
PCB 安装方向 : 直角
主体特性
-
模块化插座插销方向 : 标准 - 下锁闩
-
连接器外形 : 标准
接触件特性
-
端子额定电流（最大值） (A): .2, 1.5
-
端子接触部电镀材料 : 金 (Au)
-
端子基材 : 磷青铜
-
端子接合区域电镀材料厚度 : 1.27 µm [ 50 µin ]
端接特性
-
PCB 端接方法 : 表面贴装
-
端接柱体和尾部长度 : 3.56 mm [ .14 in ]
机械附件
-
连接器安装类型 : 面板安装
壳体特性
-
接合入口位置 : 侧
-
中心线（间距） : 1.02 mm [ .04 in ]
-
壳体颜色 : 黑色
-
外壳材料 : 尼龙
尺寸
-
连接器高度 : 13.63 mm [ .537 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
指示器类型 : 无指示灯
-
屏蔽 : 是
-
电路应用 : Signal
行业标准
-
性能类别 : 3 类
包装特性
-
封装方法 : 包装, 盒和托盘
