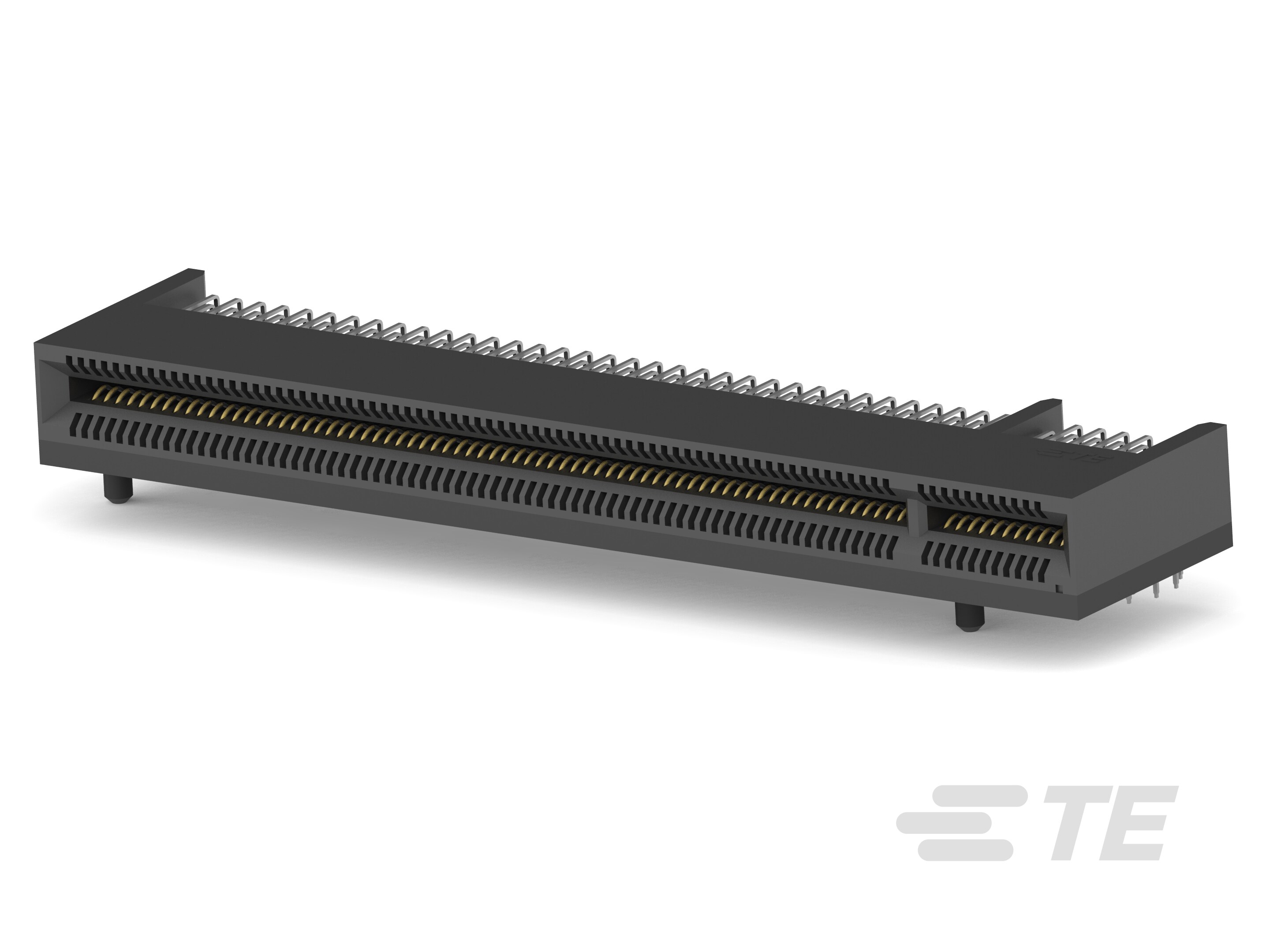

Board-to-Board, 164 Position, 1 mm [.039 in] Centerline, Right Angle, Black, 9.4 mm [.37 in] Height, PCI & PCI Express Connectors
1761465-4
Board-to-Board, 164 Position, 1 mm [.039 in] Centerline, Right Angle, Black, 9.4 mm [.37 in] Height, PCI & PCI Express Connectors
- TE 内部编号 1761465-4
- TE 内部产品描述 PCI Express RA assy 5.8mm slot 2.3mm pc
-
连接器系统 : 板对板
-
端子接合区域电镀材料厚度 (µin): 30
-
位数 : 164
-
中心线（间距） : 1 mm [ .039 in ]
-
端接柱体和尾部长度 : 2.3 mm [ .091 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1761465-4_C.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_1761465-4_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1761465-4_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1761465-4_C.3d_stp.zip 英文版本
数据表/目录页
- 4-1773442-7 Card Edge Connector for PCI Express Applications ENG_DS_4-1773442-7_0308.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-57871_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 印刷电路板
-
连接器系统 : 板对板
-
可密封 : 否
结构特性
-
PCB 安装固定特性数量 : 2
-
位数 : 164
-
PCB 安装方向 : 直角
-
弹射器 : 不带
电气特征
-
工作电压 (VAC): 50
主体特性
-
产品重量 (g): 21.302
-
主要产品颜色 : 黑色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 磷青铜
-
端子接触部电镀材料 : 金 (Au)
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): 1.1
-
端子接合区域电镀材料厚度 (µin): 30
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
端接柱体和尾部长度 : 2.3 mm [ .091 in ]
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 高温尼龙
-
中心线（间距） : 1 mm [ .039 in ]
尺寸
-
PCB 厚度（已接受） : 1.57 mm [ .062 in ]
-
连接器高度 : 9.4 mm [ .37 in ]
-
连接器宽度 : 19.6 mm [ .772 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
总线类型 : PCI Express
包装特性
-
封装数量 : 50
-
封装方法 : Box, 盒和托盘
