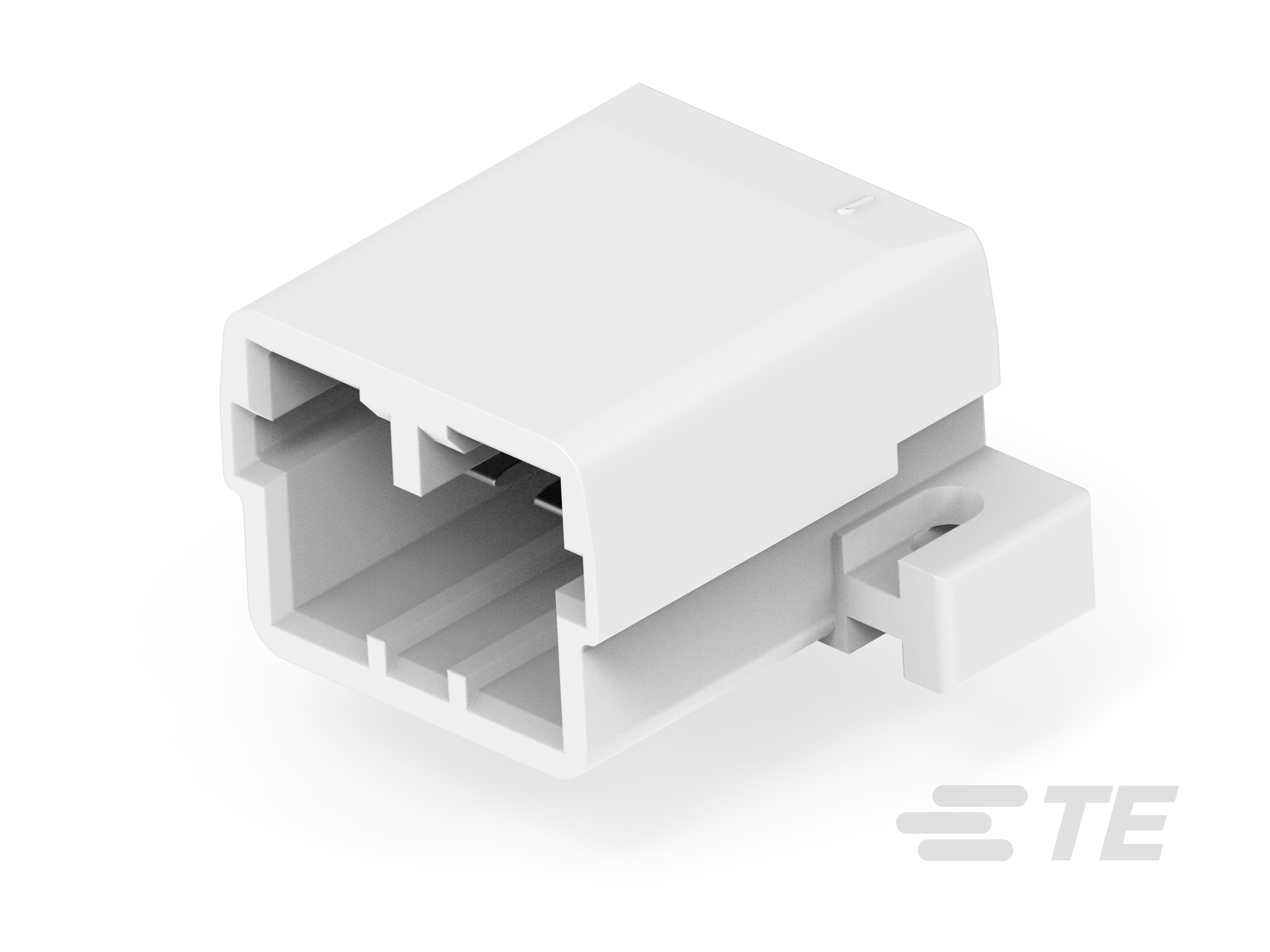

Name: 070 MLC CAP H ASSY SGL 3P NAT.
Brand: AMP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

节数 : 1
信号位置数量 : 3
PCB 安装方向 : 水平
位数 : 3
行数 : 1

电气特征

标称电压架构 (V): 12
额定电压（最大值） (VDC): 12
工作电压 (VDC): 12

主体特性

主要产品颜色 : 白色

接触件特性

端子类型 : 公端
对接公端厚度 : .64 mm [ .025 in ]
对接公端宽度 : 1.8 mm [ .071 in ]
端子额定电流（最大值） (A): 14.25
端子接触部电镀材料 : 锡 (Sn)

端接特性

PCB 端接方法 : 通孔 - 螺钉

机械附件

壳体特性

中心线（间距） : 3.5 mm [ .138 in ]

尺寸

连接器长度 : 18.6 mm [ .73 in ]
PCB 的外形高度 : 12.5 mm [ .49 in ]
PCB 厚度（建议） : 1.6 mm [ .063 in ]
连接器宽度 : 24.3 mm [ .95 in ]

使用环境

工作温度（最大值） : 105 °C [ 221 °F ]
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

屏蔽 : 否
焊接工艺 : 支持波峰焊接
电路应用 : Signal

包装特性

封装方法 : Bag
封装数量 : 100

其他

接口编号 : 174912

175781-1

Horizontal, Wire-to-Board, 3 Position, 1 Row, 3.5mm [.138in] Centerline, Tin (Sn), Printed Circuit Board, Multilock Connector System

175781-1

Horizontal, Wire-to-Board, 3 Position, 1 Row, 3.5mm [.138in] Centerline, Tin (Sn), Printed Circuit Board, Multilock Connector System

PCB 安装方向 : 水平

端子额定电流（最大值） (A): 14.25

PCB 端接方法 : 通孔 - 螺钉

可密封 : 否

中心线（间距） : 3.5 mm [ .138 in ]

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

接头类型 : 全部带罩

混合板端连接器 : 否

连接器产品类型 : 连接器组件

可密封 : 否

连接器系统 : 线到板

连接器和端子端接到 : 印刷电路板

结构特性

节数 : 1

信号位置数量 : 3

PCB 安装方向 : 水平

位数 : 3

行数 : 1

电气特征

标称电压架构 (V): 12

额定电压（最大值） (VDC): 12

工作电压 (VDC): 12

主体特性

主要产品颜色 : 白色

接触件特性

端子类型 : 公端

对接公端厚度 : .64 mm [ .025 in ]

对接公端宽度 : 1.8 mm [ .071 in ]

端子额定电流（最大值） (A): 14.25

端子接触部电镀材料 : 锡 (Sn)

端接特性

PCB 端接方法 : 通孔 - 螺钉

机械附件

PCB 安装对准 : 不带

接合对准 : 带有

PCB 安装固定类型 : 安装孔

安装孔 : 带有

PCB 安装固定 : 不带

接合固定类型 : 锁定接口

面板安装特性 : 不带

连接器安装类型 : 板安装

壳体特性

中心线（间距） : 3.5 mm [ .138 in ]

尺寸

连接器长度 : 18.6 mm [ .73 in ]

PCB 的外形高度 : 12.5 mm [ .49 in ]

PCB 厚度（建议） : 1.6 mm [ .063 in ]

连接器宽度 : 24.3 mm [ .95 in ]

使用环境

工作温度（最大值） : 105 °C [ 221 °F ]

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

屏蔽 : 否

焊接工艺 : 支持波峰焊接

电路应用 : Signal

包装特性

封装方法 : Bag

封装数量 : 100

其他

接口编号 : 174912
