175034-1

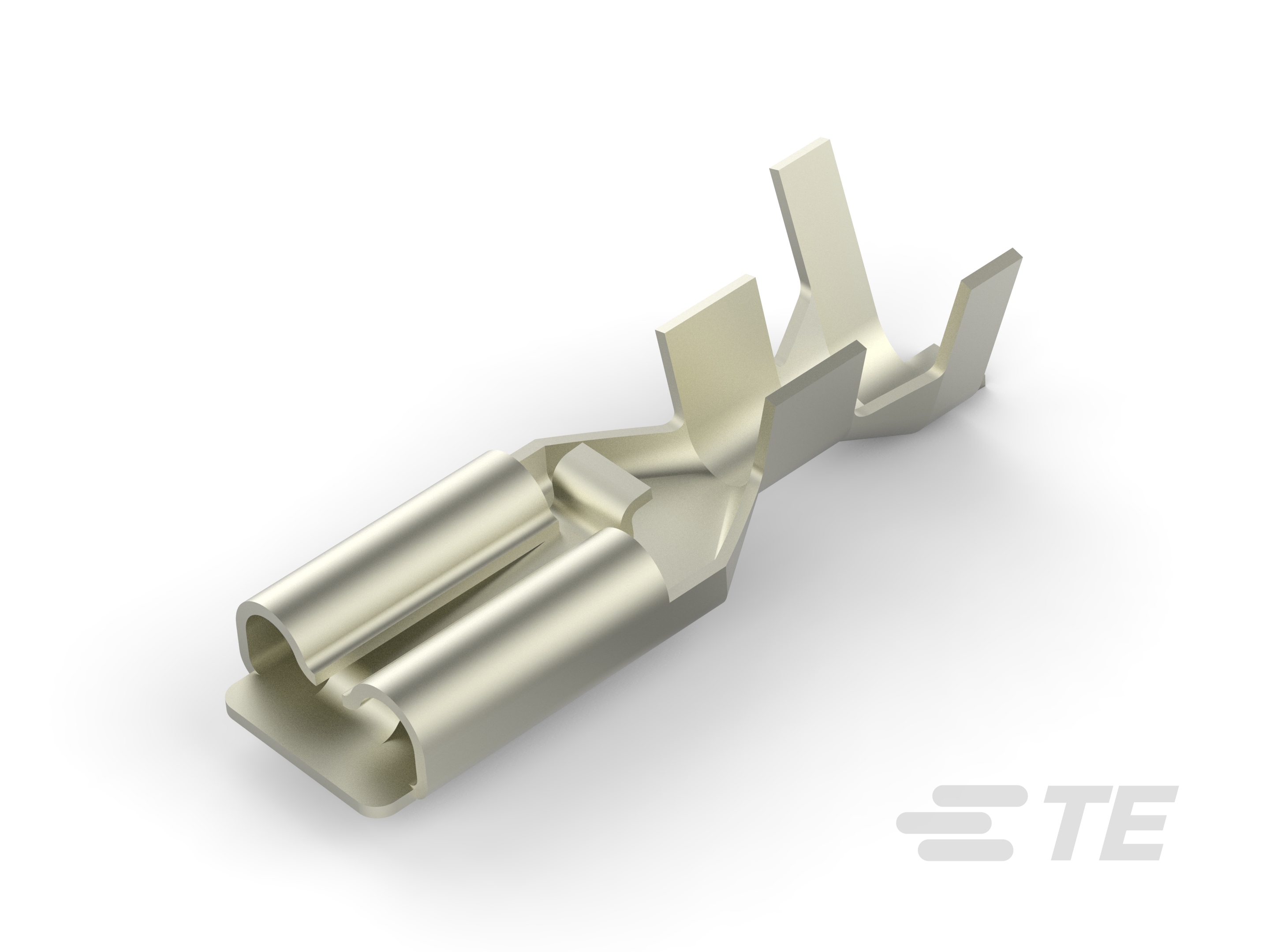

Quick Disconnect Receptacle, 20 – 14 AWG, .51 – 2.08 mm² Wire, 4.75 mm [.187 in] Tab Width, Straight, Stainless Steel, Positive Lock 187
175034-1
Quick Disconnect Receptacle, 20 – 14 AWG, .51 – 2.08 mm² Wire, 4.75 mm [.187 in] Tab Width, Straight, Stainless Steel, Positive Lock 187
-
- Positive Lock
- Positive Lock 187
- TE 内部编号 175034-1
- TE 内部产品描述 PL 187 REC 20-14 AWG 0.30 X 14.0 SS
-
快速断开端子类型 : 母端
-
线径 (AWG): 20 – 14
-
线径 (mm²): .51 – 2.08
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
文档
产品图纸
- 187 SERIES POSITIVE LOCK-EX REC HEAT - PROOF TYPE JPN_CD_175034_B.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_175034-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_175034-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_175034-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_175034-1_B.3d_stp.zip 英文版本
数据表/目录页
- Positive Lock Receptacles ENG_CS_82004_Positive_Lock_Receptacles_0311.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-5125_D.pdf 英文版本
- 产品规格 ENG_SS_108-5257_A3.pdf 英文版本
- S_108-5257_A3.tif 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-5391_O1.pdf 英文版本
- S_411-5391_O1.tif 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_CERT_164196_6227_1558160_C1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 低
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子方向 : 直式
-
端子基材 : 不锈钢
-
端子电镀材料 : 无镀层
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
抽出力 (kgf): .7 – 10.2
-
抽出力 (Newton): 7 – 100
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .3 mm [ .012 in ]
-
兼容的绝缘直径范围 : 1.9 – 4.45 mm [ .075 – .173 in ]
-
产品长度 : 17.2 mm [ .68 in ]
-
线径 (AWG): 20 – 14
-
线径 (mm²): .51 – 2.08
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 250 °C [ -40 – 482 °F ]
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 6000
-
封装方法 : 带/卷
