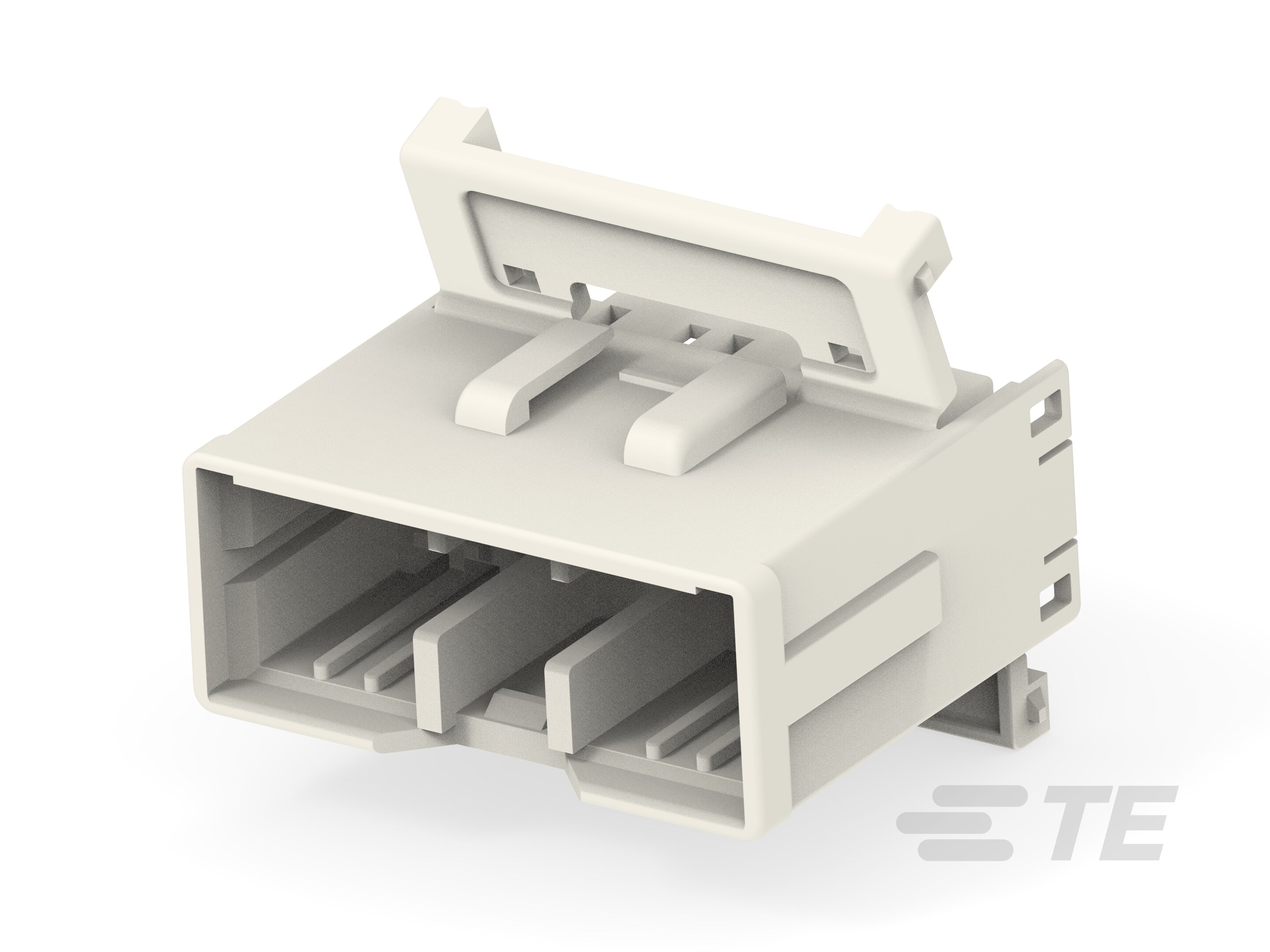

Housing for Male Terminals, Wire-to-Wire, 11 Position, 3.5 mm / 8.5 mm [.137 in / .334 in] Centerline, Natural, Wire & Cable, CGS HS
174940-1
Housing for Male Terminals, Wire-to-Wire, 11 Position, 3.5 mm / 8.5 mm [.137 in / .334 in] Centerline, Natural, Wire & Cable, CGS HS
-
- AMP
- CGS HS
- TE 内部编号 174940-1
- TE 内部产品描述 070 MLC W-W CAP HSG 11P
-
连接器系统 : 线到线
-
位数 : 11
-
连接器和壳体类型 : 公端子护套
-
中心线（间距） (mm): 3.5, 8.5
-
中心线（间距） (in): .137, .334
-
可密封 : 否
文档
产品图纸
- .070 SRS MLC 11POS CAP HSG(W-W) ENG_CD_174940_C.pdf 英文版本
- .070 SRS MLC 11POS CAP HSG(W-W) 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_174940-1_C.pdf 英文版本
- 下载查看 ENG_CVM_174940-1_C.2d_dxf.zip 英文版本
- ENG_CVM_174940-1_C.3d_igs.zip 英文版本
- ENG_CVM_174940-1_C.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-5624_O1.pdf 英文版本
- S_108-5624_O1.tif 英文版本
Product And Material Test Reports
- CONECTOR 070 MLC W-W CAP HSG 11P/ TERMINAL 070 TAB CONT 16-20 POR_PMTR_RL140081_1_RL140081.pdf 葡萄牙语
- POR_PMTR_RL140082_1_RL140082.pdf 葡萄牙语
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 线到线
-
连接器和壳体类型 : 公端子护套
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 外壳集成
-
混合型连接器 : 是
结构特性
-
位数 : 11
-
行数 : 2
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 公端
-
端子大小 : 1.8mm, 6.3mm
-
对接公端宽度 (mm): 1.8, 6.3
-
对接公端宽度 (in): .07, .25
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm): 3.5, 8.5
-
中心线（间距） (in): .137, .334
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]
其他
-
能够保证连接器位置 : 否
