1747996-2

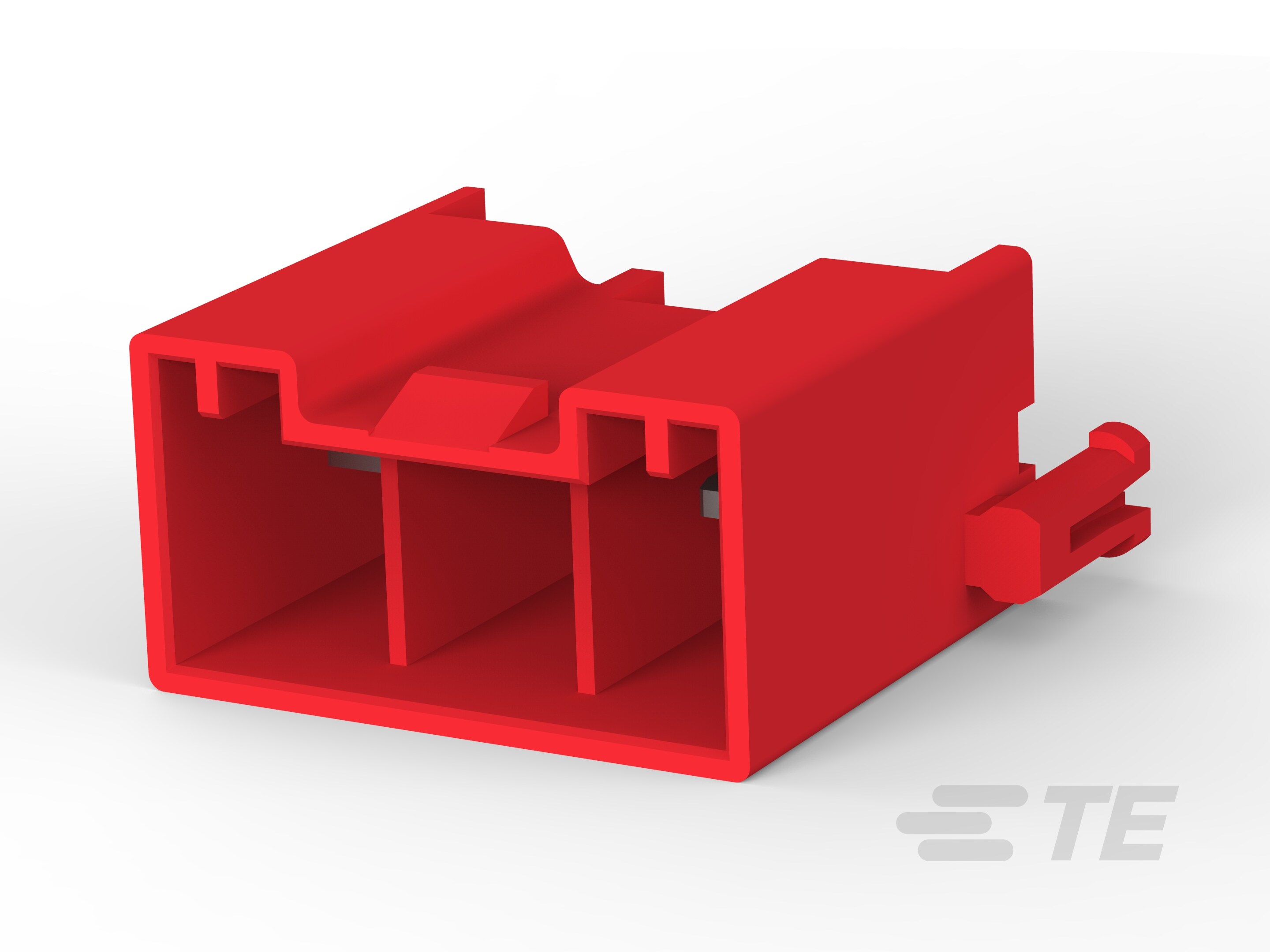

PCB Mount Header, Vertical, Wire-to-Board, 2 Position, 12.4 mm [.488 in] Centerline, Fully Shrouded, Tin (Sn), GRACE INERTIA 12.4

GHC EYELET 12.4 2POS HEADER ASSY RED-1747996-2

1747996-2

PCB Mount Header, Vertical, Wire-to-Board, 2 Position, 12.4 mm [.488 in] Centerline, Fully Shrouded, Tin (Sn), GRACE INERTIA 12.4

    • GRACE INERTIA
    • GRACE INERTIA 12.4
  • TE 内部编号 1747996-2
  • TE 内部产品描述 GHC EYELET 12.4 2POS HEADER ASSY RED

  • PCB 连接器类型 : PCB 安装接头

  • PCB 安装方向 : 垂直

  • 连接器系统 : 线到板

  • 位数 : 2

  • 行数 : 1

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • 混合板端连接器 : 否

  • PCB 连接器类型 : PCB 安装接头

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器产品类型 : 连接器组件

结构特性

  • 连接器端子负载状态 : 满载

  • 电源位置数量 : 2

  • 装载位置数量 : 2

  • 列数 : 2

  • PCB 安装方向 : 垂直

  • 位数 : 2

  • 行数 : 1

电气特征

  • 工作电压 (VDC): 600

  • 工作电压 (VAC): 600

主体特性

  • 连接器和键控代码 : B

  • 主要产品颜色 : 红色

接触件特性

  • PCB 端子端接区域电镀材料 : 锡

  • 对接公端厚度 : .8 mm [ .031 in ]

  • 端子基材 : 铜合金

  • 端子接触部长度 : 7.4 mm [ .291 in ]

  • 端子布局 : 直插式

  • 端子形状和构造 : 矩形

  • PCB 端子端接区域电镀材料厚度 : .8 µm [ 31.5 µin ]

  • 对接公端宽度 : 3.1 mm [ .122 in ]

  • 端子接合区域电镀材料厚度 : .8 µm [ 31.5 µin ]

  • 端子接触部电镀材料 : 锡 (Sn)

  • 端子类型 : 公端

  • 端子额定电流（最大值） (A): 20

端接特性

  • 端接柱体和尾部长度 : 3.1 mm [ .122 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定类型 : 板锁

  • 接合对准类型 : 键控

  • 接合固定 : 带有

  • 接合固定类型 : 锁定公端

  • 面板安装特性 : 不带

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 不带

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

壳体特性

  • 外壳材料 : 尼龙 6/6 GF

  • 接合入口位置 : 顶部

  • 中心线（间距） : 12.4 mm [ .488 in ]

尺寸

  • 连接器长度 : 19.65 mm [ .774 in ]

  • 连接器高度 : 17.9 mm [ .705 in ]

  • 连接器宽度 : 10.7 mm [ .421 in ]

使用环境

  • 工作温度（最大值） : 105 °C [ 221 °F ]

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • 灼热丝额定值 : GWT 750°C（无火焰）

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 150

  • 封装方法 : Bag
