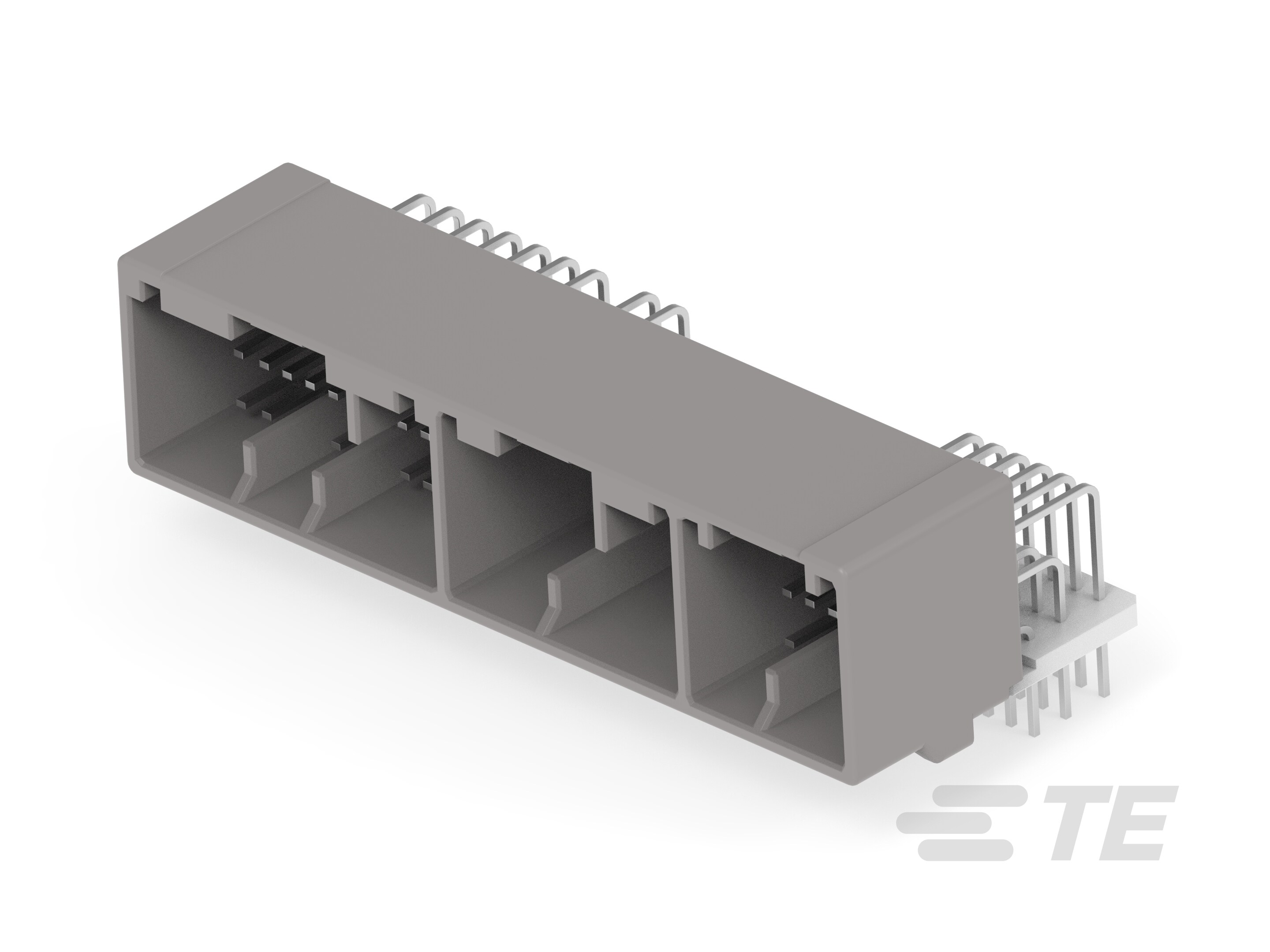

Name: 040III HD 48POS CAP ASSY
Brand: AMP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

节数 : 3
信号位置数量 : 48
PCB 安装方向 : 水平
位数 : 48
行数 : 3

电气特征

标称电压架构 (V): 12
额定电压（最大值） (VDC): 12
工作电压 (VDC): 12

主体特性

主要产品颜色 : 灰色

接触件特性

端子类型 : 公端
对接公端厚度 : .64 mm [ .025 in ]
对接公端宽度 : 1 mm [ .04 in ]
端子接触部电镀材料 : 锡 (Sn)

端接特性

PCB 端接方法 : 通孔 - 螺钉

机械附件

壳体特性

中心线（间距） (mm): 2.5 | 3.1
中心线（间距） (in): .098 | .12

尺寸

PCB 的外形高度 : 22.5 mm [ .886 in ]
连接器长度 : 79.4 mm [ 3.126 in ]
PCB 厚度（建议） : 1.6 mm [ .063 in ]
连接器宽度 : 33.85 mm [ 1.33 in ]

使用环境

工作温度（最大值） : 105 °C [ 221 °F ]
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

屏蔽 : 否
电路应用 : 电源

包装特性

封装方法 : Tube
封装数量 : 6

其他

接口编号 : 353027 | 353031

1747962-1

Horizontal, Wire-to-Board, 48 Position, 3 Row, 2.5mm / 3.1mm [.098in / .12in] Centerline, Tin (Sn), Printed Circuit Board, Multilock Connector System

1747962-1

Horizontal, Wire-to-Board, 48 Position, 3 Row, 2.5mm / 3.1mm [.098in / .12in] Centerline, Tin (Sn), Printed Circuit Board, Multilock Connector System

PCB 安装方向 : 水平

PCB 端接方法 : 通孔 - 螺钉

可密封 : 否

中心线（间距） (mm): 2.5 | 3.1

中心线（间距） (in): .098 | .12

连接器系统 : 线到板

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

接头类型 : 全部带罩

混合板端连接器 : 否

连接器产品类型 : 连接器组件

可密封 : 否

连接器系统 : 线到板

连接器和端子端接到 : 印刷电路板

结构特性

节数 : 3

信号位置数量 : 48

PCB 安装方向 : 水平

位数 : 48

行数 : 3

电气特征

标称电压架构 (V): 12

额定电压（最大值） (VDC): 12

工作电压 (VDC): 12

主体特性

主要产品颜色 : 灰色

接触件特性

端子类型 : 公端

对接公端厚度 : .64 mm [ .025 in ]

对接公端宽度 : 1 mm [ .04 in ]

端子接触部电镀材料 : 锡 (Sn)

端接特性

PCB 端接方法 : 通孔 - 螺钉

机械附件

PCB 安装对准 : 不带

接合对准 : 带有

安装孔 : 带有

PCB 安装固定 : 不带

接合固定类型 : 锁定接口

面板安装特性 : 不带

连接器安装类型 : 板安装

壳体特性

中心线（间距） (mm): 2.5 | 3.1

中心线（间距） (in): .098 | .12

尺寸

PCB 的外形高度 : 22.5 mm [ .886 in ]

连接器长度 : 79.4 mm [ 3.126 in ]

PCB 厚度（建议） : 1.6 mm [ .063 in ]

连接器宽度 : 33.85 mm [ 1.33 in ]

使用环境

工作温度（最大值） : 105 °C [ 221 °F ]

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

屏蔽 : 否

电路应用 : 电源

包装特性

封装方法 : Tube

封装数量 : 6

其他

接口编号 : 353027 | 353031
