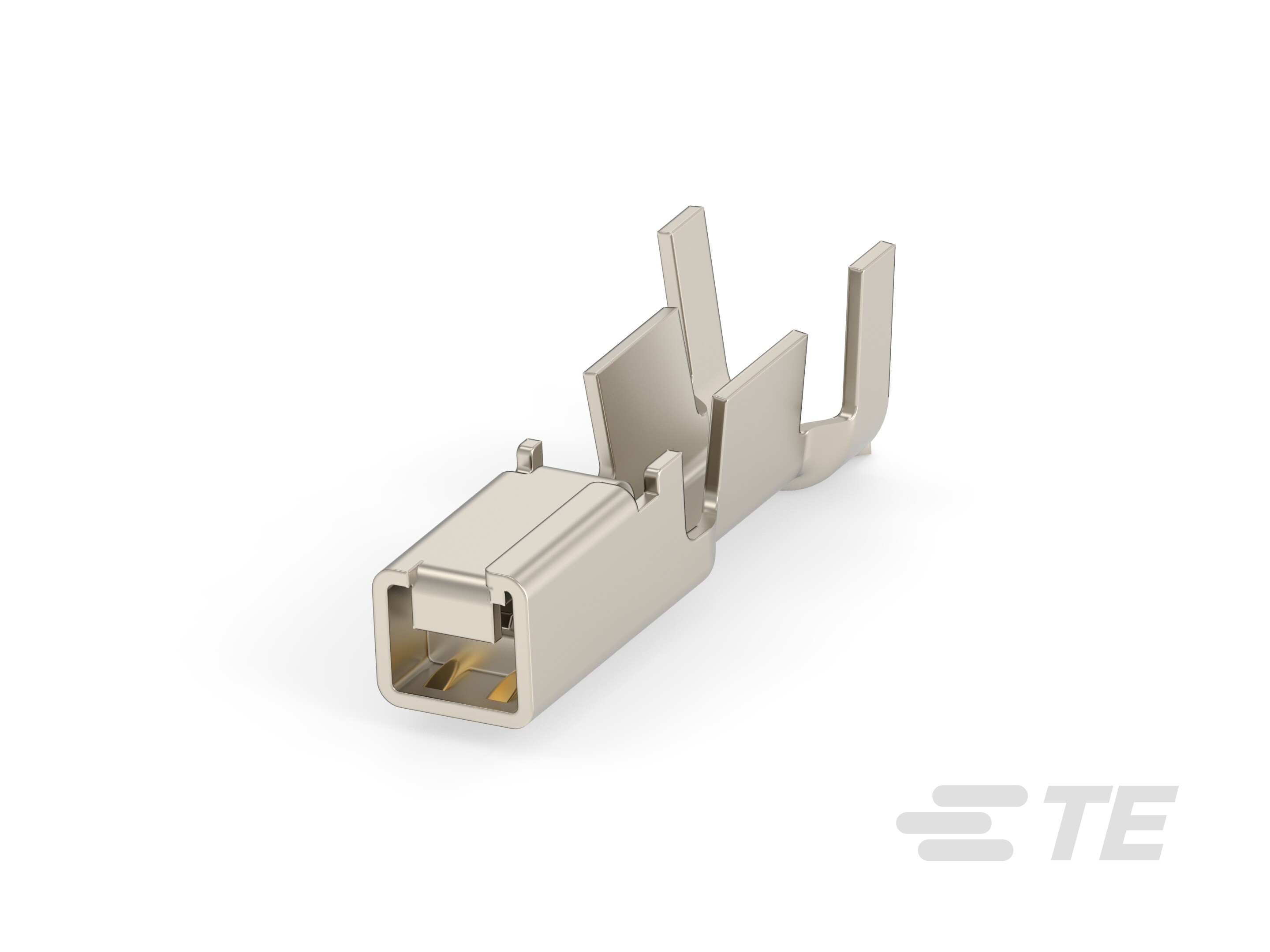

1747415-2
Gold (Au), Receptacle Contact, 14 – 12 AWG, 600 VAC, 2.08 – 3.62 mm² Wire, Crimp, Copper Alloy, Power, Dynamic 4000 Series
1747415-2
Gold (Au), Receptacle Contact, 14 – 12 AWG, 600 VAC, 2.08 – 3.62 mm² Wire, Crimp, Copper Alloy, Power, Dynamic 4000 Series
-
- Dynamic Series
- Dynamic 4000 系列
- TE 内部编号 1747415-2
- TE 内部产品描述 DYNAMIC D4200 REC CONT L
- 所有 Contact: Component To Wire; 22-24A, 16-10 wire size (17)
-
端子类型 : 母端
-
端子接触部电镀材料 : 金 (Au)
-
工作电压 (VAC): 600
-
线径 (AWG): 14 – 12
-
线径 (mm²): 2.08 – 3.62
文档
产品图纸
- DYNAMIC D-4200 REC CONTACT L SIZE 日语
- DYNAMIC D-4200 REC CONTACT L SIZE JPN_CD_1747415_A.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1747415-2_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1747415-2_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1747415-2_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1747415-2_E.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5369_F.pdf 英文版本
- 产品规格 ENG_SS_108-78182_E.pdf 英文版本
- 合格检测报告 ENG_SS_501-5590_C.pdf 英文版本
- JPN_SS_501-5774_A.pdf 日语
- JPN_SS_501-5774_A.tif 日语
使用说明书
- 使用说明书（美国） ENG_SS_411-78186_B.pdf 英文版本
机构认证
- TUV 认证 ENG_AAD_TUV_CERT_R50084673_C1_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
电气特征
-
工作电压 (VAC): 600
接触件特性
-
压线筒类型 : Open
-
端子长度 : 17.1 mm [ .673 in ]
-
端子类型 : 母端
-
端子接触部电镀材料 : 金 (Au)
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 24
-
对接公端宽度 : 3.1 mm [ .122 in ]
-
对接公端厚度 : .8 mm [ .031 in ]
-
端子接合区域电镀材料厚度 : .38 µm [ 15 µin ]
-
端子方向 : 直式
-
端子底板材料 : 镍
-
端子底板材料厚度 : 1.3 µm [ 51.18 µin ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 14 – 12
-
线径 (mm²): 2.08 – 3.62
-
兼容的绝缘直径范围 : 2.9 – 4.1 mm [ .114 – .161 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 8000
-
封装方法 : 卷和盒
