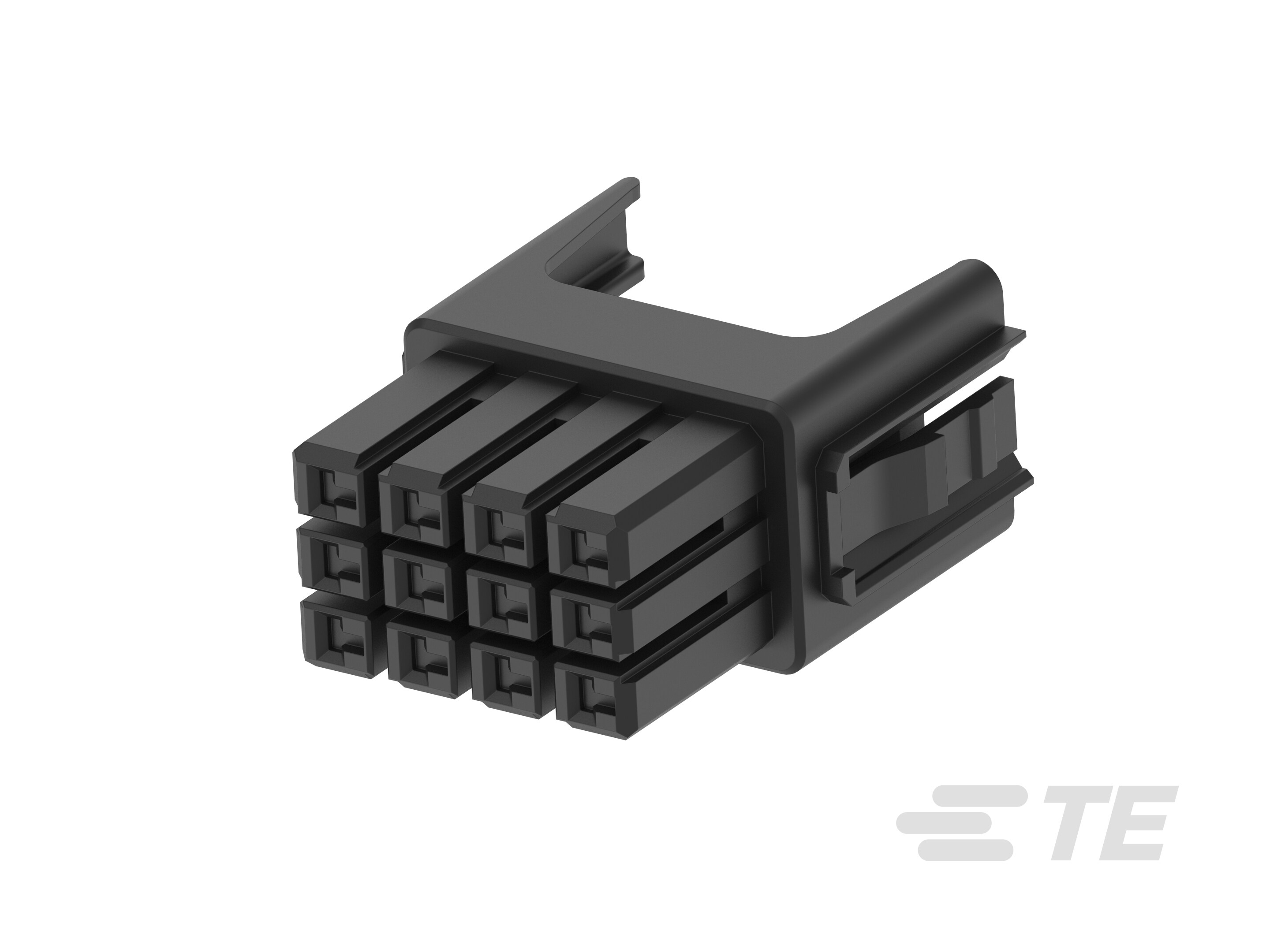

1747363-1
12 Position, Receptacle, Housing, Crimp, Wire-to-Board, 5.2 mm [.204 in] Centerline, 4 Row, Wire & Cable, Power & Signal, Dynamic High Density Frame
1747363-1
12 Position, Receptacle, Housing, Crimp, Wire-to-Board, 5.2 mm [.204 in] Centerline, 4 Row, Wire & Cable, Power & Signal, Dynamic High Density Frame
-
- Dynamic Series
- 动态高密度框架
- TE 内部编号 1747363-1
- TE 内部产品描述 DYNAMIC D-3800 REC HSG 12P WITH HTS CONN
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
位数 : 12
-
中心线（间距） : 5.2 mm [ .204 in ]
文档
产品图纸
- REC HSG 12P DYNAMIC D-3800SERIES WITH HTS CONNECTOR 英文版本
- REC HSG 12P DYNAMIC D-3800SERIES WITH HTS CONNECTOR ENG_CD_1747363_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1747363-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1747363-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1747363-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1747363-1_D.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5148_M.pdf 英文版本
- 产品规格 JPN_SS_108-78285_A.pdf 日语
- JPN_SS_108-78285_A.tif 日语
- 合格检测报告 JPN_SS_501-5678_A.pdf 日语
- JPN_SS_501-5678_A.tif 日语
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 12
-
行数 : 4
主体特性
-
主要产品颜色 : 黑色
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 5.2 mm [ .204 in ]
尺寸
-
行间距 : 6.5 mm [ .255 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
