1747063-1

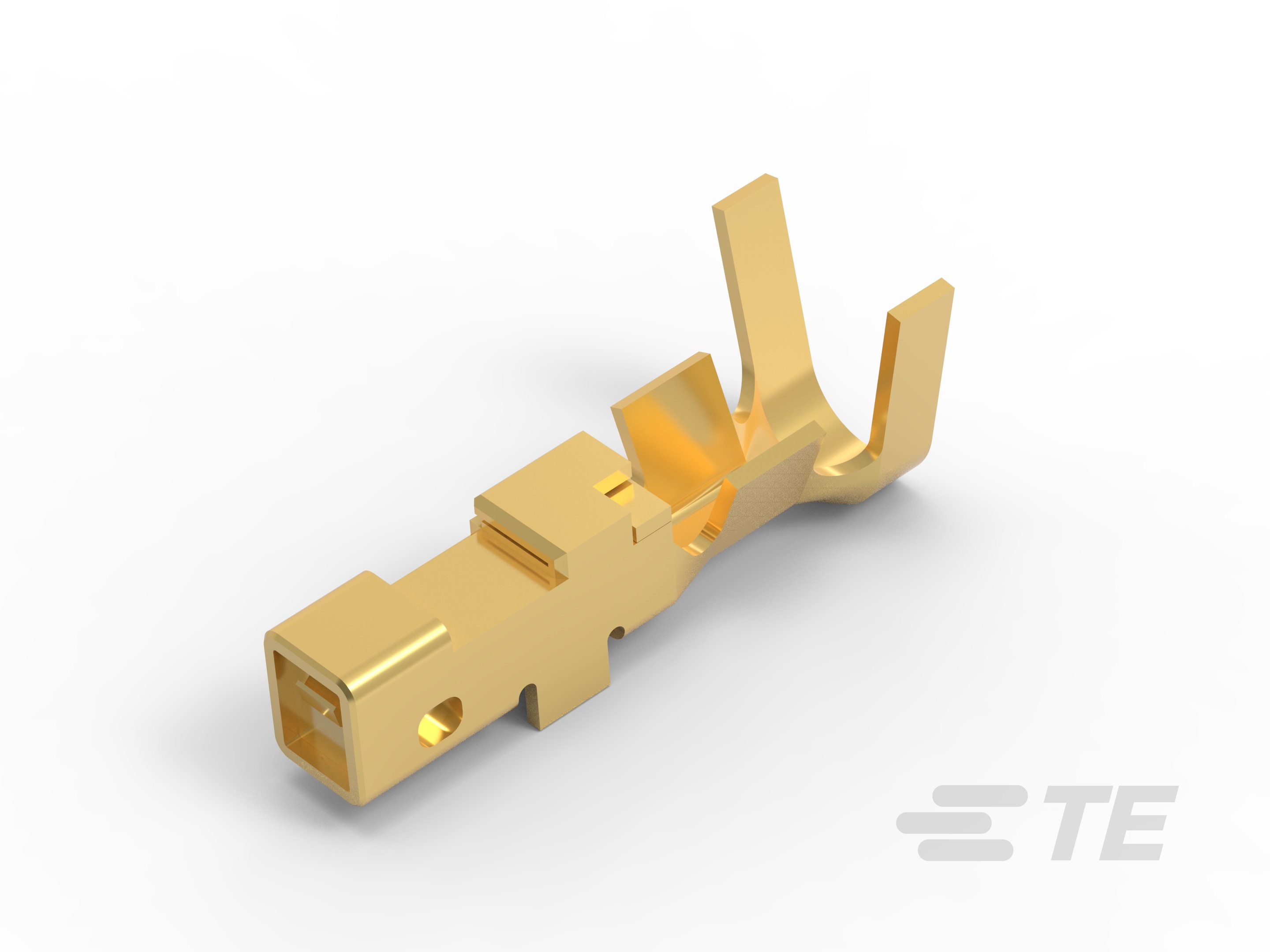

Socket Contact, 28 – 22 AWG, 50 VAC, 50 VDC, .079 – .38 mm² Wire, Locking Lance Contact Retention, Gold (Au), Discrete Wire, Crimp, GRACE INERTIA 2.5
1747063-1
Socket Contact, 28 – 22 AWG, 50 VAC, 50 VDC, .079 – .38 mm² Wire, Locking Lance Contact Retention, Gold (Au), Discrete Wire, Crimp, GRACE INERTIA 2.5
-
- GRACE INERTIA
- GRACE INERTIA 2.5
- TE 内部编号 1747063-1
- TE 内部产品描述 GRACE INERTIA CONN 2.5 REC CON
- 所有 SIG Grace Inertia 母端 (8)
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
工作电压 (VAC): 50
-
工作电压 (VDC): 50
-
壳体内的端子定位力 : 带有
文档
产品图纸
- GRACE INERTIA CONNECTOR 2.5 REC CONTACT (M TYPE) 日语
- GRACE INERTIA CONNECTOR 2.5 REC CONTACT (M TYPE) JPN_CD_1747063_C.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1747063-1_J.pdf 3D
- 下载查看 ENG_CVM_CVM_1747063-1_J.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1747063-1_J.3d_igs.zip 英文版本
- ENG_CVM_CVM_1747063-1_J.3d_stp.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5509_A_114_5509_Rev.A.pdf 日语
- ENG_SS_114-5359_H1.pdf 英文版本
- 产品规格 ENG_SS_108-5992_D.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
绝缘电阻 (MΩ): 1000
-
工作电压 (VAC): 50
-
工作电压 (VDC): 50
接触件特性
-
对接公端宽度 : .5 mm [ .02 in ]
-
对接公端厚度 : .46 mm [ .018 in ]
-
端子底板材料 : 镍
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 2.5
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : 1.09 – 1.9 mm [ .043 – .075 in ]
-
线径 (AWG): 28 – 22
-
线径 (mm²): .079 – .38
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 6000
-
封装方法 : Reel
