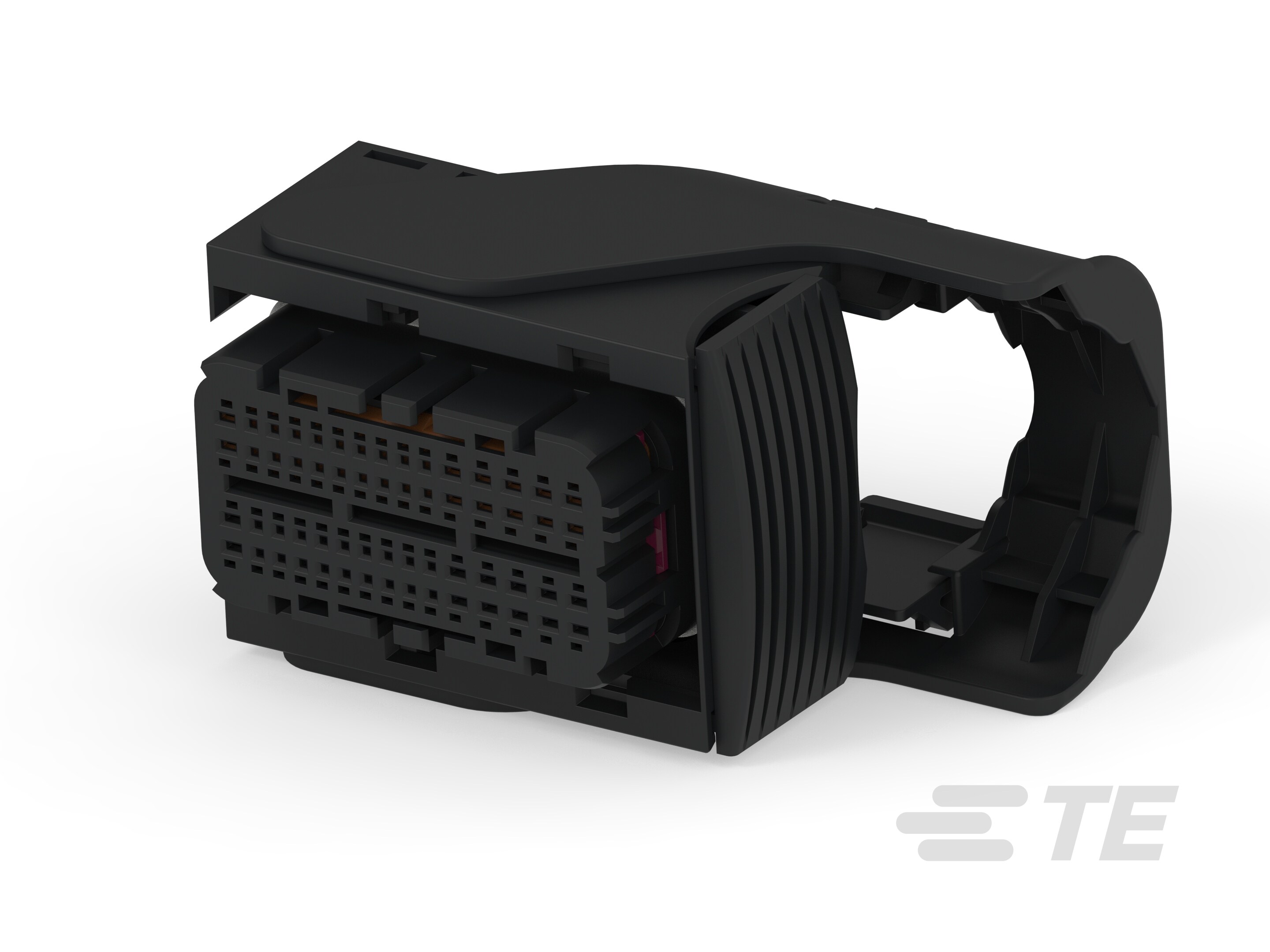

Name: 60POS MQS REC
Brand: MQS

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 60
行数 : 4

电气特征

工作电压 (VDC): 24
标称电压架构 (V): 12

主体特性

出线角度 (°): 90°
主要产品颜色 : 黑色
连接器和键控代码 : 中性

接触件特性

端子类型 : 母端
端子大小 : .63mm | 1.5mm
对接公端宽度 (mm): .63 | 1.5
对接公端宽度 (in): .025 | .06
端子额定电流（最大值） (A): 7.5 | 14

机械附件

接合对准 : 带有
接合对准类型 : 极化
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA GF
中心线（间距） (mm): 2.5 | 3.5
中心线（间距） (in): .09 | .13

尺寸

连接器高度 : 43 mm [ 1.69 in ]
产品长度 : 80.6 mm [ 3.17 in ]
产品宽度 : 36.5 mm [ 1.43 in ]
行间距 : 3 mm [ .11 in ]

使用环境

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源和信号

包装特性

封装方法 : Carton
封装数量 : 84

其他

可维修 : 是
能够保证连接器位置 : 否

1745010-1

12 V, 60 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.5 mm / 3.5 mm [.09 in / .13 in] Centerline, Black, Wire & Cable, Hybrid

1745010-1

12 V, 60 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.5 mm / 3.5 mm [.09 in / .13 in] Centerline, Black, Wire & Cable, Hybrid

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 60

可密封 : 否

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 否

主要锁定特性 : 无尖刃主体

连接器系统 : 线到板

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 60

行数 : 4

电气特征

工作电压 (VDC): 24

标称电压架构 (V): 12

主体特性

出线角度 (°): 90°

主要产品颜色 : 黑色

连接器和键控代码 : 中性

接触件特性

端子类型 : 母端

端子大小 : .63mm | 1.5mm

对接公端宽度 (mm): .63 | 1.5

对接公端宽度 (in): .025 | .06

端子额定电流（最大值） (A): 7.5 | 14

机械附件

接合对准 : 带有

接合对准类型 : 极化

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA GF

中心线（间距） (mm): 2.5 | 3.5

中心线（间距） (in): .09 | .13

尺寸

连接器高度 : 43 mm [ 1.69 in ]

产品长度 : 80.6 mm [ 3.17 in ]

产品宽度 : 36.5 mm [ 1.43 in ]

行间距 : 3 mm [ .11 in ]

使用环境

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源和信号

包装特性

封装方法 : Carton

封装数量 : 84

其他

可维修 : 是

能够保证连接器位置 : 否
