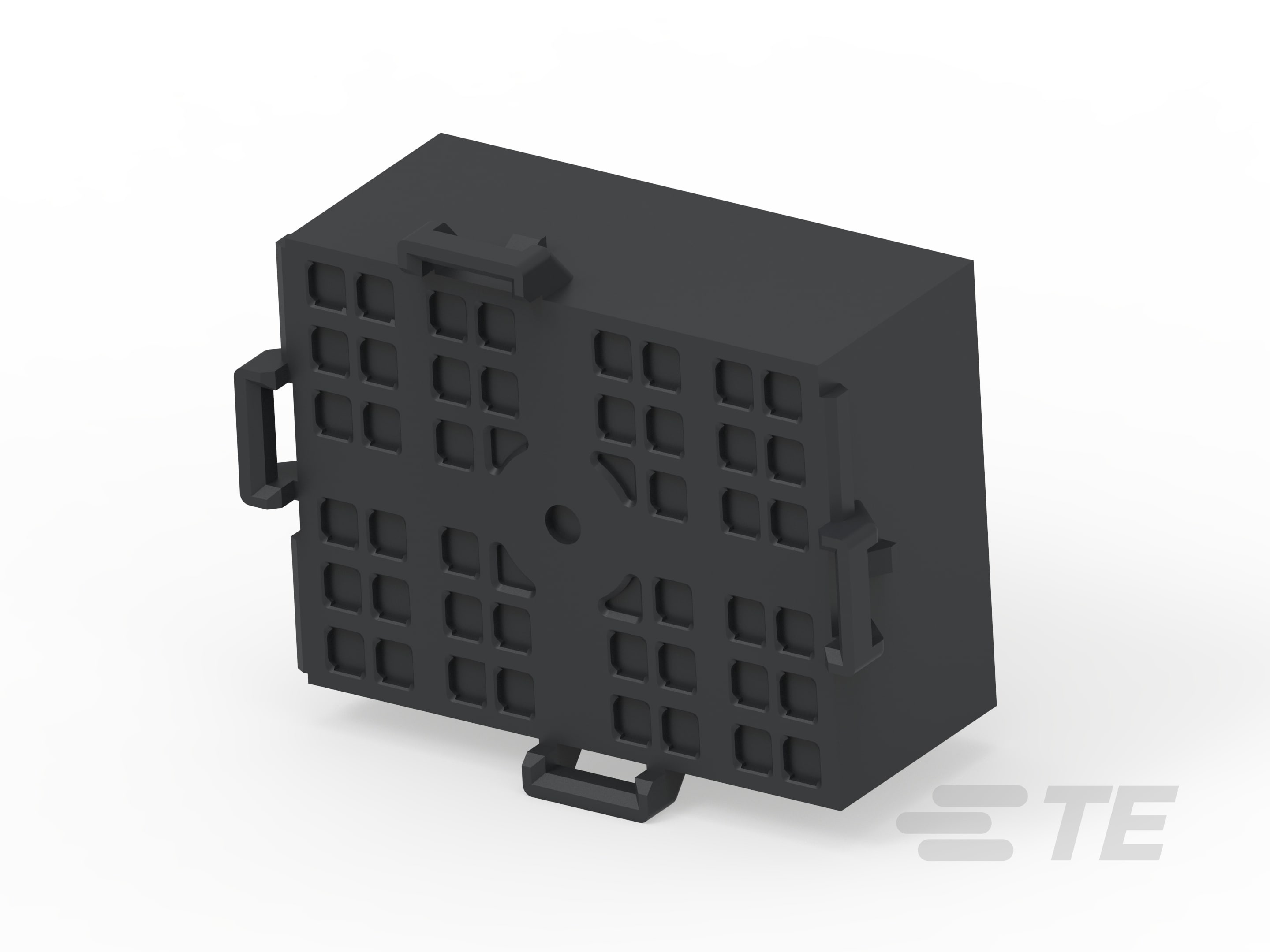

1743556-2
44 Position Housing, Housing for Female Terminals, 5.4 mm [.21 in] Centerline, Black, Wire & Cable, Power, Cable Mount (Free-Hanging)
1743556-2
44 Position Housing, Housing for Female Terminals, 5.4 mm [.21 in] Centerline, Black, Wire & Cable, Power, Cable Mount (Free-Hanging)
-
- AMP MCP
- TE 内部编号 1743556-2
- TE 内部产品描述 MCP HYB 44P PLUG ASSY
-
连接器和壳体类型 : 母端子护套
-
位数 : 44
-
可密封 : 否
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
-
行数 : 6
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1743556-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1743556-2_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_1743556-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1743556-2_B.2d_dxf.zip 英文版本
数据表/目录页
- MCP HYB 44P PLUG ASSY ENG_DS_1743556-2_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 44
-
行数 : 6
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
机械附件
-
接合对准类型 : 极化
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 5.4 mm [ .21 in ]
尺寸
-
连接器高度 : 53.6 mm [ 2.11 in ]
-
产品长度 : 59.4 mm [ 2.33 in ]
-
行间距 : 6.6 mm [ .25 in ]
-
产品宽度 : 30 mm [ 1.18 in ]
使用环境
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
-
工作温度（最大值） : 130 °C [ 266 °F ]
操作/应用
-
电路应用 : 电源
其他
-
能够保证连接器位置 : 否
