该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

1743059-2

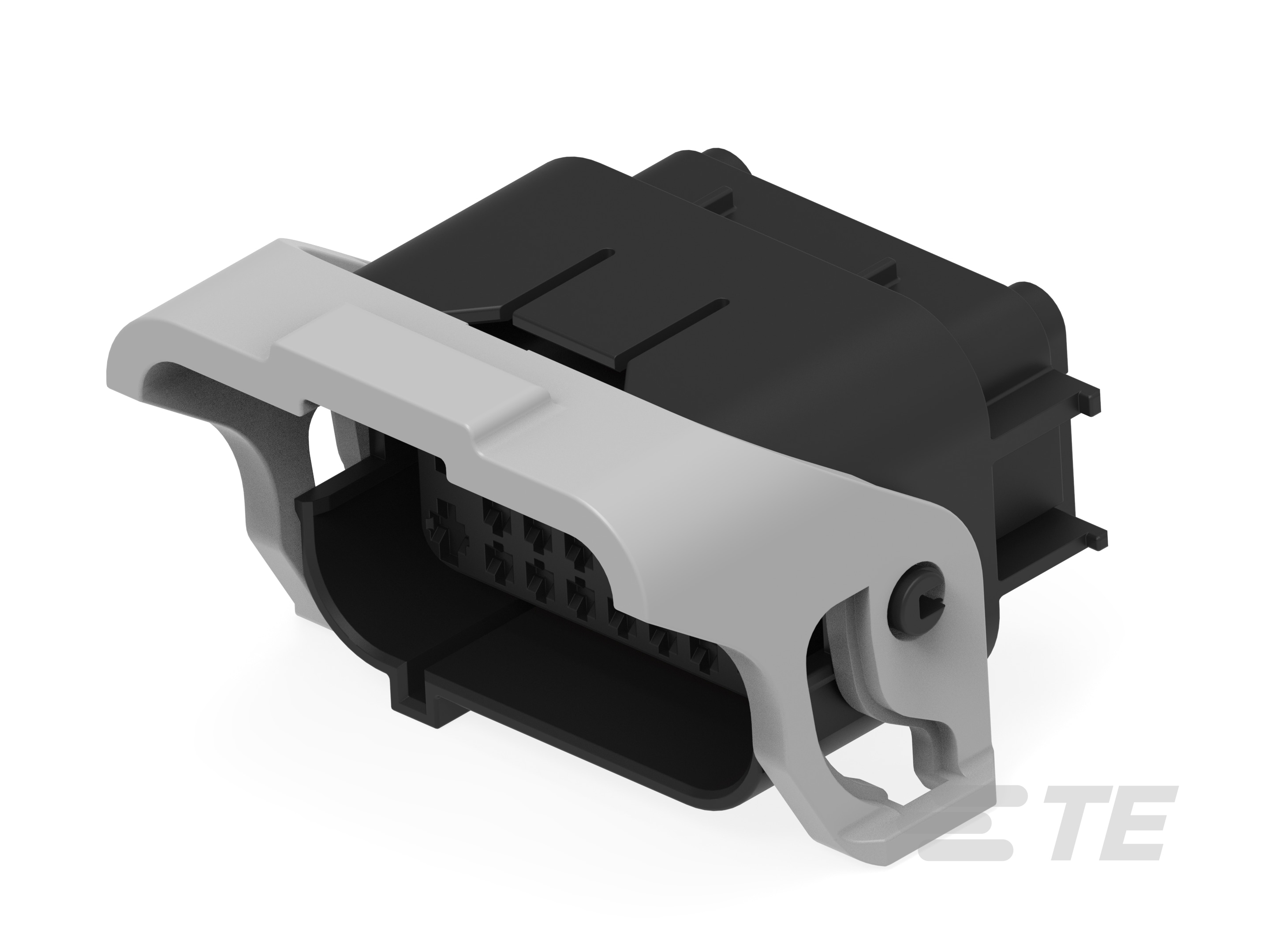

12 V / 24 V / 48 V, 36 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 4 mm [.16 in] Centerline, Sealable, Black, Micro Timer II

全部查看 支持 48V 系统的混合（信号和电源）连接器 (38)
MT-II/JPT SLD 36P PLUG ASSY-1743059-2

1743059-2

12 V / 24 V / 48 V, 36 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 4 mm [.16 in] Centerline, Sealable, Black, Micro Timer II

全部查看  支持 48V 系统的混合（信号和电源）连接器 (38)
    • Micro Timer II
  • TE 内部编号 1743059-2
  • TE 内部产品描述 MT-II/JPT SLD 36P PLUG ASSY

  • 标称电压架构 (V): 12 | 24 | 48

  • 连接器和壳体类型 : 母端子护套

  • 位数 : 36

  • 可密封 : 是

  • 工组温度范围 (°C): -55 – 105 | -40 – 130

  • 工组温度范围 (°F): -67 – 221 | -40 – 266

查看所有特性
更多 更少

文档

CAD 文件

产品规格

使用说明书

产品变更通知

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 是

  • 主要锁定特性 : 锁定枪

  • 连接器系统 : 线到线

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 36

  • 行数 : 5

电气特征

  • 工作电压 (VDC): 12

  • 标称电压架构 (V): 12 | 24 | 48

主体特性

  • 出线角度 (°): 180°

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 母端

  • 端子大小 : 1.6mm | 2.8mm

  • 对接公端宽度 (mm): 1.6 | 2.8

  • 对接公端宽度 (in): .06 | .11

  • 端子额定电流（最大值） (A): 10 | 30

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 端子位置保证 : 否

  • 应力消除 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT GF15

  • 中心线（间距） : 4 mm [ .16 in ]

尺寸

  • 连接器高度 : 45.3 mm [ 1.78 in ]

  • 产品长度 : 43.1 mm [ 1.693 in ]

  • 产品宽度 : 57.1 mm [ 2.248 in ]

  • 行间距 (mm): 4 | 7.3

  • 行间距 (in): .157 | .287

使用环境

  • 工组温度范围 (°C): -55 – 105 | -40 – 130

  • 工组温度范围 (°F): -67 – 221 | -40 – 266

  • 工作温度（最大值） (°C): 105 | 130

  • 工作温度（最大值） (°F): 221 | 266

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装方法 : Bag

  • 封装数量 : 40

其他

  • 可维修 : 否

  • 能够保证连接器位置 : 否
