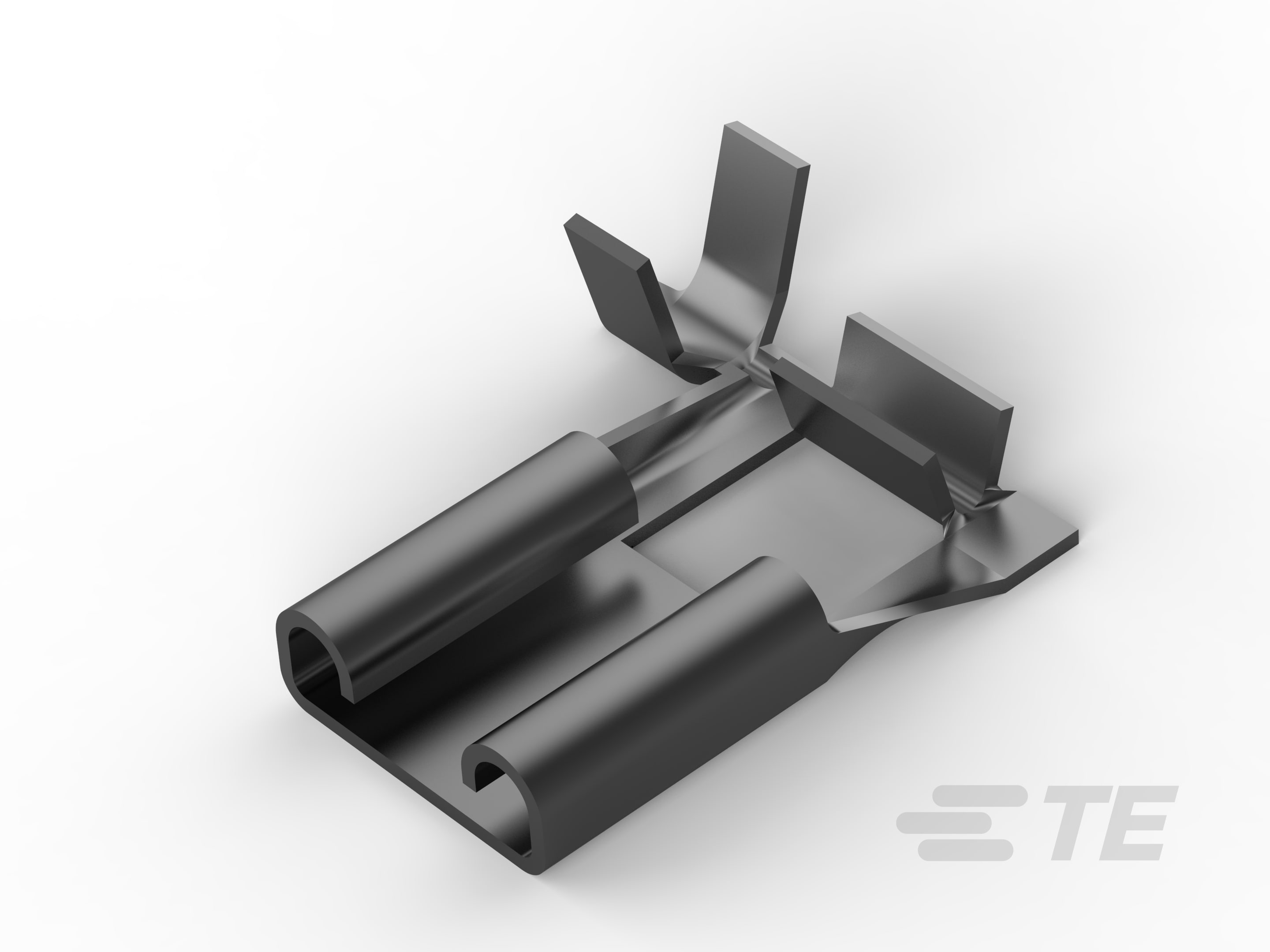

1742881-1
Quick Disconnect Receptacle, 20 – 17 AWG, .51 – 1.03 mm² Wire, 500 – 1900 CMA, 6.35 mm [.25 in] Tab Width, Flag, Brass, Tin Plating, Reel, AMPLIVAR
1742881-1
Quick Disconnect Receptacle, 20 – 17 AWG, .51 – 1.03 mm² Wire, 500 – 1900 CMA, 6.35 mm [.25 in] Tab Width, Flag, Brass, Tin Plating, Reel, AMPLIVAR
-
- AMPLIVAR
- TE 内部编号 1742881-1
- TE 内部产品描述 250 FAST FLG RCPT AMVAR TPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 20 – 17
-
线径 (mm²): .51 – 1.03
-
线径 (CMA): 500 – 1900
-
对接公端宽度 : 6.35 mm [ .25 in ]
文档
产品图纸
- RECEPTACLE, FASTON, FLAG, AMPLIVAR, 6.35 [.250] SERIES ENG_CD_1742881_B3.pdf 英文版本
- RECEPTACLE, FASTON, FLAG, AMPLIVAR, 6.35 [.250] SERIES ENG_CD_1742882_B3.pdf 英文版本
- RECEPTACLE, FASTON, FLAG, AMPLIVAR, 6.35 [.250] SERIES ENG_CD_1742977_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1742881-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1742881-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1742881-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1742881-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2152_C1.pdf 英文版本
- 产品规格 ENG_SS_108-2086_F.pdf 英文版本
- 合格检测报告 ENG_SS_501-552_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
与分离式电线类型兼容 : 漆包线
-
插入力 : 高
结构特性
-
连接容量 : 单
电气特征
-
额定电压 (V): 240
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 标志
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .41 mm [ .016 in ]
-
兼容的绝缘直径范围 : 2.54 – 3.05 mm [ .1 – .12 in ]
-
产品长度 : 13.46 mm [ .53 in ]
-
线径 (AWG): 20 – 17
-
线径 (mm²): .51 – 1.03
-
线径 (CMA): 500 – 1900
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 15000
-
封装方法 : Reel
