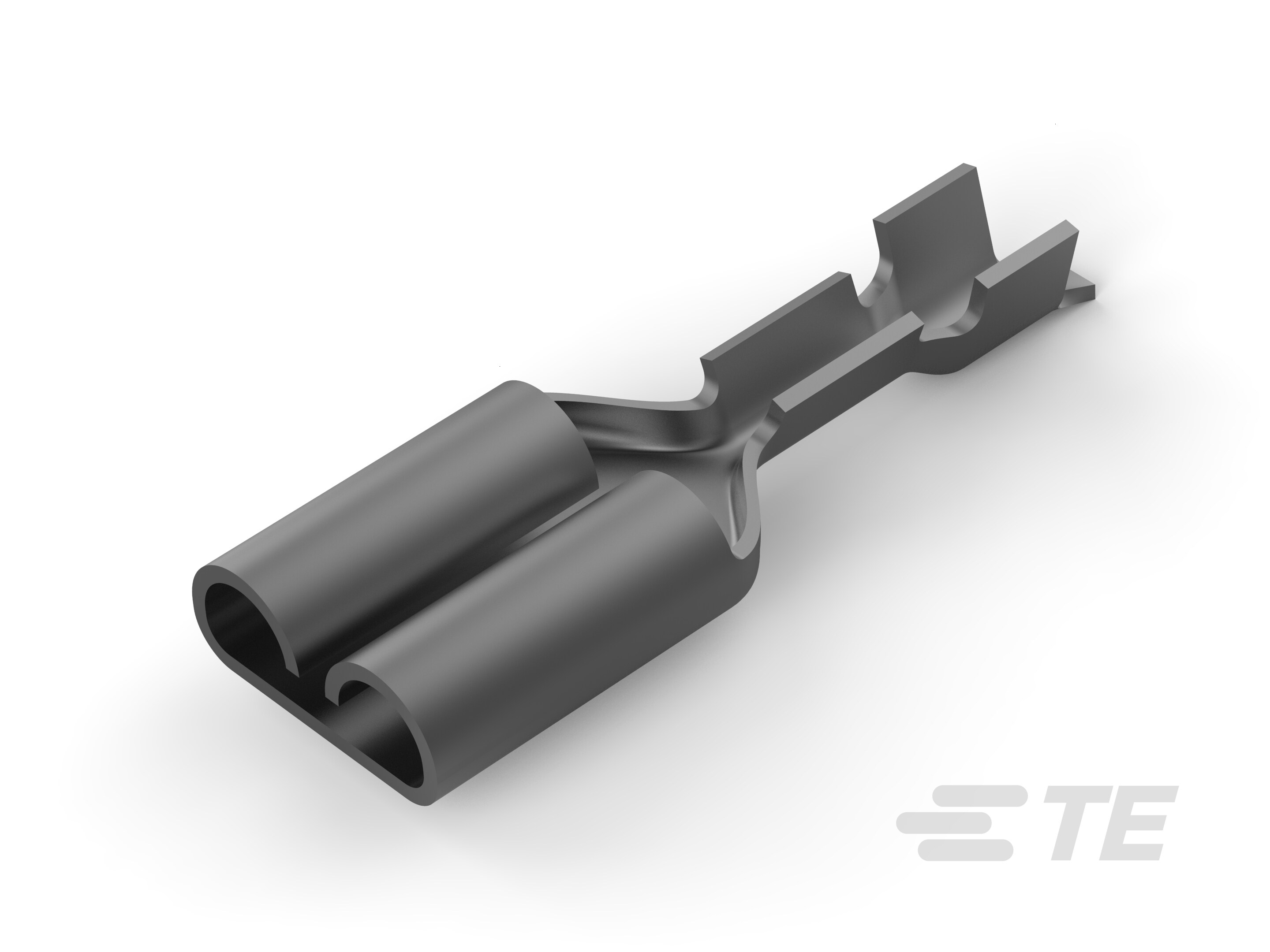

1742754-1
Quick Disconnect Receptacle, Uninsulated, 26 – 22 AWG, .12 – .32 mm² Wire, 254 – 642 CMA, .66 mm [.026 in] Tab Width, F-Crimp, Straight, FASTON 312
1742754-1
Quick Disconnect Receptacle, Uninsulated, 26 – 22 AWG, .12 – .32 mm² Wire, 254 – 642 CMA, .66 mm [.026 in] Tab Width, F-Crimp, Straight, FASTON 312
-
- FASTON
- FASTON 快接端子 312
- TE 内部编号 1742754-1
- TE 内部产品描述 FASTON RECEPTACLE 26-22 AWG TPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 26 – 22
-
线径 (mm²): .12 – .32
-
线径 (CMA): 254 – 642
-
对接公端宽度 : .66 mm [ .026 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1742754-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1742754-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1742754-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1742754-1_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2036_F1.pdf 英文版本
- 工程报告 ENG_SS_502-1293_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
插入力 : 低
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : .66 mm [ .026 in ]
-
对接公端厚度 : .66 mm [ .026 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .33 mm [ .013 in ]
-
兼容的绝缘直径范围 : 1.27 – 1.77 mm [ .05 – .07 in ]
-
产品长度 : 15.73 mm [ .619 in ]
-
线径 (AWG): 26 – 22
-
线径 (mm²): .12 – .32
-
线径 (CMA): 254 – 642
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 20000
-
封装方法 : Reel
