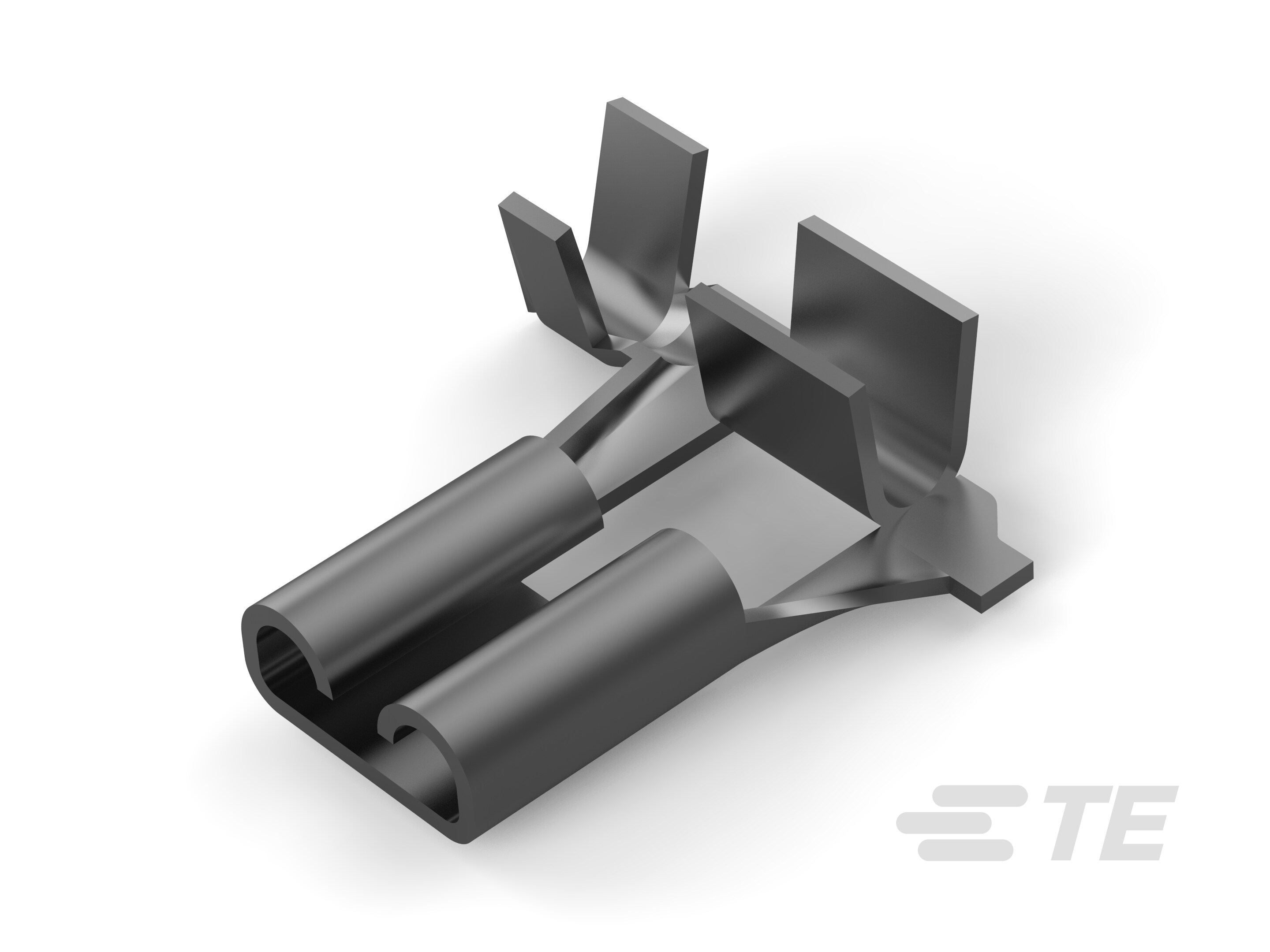

1742685-1
Quick Disconnect Receptacle, Uninsulated, 18 – 17 AWG, .82 – 1.03 mm² Wire, 2000 – 4050 CMA, 4.75 mm [.187 in] Tab Width, F-Crimp, Flag, FASTON 187
1742685-1
Quick Disconnect Receptacle, Uninsulated, 18 – 17 AWG, .82 – 1.03 mm² Wire, 2000 – 4050 CMA, 4.75 mm [.187 in] Tab Width, F-Crimp, Flag, FASTON 187
-
- FASTON
- FASTON 快接端子 187
- TE 内部编号 1742685-1
- TE 内部产品描述 FASTON 187 TERMINAL-FLAG REC 18 AWG TPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 18 – 17
-
线径 (mm²): .82 – 1.03
-
线径 (CMA): 2000 – 4050
-
对接公端宽度 : 4.75 mm [ .187 in ]
文档
产品图纸
- RECEPTACLE, FASTON, FLAG, AMPLIVAR, 4.75 [.187] SERIES 英文版本
- RECEPTACLE, FASTON, FLAG, AMPLIVAR, 4.75 [.187] SERIES ENG_CD_1742685_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1742685-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1742685-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1742685-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1742685-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2152_C1.pdf 英文版本
- 产品规格 ENG_SS_108-2086_F.pdf 英文版本
- 合格检测报告 ENG_SS_501-552_D.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
电气特征
-
额定电压 (V): 250
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 标志
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .41 mm [ .016 in ]
-
兼容的绝缘直径范围 : 1.02 – 2.54 mm [ .04 – .1 in ]
-
产品长度 : 12.57 mm [ .495 in ]
-
线径 (AWG): 18 – 17
-
线径 (mm²): .82 – 1.03
-
线径 (CMA): 2000 – 4050
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 15000
-
封装方法 : Reel
其他
-
线路 : FASTON .187
