1742451-1

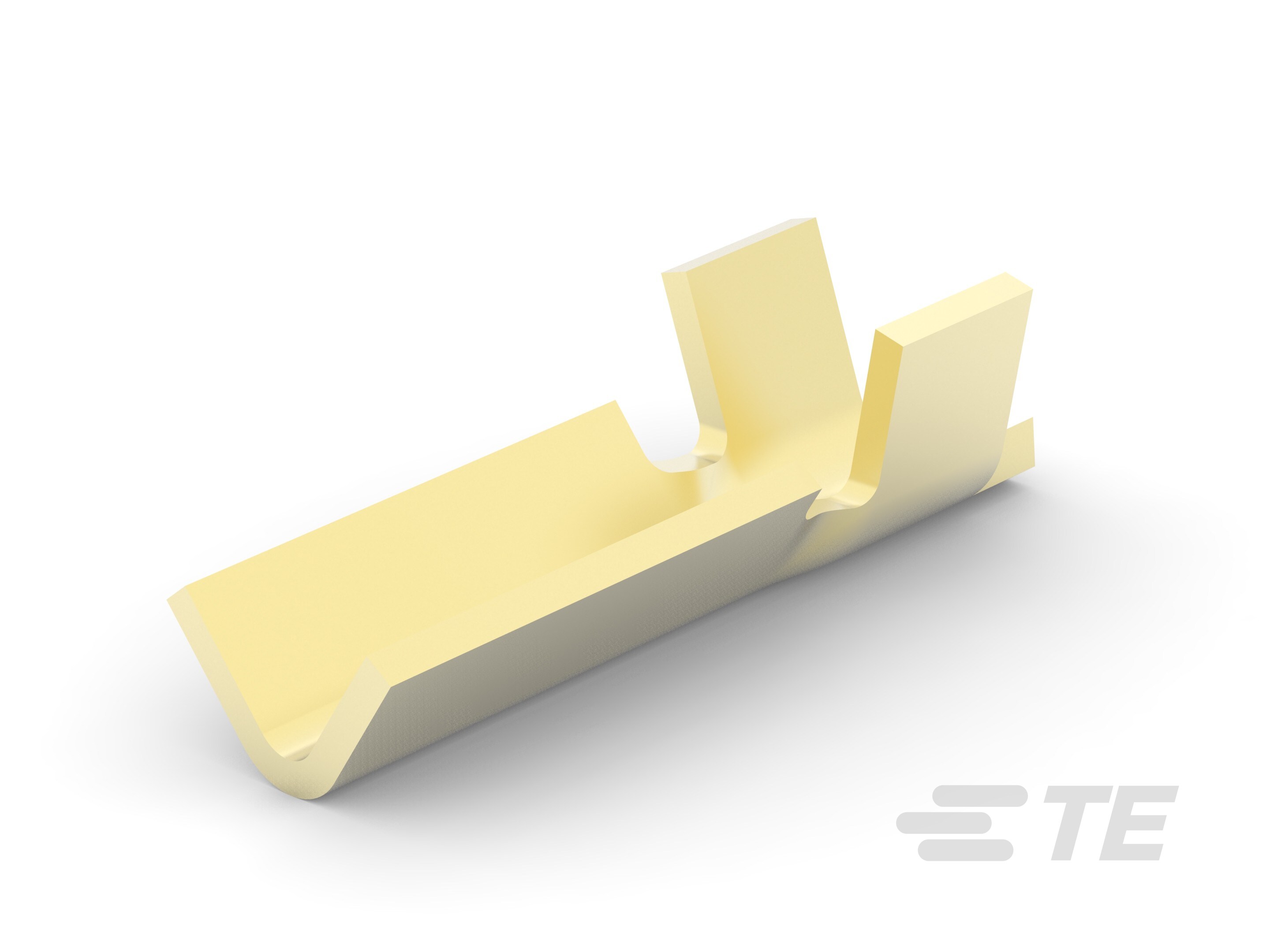

Pin Magnet Wire Terminal, 22 – 18 AWG, .32 – .82 mm, Crimp, 2.01 mm [.079 in] Crimp Area Length, Unplated Plating, 13.46 mm [.53 in] Length, AMPLIVAR
1742451-1
Pin Magnet Wire Terminal, 22 – 18 AWG, .32 – .82 mm, Crimp, 2.01 mm [.079 in] Crimp Area Length, Unplated Plating, 13.46 mm [.53 in] Length, AMPLIVAR
-
- AMPLIVAR
- TE 内部编号 1742451-1
- TE 内部产品描述 AMPLIVAR WIRE PIN 600-1400 020BRS
-
漆包线端子类型 : 插针
-
兼容的绝缘直径（最大值） : 1.9 mm [ .074 in ]
-
兼容的绝缘直径范围 : 1.27 – 1.9 mm [ .05 – .075 in ]
-
电磁线尺寸 (mm): .32 – .82
-
电磁线尺寸 (AWG): 22 – 18
文档
产品图纸
- AMPLIVAR WIRE PIN 600 - 1400 CMA 英文版本
- AMPLIVAR WIRE PIN 600 - 1400 CMA ENG_CD_1742451_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1742451-1_C_c-1742451-1-c-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1742451-1_C_c-1742451-1-c.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1742451-1_C_c-1742451-1-c.3d_igs.zip 英文版本
- ENG_CVM_CVM_1742451-1_C_c-1742451-1-c.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2009_B.pdf 英文版本
- S_114-2009_B.tif 英文版本
- 产品规格 ENG_SS_108-143150_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电线绝缘支持固定类型 : 绝缘支撑
-
与分离式电线类型兼容 : 实芯 | 漆包线
结构特性
-
条纹方向 : 侧进料
接触件特性
-
漆包线端子类型 : 插针
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
-
压接区域长度 : 2.01 mm [ .079 in ]
机械附件
-
带导线绝缘 : 不带
尺寸
-
兼容的绝缘直径（最大值） : 1.9 mm [ .074 in ]
-
兼容的绝缘直径范围 : 1.27 – 1.9 mm [ .05 – .075 in ]
-
电磁线尺寸 (mm): .32 – .82
-
电磁线尺寸 (AWG): 22 – 18
-
材料厚度（电磁线侧） : .41 mm [ .016 in ]
-
产品长度 : 13.46 mm [ .53 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜 | 铝
包装特性
-
封装数量 : 15000
-
封装方法 : Reel
