1742303-1

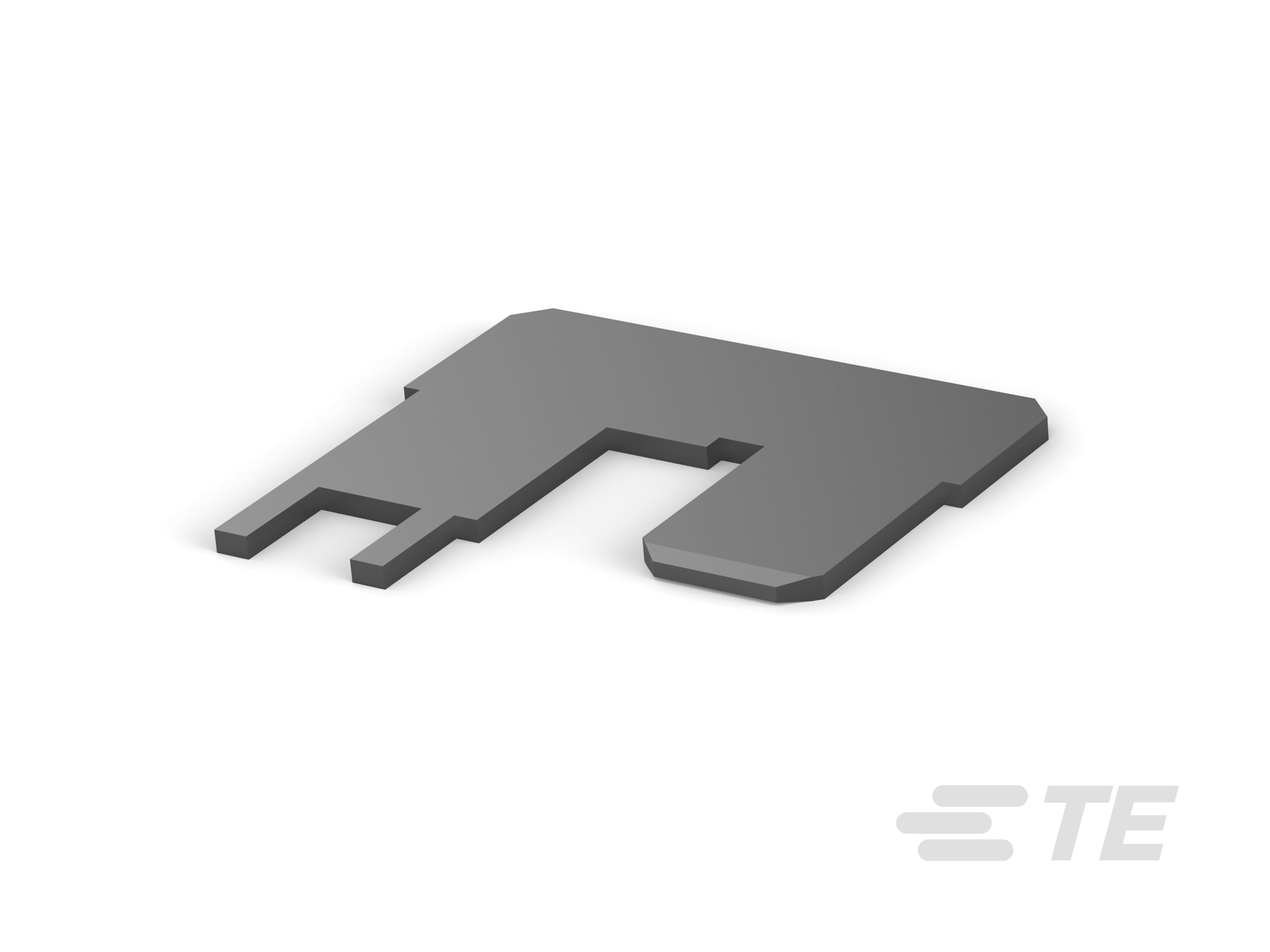

Tab PCB Terminal, 6.35 mm [.25 in] Tab Width, 1.25 mm [.049 in] PCB Hole, Through Hole - Solder, Tin Plating, Reel, FASTON 250
1742303-1
Tab PCB Terminal, 6.35 mm [.25 in] Tab Width, 1.25 mm [.049 in] PCB Hole, Through Hole - Solder, Tin Plating, Reel, FASTON 250
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 1742303-1
- TE 内部产品描述 250 FASTON,PCB TAB,TNBR
-
PCB 端子类型 : 公端
-
PCB 厚度（建议） : 2.36 – 3.05 mm [ .093 – .12 in ]
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .79 mm [ .031 in ]
-
PCB 孔直径 : 1.25 mm [ .049 in ]
文档
产品图纸
- TAB, FASTON, PC BOARD, .250 SERIES ENG_CD_1742303_C1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1742303-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1742303-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1742303-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1742303-1_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2115_F3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子接合区域电镀材料厚度 : 3.81 µm [ 150 µin ]
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
PCB 端子端接区域电镀材料厚度 : 3.81 µm [ 150 µin ]
-
PCB 端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .79 mm [ .031 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 镍
-
端子尺寸 : 6.35
-
端子方向 : 标志
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
尺寸
-
板下延伸 : 3.81 mm [ .15 in ]
-
PCB 厚度（建议） : 2.36 – 3.05 mm [ .093 – .12 in ]
-
PCB 孔直径 : 1.25 mm [ .049 in ]
-
PCB 的外形高度 : 14.35 mm [ .572 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -30 – 110 °C [ -22 – 230 °F ]
包装特性
-
封装数量 : 7000
-
封装方法 : Reel
