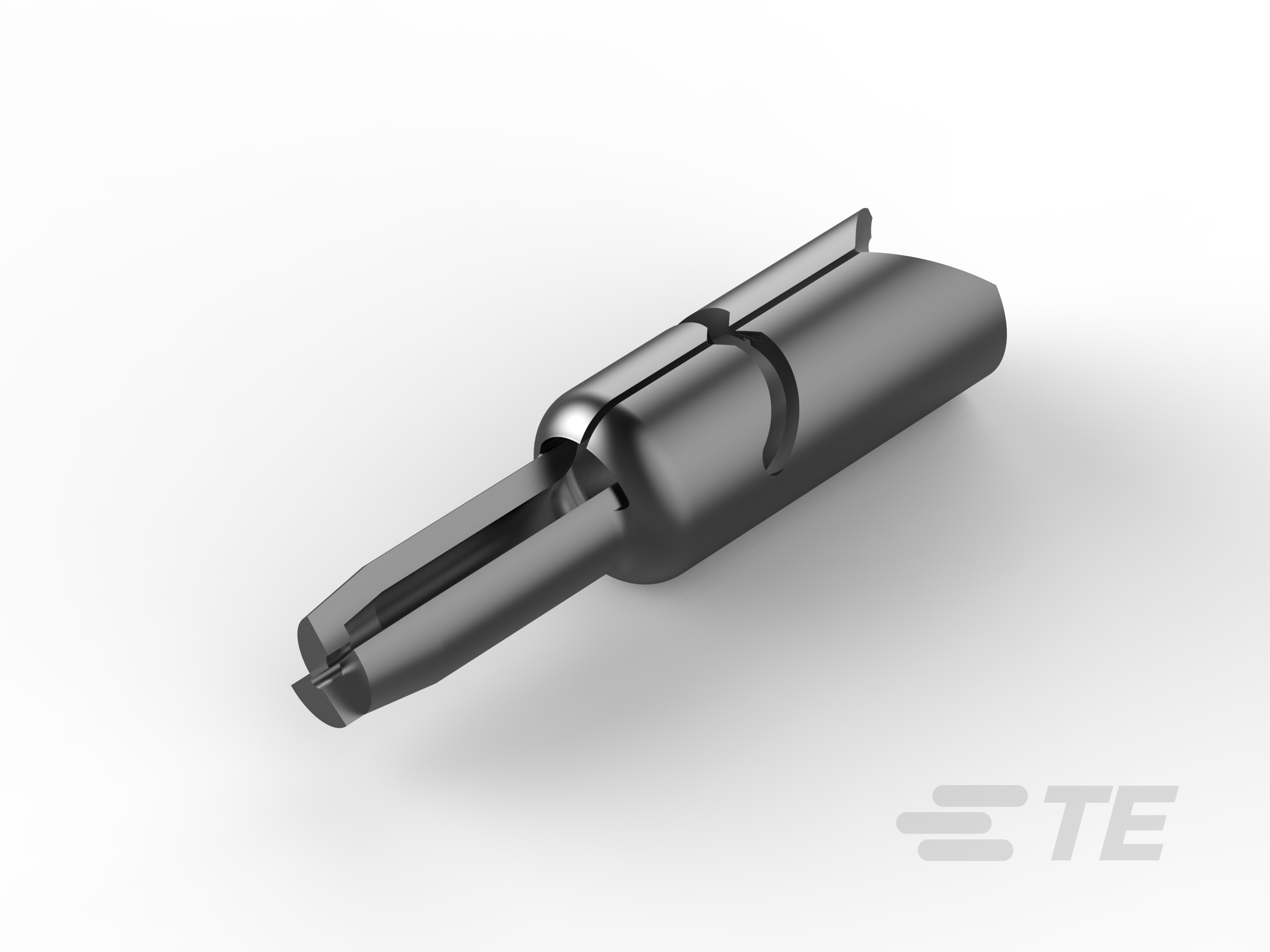

1742254-2
Receptacle, 1.27 – 1.37 mm [.05 – .054 in] PCB Hole, 28 – 22 AWG, .08 – .4 mm² Wire, Through Hole - Solder, Special Purpose Terminals, PCB Terminals
1742254-2
Receptacle, 1.27 – 1.37 mm [.05 – .054 in] PCB Hole, 28 – 22 AWG, .08 – .4 mm² Wire, Through Hole - Solder, Special Purpose Terminals, PCB Terminals
-
- AMP-BARREL
- 专用端子
- TE 内部编号 1742254-2
- TE 内部产品描述 AMP BARREL TERMINAL 22-28 AWG TNIPPHBZ
-
PCB 端子类型 : 母端
-
PCB 厚度（建议） : 1.19 – 1.57 mm [ .047 – .094 in ]
-
PCB 孔直径 : 1.27 – 1.37 mm [ .05 – .054 in ]
-
PCB 的外形高度 : 5.33 mm [ .212 in ]
-
兼容的绝缘直径（最大值） : 1.35 mm [ .053 in ]
文档
产品图纸
- TERMINAL, .090 DIA, AMP BARREL WITH SOLDER RESIST ENG_CD_1742254_B3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1742254-2_C3.pdf 3D
- 下载查看 ENG_CVM_CVM_1742254-2_C3.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1742254-2_C3.3d_igs.zip 英文版本
- ENG_CVM_CVM_1742254-2_C3.3d_stp.zip 英文版本
数据表/目录页
- PRINTED CIRCUIT BOARD TERMINALS AND DISCONNECTS ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-6000_J.pdf 英文版本
- S_114-6000_J.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 正常
-
与分离式电线类型兼容 : 实芯 | 绞线
接触件特性
-
端子接合区域电镀材料厚度 : 5.08 µm [ 200 µin ]
-
压接类型 : IDC
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
PCB 端子端接区域电镀材料厚度 : 5.08 µm [ 200 µin ]
-
PCB 端子类型 : 母端
-
端子电镀材料 : 预镀锡
-
端子底板材料 : 镍
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 带有
尺寸
-
板下延伸 : 2.37 mm [ .093 in ]
-
PCB 厚度（建议） : 1.19 – 1.57 mm [ .047 – .094 in ]
-
PCB 孔直径 : 1.27 – 1.37 mm [ .05 – .054 in ]
-
PCB 的外形高度 : 5.33 mm [ .212 in ]
-
兼容的绝缘直径（最大值） : 1.35 mm [ .053 in ]
-
兼容的绝缘直径范围 : 1.35 mm [ .053 in ]
-
线径 (AWG): 28 – 22
-
线径 (mm²): .08 – .4
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 12000
-
封装方法 : Reel
