1742049-1

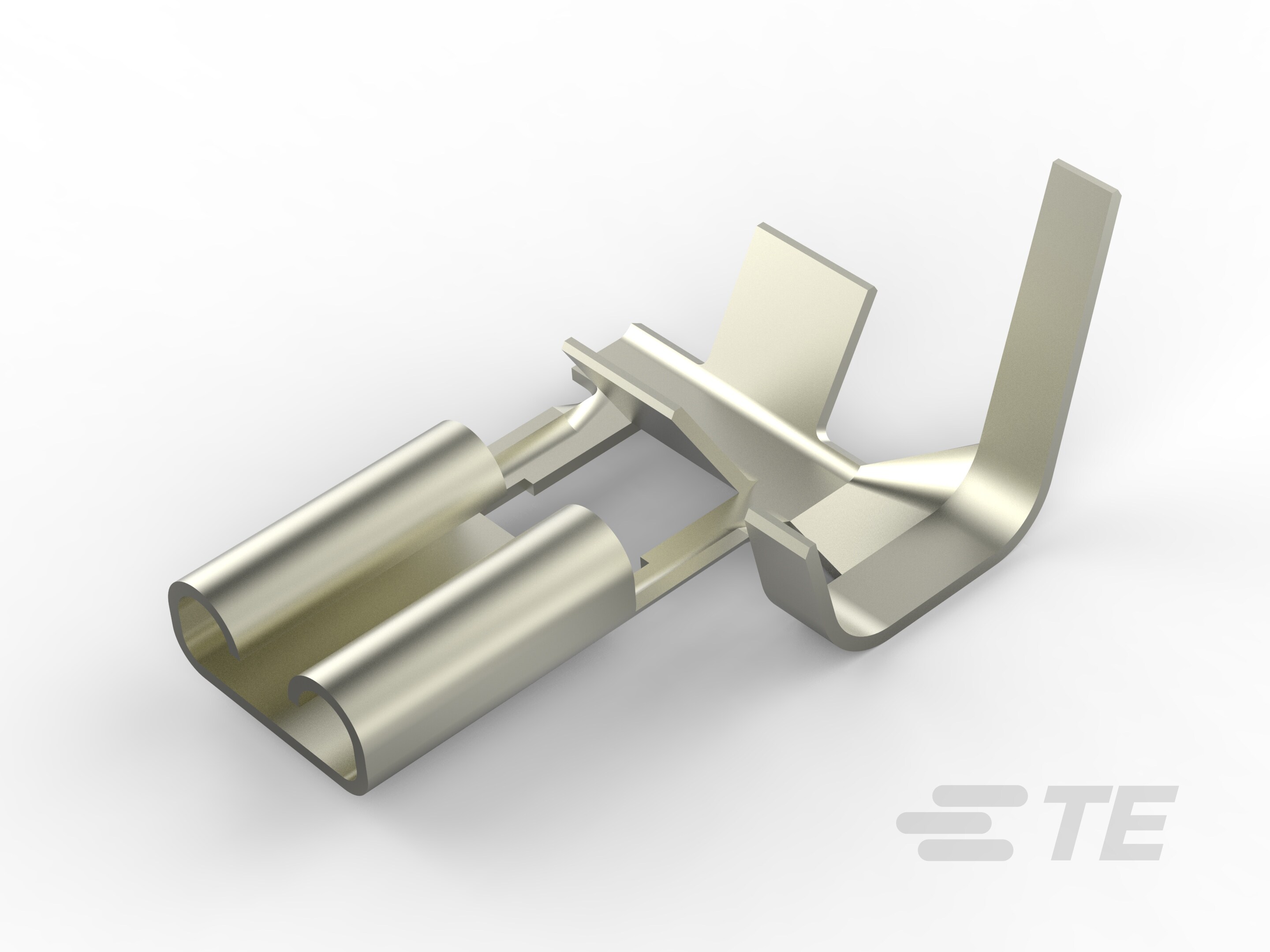

Quick Disconnect Receptacle, 18 – 17 AWG, .82 – 1.03 mm² Wire, 4.75 mm [.187 in] Tab Width, Flag, Steel, Nickel Plating, Strip/Reel, FASTON 187
1742049-1
Quick Disconnect Receptacle, 18 – 17 AWG, .82 – 1.03 mm² Wire, 4.75 mm [.187 in] Tab Width, Flag, Steel, Nickel Plating, Strip/Reel, FASTON 187
-
- FASTON
- FASTON 快接端子 187
- TE 内部编号 1742049-1
- TE 内部产品描述 187 FASTON,FLAG,REC.,(2X)18 AWG,NPST
-
快速断开端子类型 : 母端
-
线径 (AWG): 18 – 17
-
线径 (mm²): .82 – 1.03
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1742049-1_H_c-1742049-1-h-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1742049-1_H_c-1742049-1-h.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1742049-1_H_c-1742049-1-h.3d_igs.zip 英文版本
- ENG_CVM_CVM_1742049-1_H_c-1742049-1-h.3d_stp.zip 英文版本
数据表/目录页
- 82004 FASTON Terminals (Insulated and Uninsulated) Catalog - FASTON Receptacles Section ENG_CS_82004_FASTON_Receptacles_0311.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2079_N2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 标志
-
端子基材 : 钢
-
端子电镀材料 : 镍
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .3 mm [ .012 in ]
-
兼容的绝缘直径范围 : 2.79 – 3.81 mm [ .11 – .15 in ]
-
产品长度 : 11.3 mm [ .444 in ]
-
线径 (AWG): 18 – 17
-
线径 (mm²): .82 – 1.03
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 250 °C [ -40 – 482 °F ]
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 10000
-
封装方法 : 带/卷
其他
-
线路 : 预算
