规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

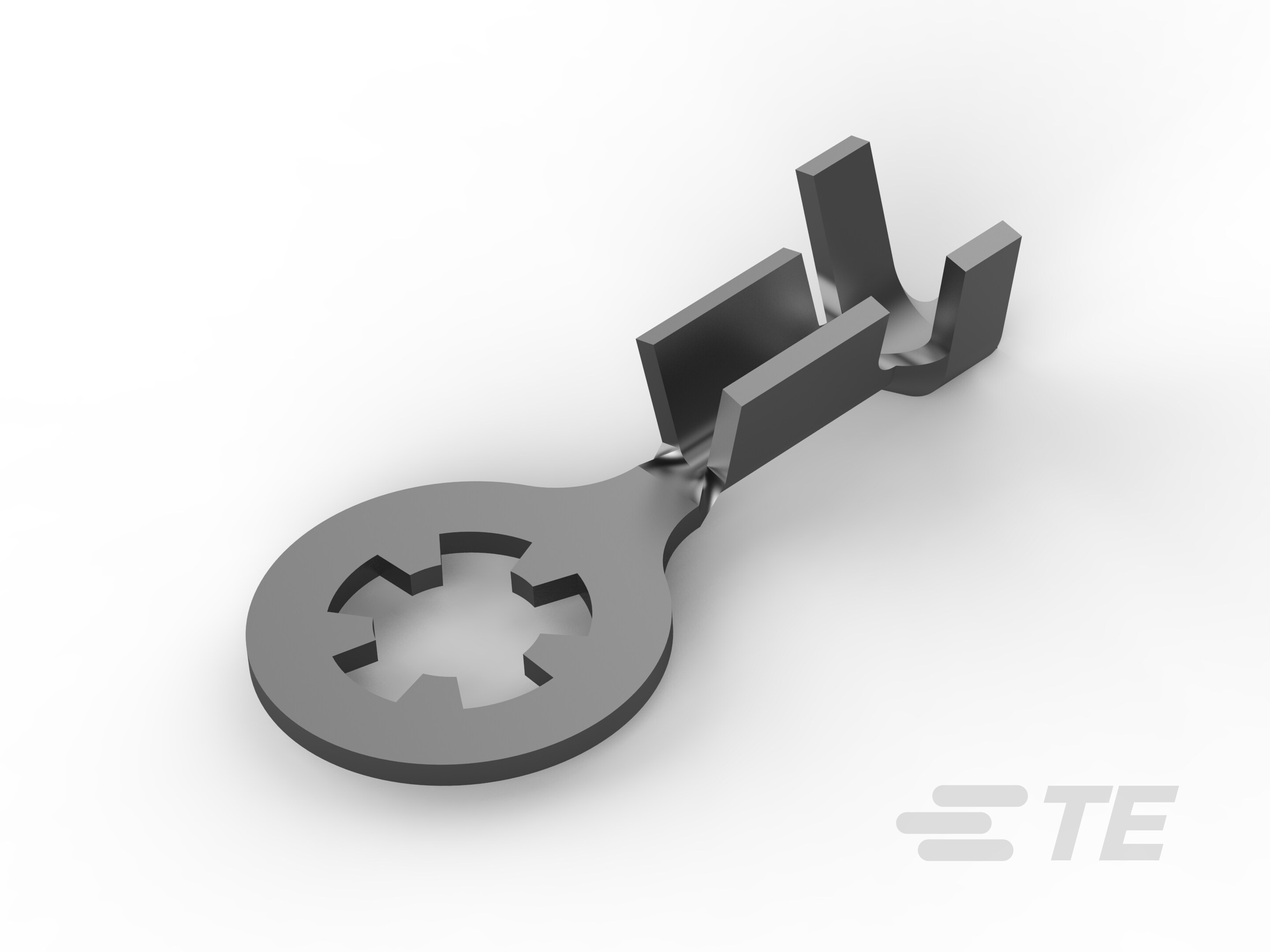

  • 形状描述 : 防旋转/接地

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 6, M3.5

  • 可密封 :

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

尺寸

  • 兼容的绝缘直径(最小值) (in): .1

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .3 – 1.5

  • 线径 (CMA): 640 – 1624

  • 螺钉直径 : 3.8 mm [ .149 in ]

  • 舌厚 : .76 mm [ .03 in ]

  • 产品长度 : 21.08 mm [ .83 in ]

  • 压线筒内径 (mm): 3.02, .92

  • 压线筒内径 (in): .118, .036

  • 兼容的绝缘直径(最大值) : 3.53 mm [ .139 in ]

  • 兼容的绝缘直径范围 : 2.5 – 3.5 mm [ .1 – .139 in ]

接触件特性

  • 端子基材 :

  • 压线筒类型 : Open

  • 端子方向 : 直式

  • 端子电镀材料 :

  • 端子底板材料 :

行业标准

  • 符合政府资质的端子 :

机械附件

  • 带导线绝缘 : 带有

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]

操作/应用

  • 与电线基础材料兼容 :

包装特性

  • 封装方法 : 带/卷

其他

  • 欧盟 RoHS 符合性 : 合规

  • 欧盟 ELV 符合性 : 合规
