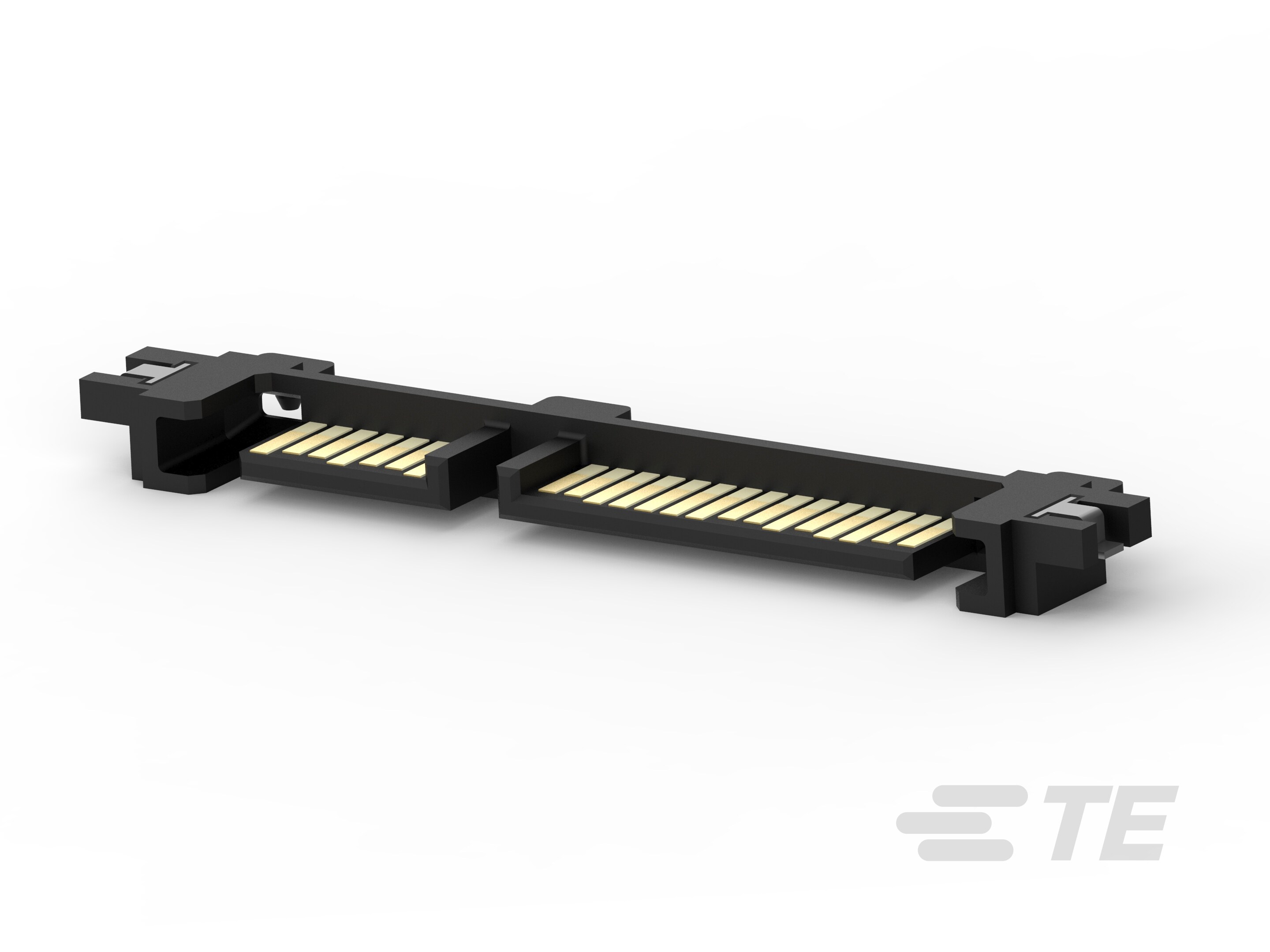

该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

产品规格

产品环境合规性

机构认证

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 外壳 : 不带

  • SATA 连接器类型 : SATA

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 缆到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 可堆叠 :

  • Number of Positions : 22

  • PCB 安装方向 : 垂直

  • 行数 : 1

  • 端口数量 : 2

主体特性

  • 连接器外形 : 超薄

接触件特性

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 端子配置 : 7P + 15P

  • 端子额定电流(最大值) (A): 1.5

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • PCB 安装固定类型 : 焊钉

  • PCB 安装固定 : 带有

  • 接合对准类型 : 极化, 极化

  • PCB 安装位置 : 顶部

  • 连接器安装类型 : 板安装

壳体特性

  • 壳体颜色 : 黑色

  • 外壳材料 : 热塑性

  • 中心线(间距) : 1.27 mm [ .05 in ]

尺寸

  • PCB 厚度(建议) : 1.2 mm [ .048 in ]

  • PC 板上方高度 : 1.5 mm [ .059 in ]

使用环境

  • 工作温度范围 (°C): -40 – 85

  • 工作温度范围 (°F): -40 – 185, -40 – 185

  • 高温壳体 :

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Tape & Reel

  • 封装数量 : 700

产品合规性
