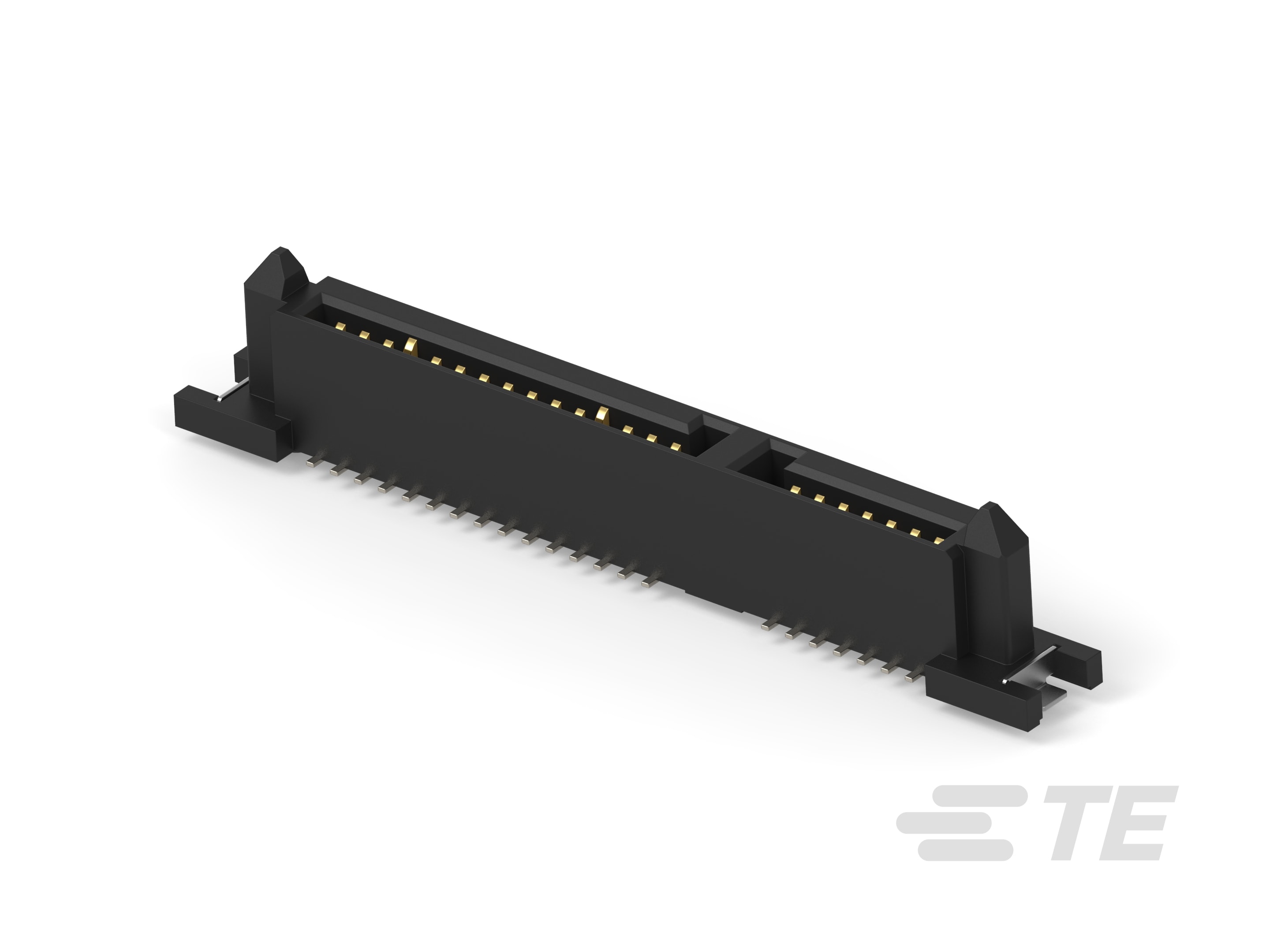

1735284-6

22 Position, SATA, Receptacle, Vertical, 7P + 15P, Cable-to-Board, Standard Profile, Surface Mount, 1 Row, 2 Port, Top Mount

SATA BACKPLANE RECEPTACLE, VERTICAL, SMT-1735284-6

1735284-6

22 Position, SATA, Receptacle, Vertical, 7P + 15P, Cable-to-Board, Standard Profile, Surface Mount, 1 Row, 2 Port, Top Mount

  • TE 内部编号 1735284-6
  • TE 内部产品描述 SATA BACKPLANE RECEPTACLE, VERTICAL, SMT

  • SATA 连接器类型 : SATA

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 缆到板

  • 位数 : 22

  • 端子配置 : 7P + 15P

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • SATA 连接器类型 : SATA

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 缆到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 22

  • PCB 安装方向 : 垂直

  • 行数 : 1

  • 端口数量 : 2

主体特性

  • 连接器外形 : 标准

接触件特性

  • PCB 端子端接区域电镀材料 : 金

  • 端子基材 : 黄铜合金

  • 端子配置 : 7P + 15P

  • 端子额定电流（最大值） (A): 1.5

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • PCB 安装固定类型 : 塑料柱

  • 接合对准类型 : 极化

  • PCB 安装位置 : 顶部安装

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 1.27 mm [ .05 in ]

尺寸

  • PCB 的外形高度 : 6.6 mm [ .26 in ]

使用环境

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装数量 : 550

  • 封装方法 : 卷带包装
