173271-2

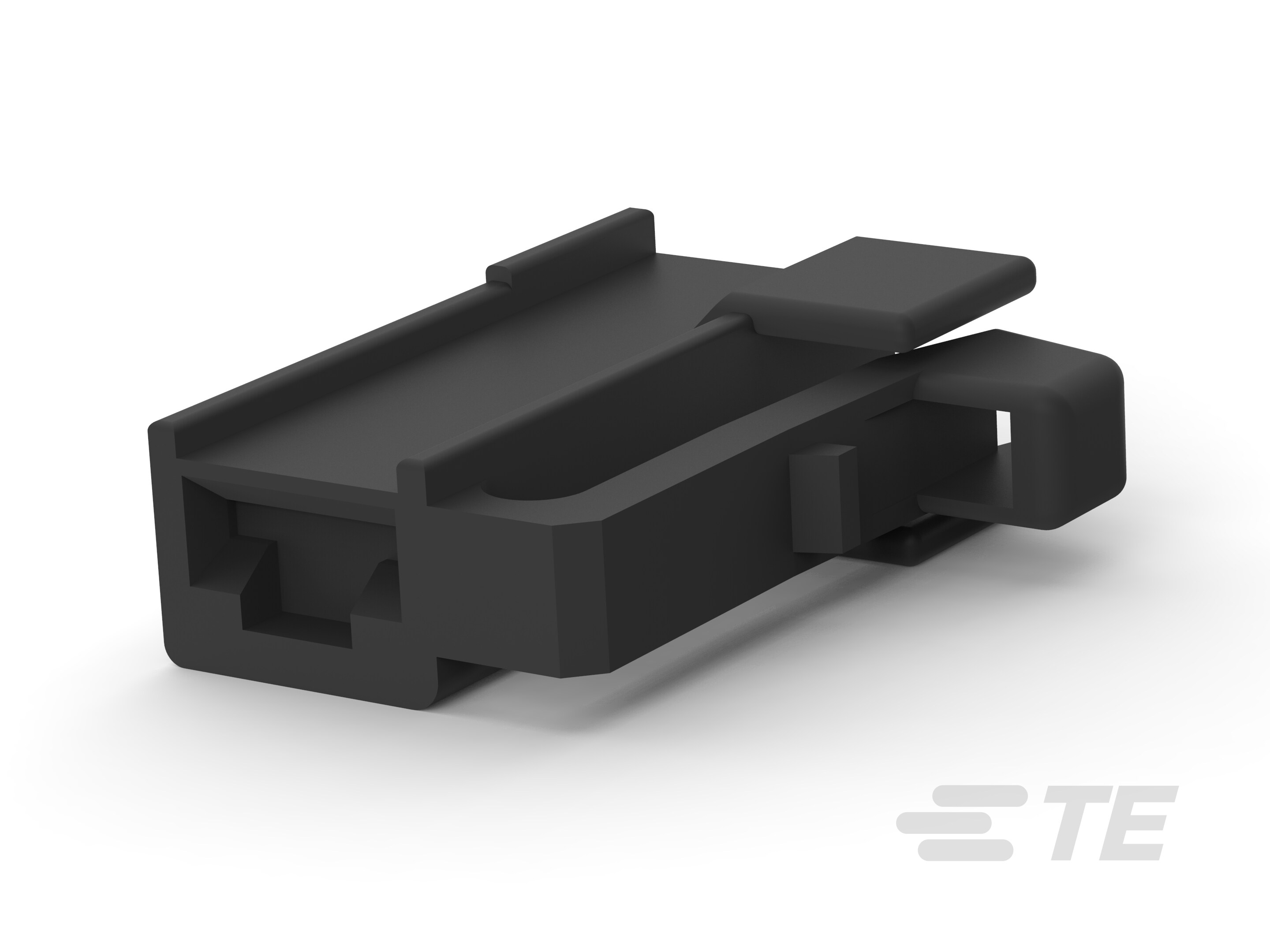

Receptacle, Receptacle, 1 Position, Straight, Black, PBT, Cable Mount (Free-Hanging), FASTIN-FASTON 250, Crimp Terminal Housings
173271-2
Receptacle, Receptacle, 1 Position, Straight, Black, PBT, Cable Mount (Free-Hanging), FASTIN-FASTON 250, Crimp Terminal Housings
-
- FASTIN-FASTON
- FASTIN-FASTON 快接端子 250
- TE 内部编号 173271-2
- TE 内部产品描述 250 SERIES HORN CONNECTOR, PLUG HSG
-
端子类型 : 母端
-
连接器和壳体类型 : 母端
-
位数 : 1
-
端子方向 : 直式
-
主要产品颜色 : 黑色
文档
产品图纸
- 250 SERIES HORN CONNECTOR 1 Pos. PLUG HOUSING ENG_CD_173271_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_173271-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_173271-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_173271-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_173271-2_A.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器和壳体类型 : 母端
结构特性
-
位数 : 1
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子方向 : 直式
-
端子接合固定 : 带有
机械附件
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT
尺寸
-
产品长度 : 25 mm [ .98 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 100
