172520-7

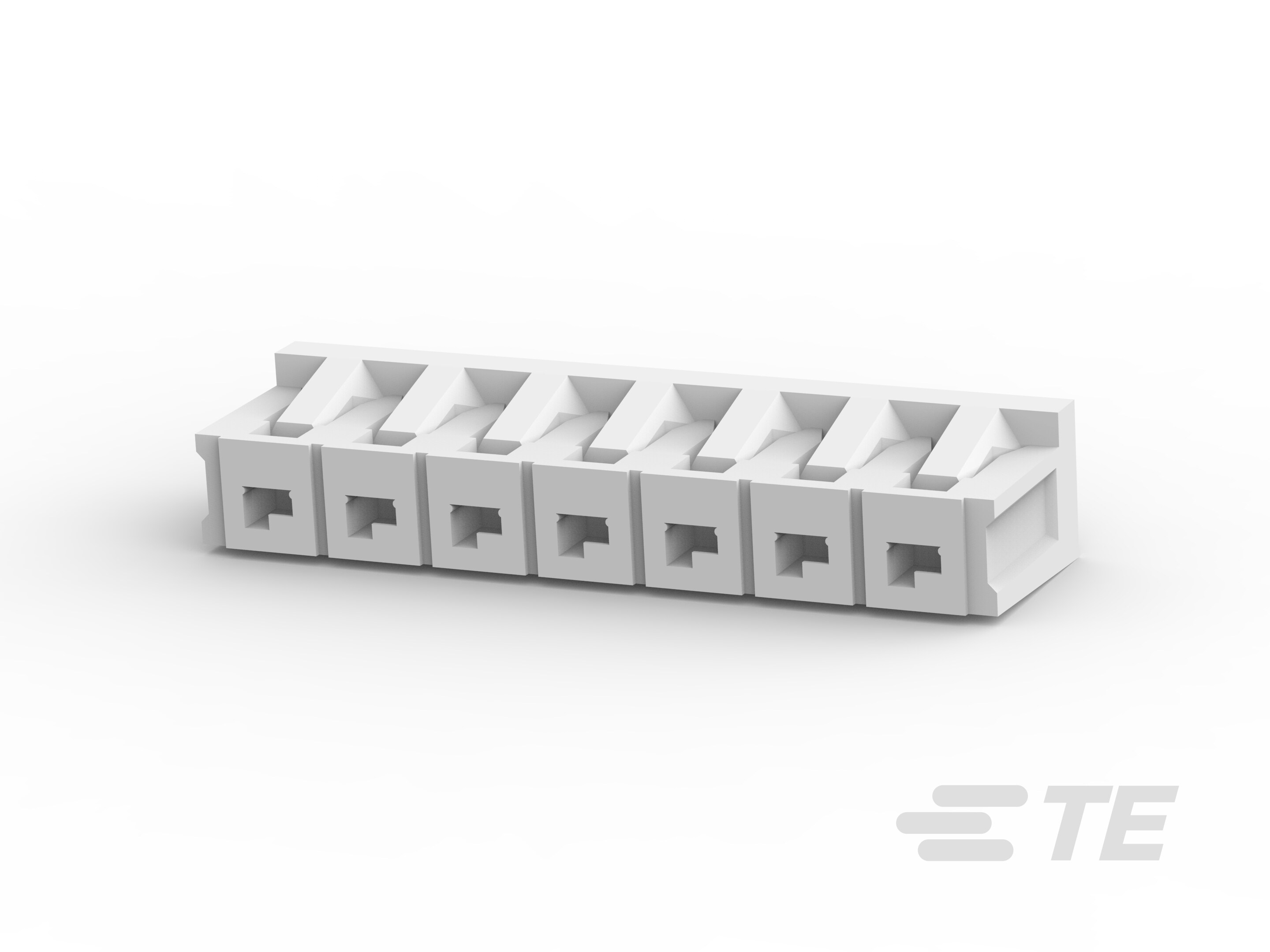

Board-In PCB Mount One-Piece Crimp Connector, Vertical, Wire-to-Board, 7 Position, 2.5 mm [.098 in] Centerline, Discrete Wire, Natural, Power & Signal

7P 2.5MM MINI AMP-IN HDR HSG-172520-7

172520-7

Board-In PCB Mount One-Piece Crimp Connector, Vertical, Wire-to-Board, 7 Position, 2.5 mm [.098 in] Centerline, Discrete Wire, Natural, Power & Signal

    • AMP-IN
  • TE 内部编号 172520-7
  • TE 内部产品描述 7P 2.5MM MINI AMP-IN HDR HSG
  • 别名 ID EJ0860-000 AMP-0-0172520-7

  • PCB 连接器类型 : PCB 安装一体式压接连接器

  • PCB 安装方向 : 垂直

  • 连接器系统 : 线到板

  • 位数 : 7

  • 中心线（间距） : 2.5 mm [ .098 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • PCB 连接器类型 : PCB 安装一体式压接连接器

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板, 电线和电缆

结构特性

  • PCB 安装方向 : 垂直

  • 位数 : 7

  • 与线缆类型兼容 : 分离式导线

  • 行数 : 1

电气特征

  • 工作电压 (VDC): 250

  • 工作电压 (VAC): 250

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子布局 : 直插式

机械附件

  • PCB 安装固定 : 不带

壳体特性

  • 中心线（间距） : 2.5 mm [ .098 in ]

  • 外壳材料 : 尼龙 6/6

尺寸

  • 连接器高度 (in): .14

  • 连接器长度 : 18.5 mm [ .73 in ]

  • 线径 (AWG): 26 – 22, 30 – 22

  • 线径 (mm²): .05 – .15, .12 – .35

  • PCB 厚度（建议） (mm): 1.19 – 1.6, 1.57

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 1000

  • 封装方法 : Bag
