172520-4

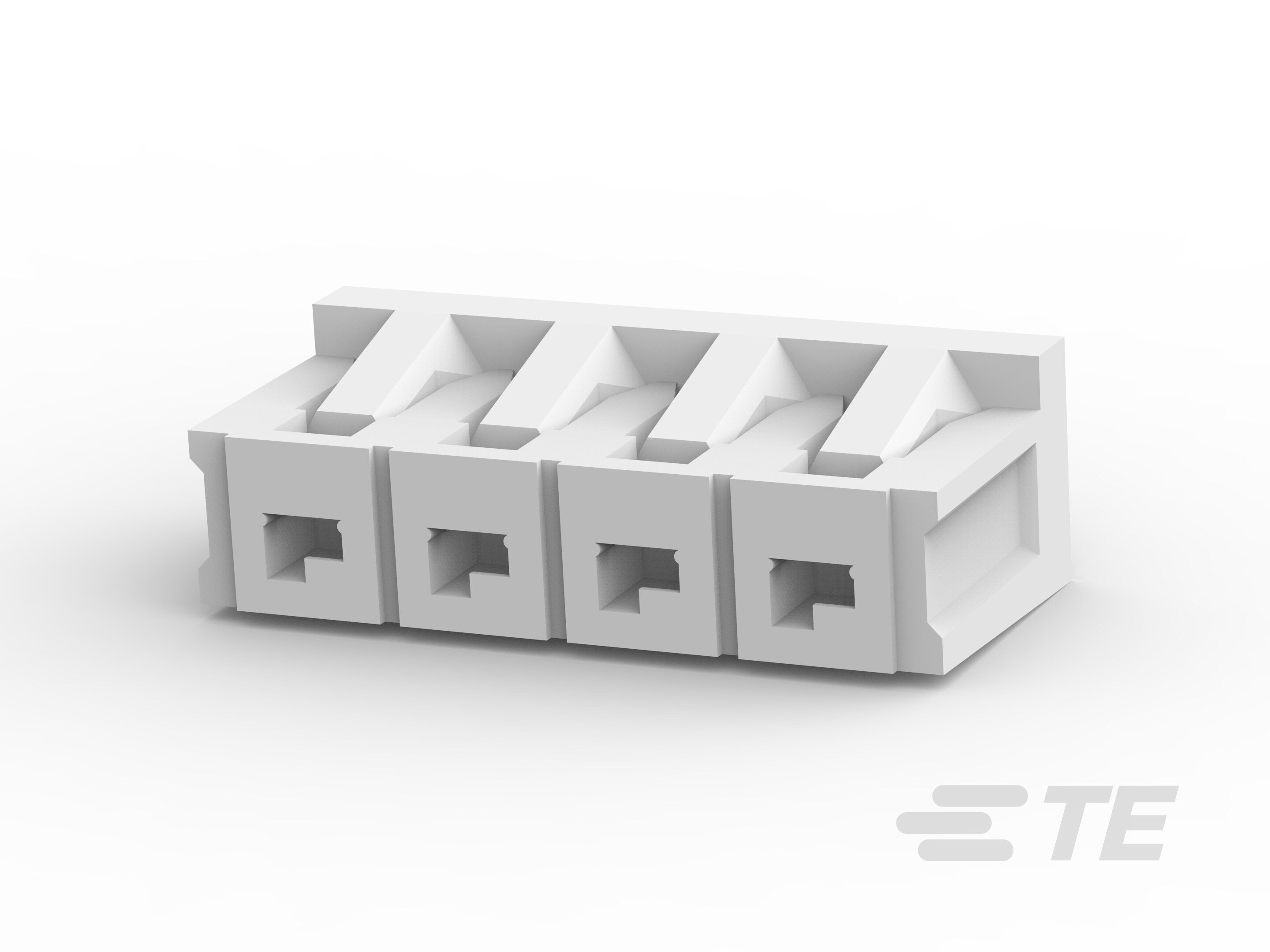

Board-In PCB Mount One-Piece Crimp Connector, Vertical, Wire-to-Board, 4 Position, 2.5 mm [.098 in] Centerline, Discrete Wire, Natural, 4 A, Signal
172520-4
Board-In PCB Mount One-Piece Crimp Connector, Vertical, Wire-to-Board, 4 Position, 2.5 mm [.098 in] Centerline, Discrete Wire, Natural, 4 A, Signal
-
- AMP-IN
- TE 内部编号 172520-4
- TE 内部产品描述 LOW PRO MINI AMP-IN HDR 4P
-
PCB 连接器类型 : PCB 安装一体式压接连接器
-
PCB 安装方向 : 垂直
-
连接器系统 : 线到板
-
位数 : 4
-
中心线（间距） : 2.5 mm [ .098 in ]
文档
产品图纸
- HEADER HOUSING, LOW PROFILE MINI AMP IN 2.5mm ENG_CD_172520_H.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_172520-4_G1.pdf 英文版本
- 3D_CVM_CVM_172520-4_E.pdf 3D
- 下载查看 ENG_CVM_172520-4_G1.3d_stp.zip 英文版本
- ENG_CVM_172520-4_G1.2d_dxf.zip 英文版本
- ENG_CVM_172520-4_G1.3d_igs.zip 英文版本
- ENG_CVM_CVM_172520-4_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_172520-4_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_172520-4_E.3d_stp.zip 英文版本
数据表/目录页
- PRINTED CIRCUIT BOARD TERMINALS AND DISCONNECTS ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-1008_L2.pdf 英文版本
- ENG_SS_114-1016_AM1.pdf 英文版本
- 产品规格 ENG_SS_108-5163_F.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
PCB 连接器类型 : PCB 安装一体式压接连接器
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板 | 电线和电缆
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 4
-
与线缆类型兼容 : 分离式导线
-
行数 : 1
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子额定电流（最大值） (A): 4
壳体特性
-
中心线（间距） : 2.5 mm [ .098 in ]
-
外壳材料 : 尼龙 66
尺寸
-
线径 (AWG): 30 – 26
-
线径 (mm²): .05 – .125
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
