172520-2

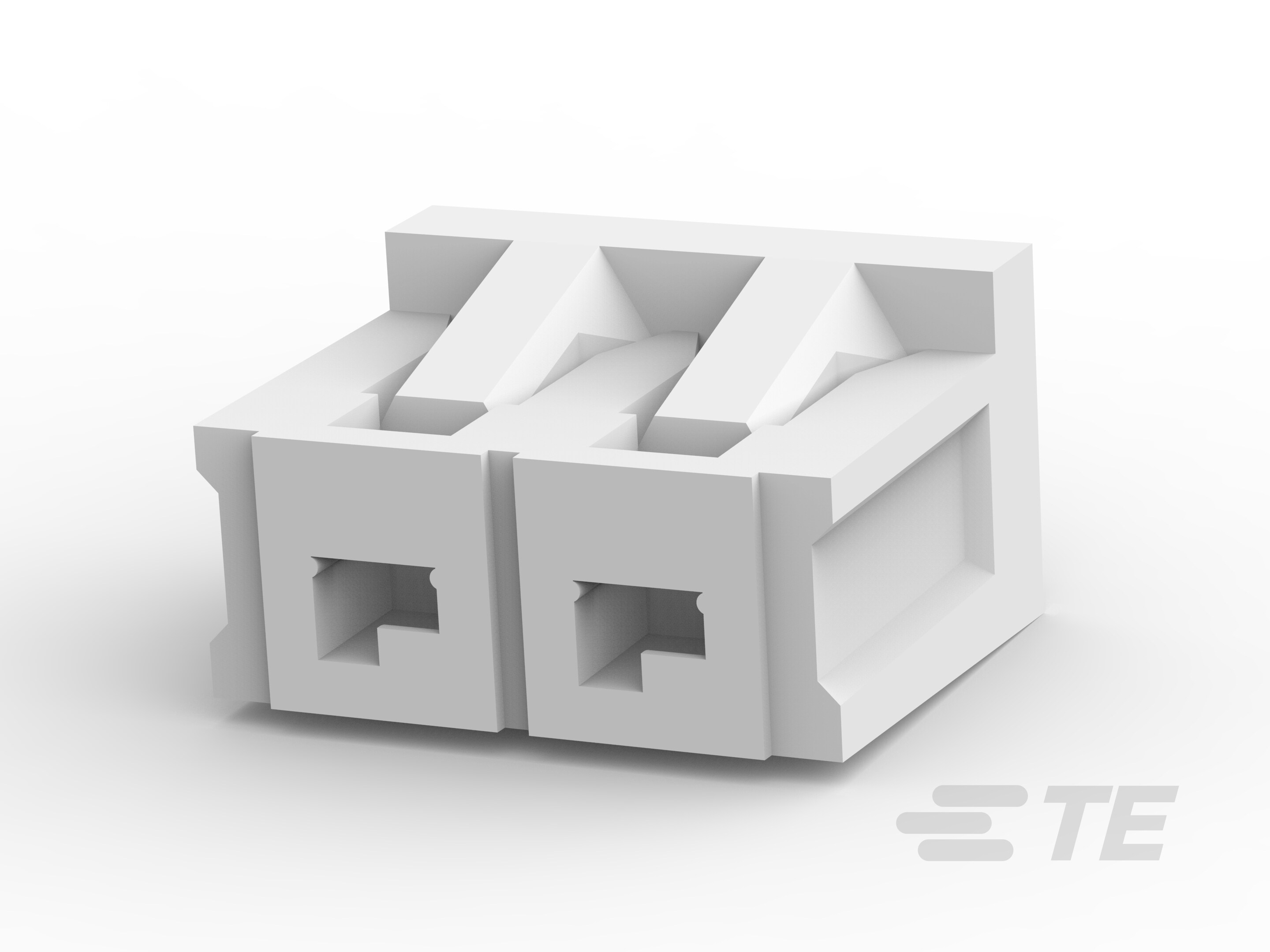

Board-In PCB Mount One-Piece Crimp Connector, Vertical, Wire-to-Board, 2 Position, 2.5 mm [.098 in] Centerline, Discrete Wire, Natural, Power & Signal
172520-2
Board-In PCB Mount One-Piece Crimp Connector, Vertical, Wire-to-Board, 2 Position, 2.5 mm [.098 in] Centerline, Discrete Wire, Natural, Power & Signal
-
- AMP-IN
- TE 内部编号 172520-2
- TE 内部产品描述 2P 2.5MM MINI AMP-IN HDR HSG
-
PCB 连接器类型 : PCB 安装一体式压接连接器
-
PCB 安装方向 : 垂直
-
连接器系统 : 线到板
-
位数 : 2
-
中心线（间距） : 2.5 mm [ .098 in ]
文档
产品图纸
- HEADER HOUSING, LOW PROFILE MINI AMP IN 2.5mm ENG_CD_172520_H.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_172520-2_G1.pdf 英文版本
- 3D_CVM_CVM_172520-2_E.pdf 3D
- 下载查看 ENG_CVM_172520-2_G1.3d_igs.zip 英文版本
- ENG_CVM_172520-2_G1.3d_stp.zip 英文版本
- ENG_CVM_172520-2_G1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_172520-2_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_172520-2_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_172520-2_E.3d_stp.zip 英文版本
数据表/目录页
- PRINTED CIRCUIT BOARD TERMINALS AND DISCONNECTS ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-1008_L2.pdf 英文版本
- ENG_SS_114-1016_AM1.pdf 英文版本
- 产品规格 ENG_SS_108-5163_F.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
PCB 连接器类型 : PCB 安装一体式压接连接器
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板, 电线和电缆
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 2
-
与线缆类型兼容 : 分离式导线
-
行数 : 1
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子布局 : 直插式
机械附件
-
PCB 安装固定 : 不带
壳体特性
-
中心线（间距） : 2.5 mm [ .098 in ]
-
外壳材料 : 尼龙 6/6
尺寸
-
连接器长度 : 6 mm [ .23 in ]
-
线径 (AWG): 30 – 22, 26 – 22
-
线径 (mm²): .12 – .35, .05 – .15
-
连接器高度 (in): .14
-
PCB 厚度（建议） (mm): 1.57, 1.19 – 1.6
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 2000
-
封装方法 : Bag
