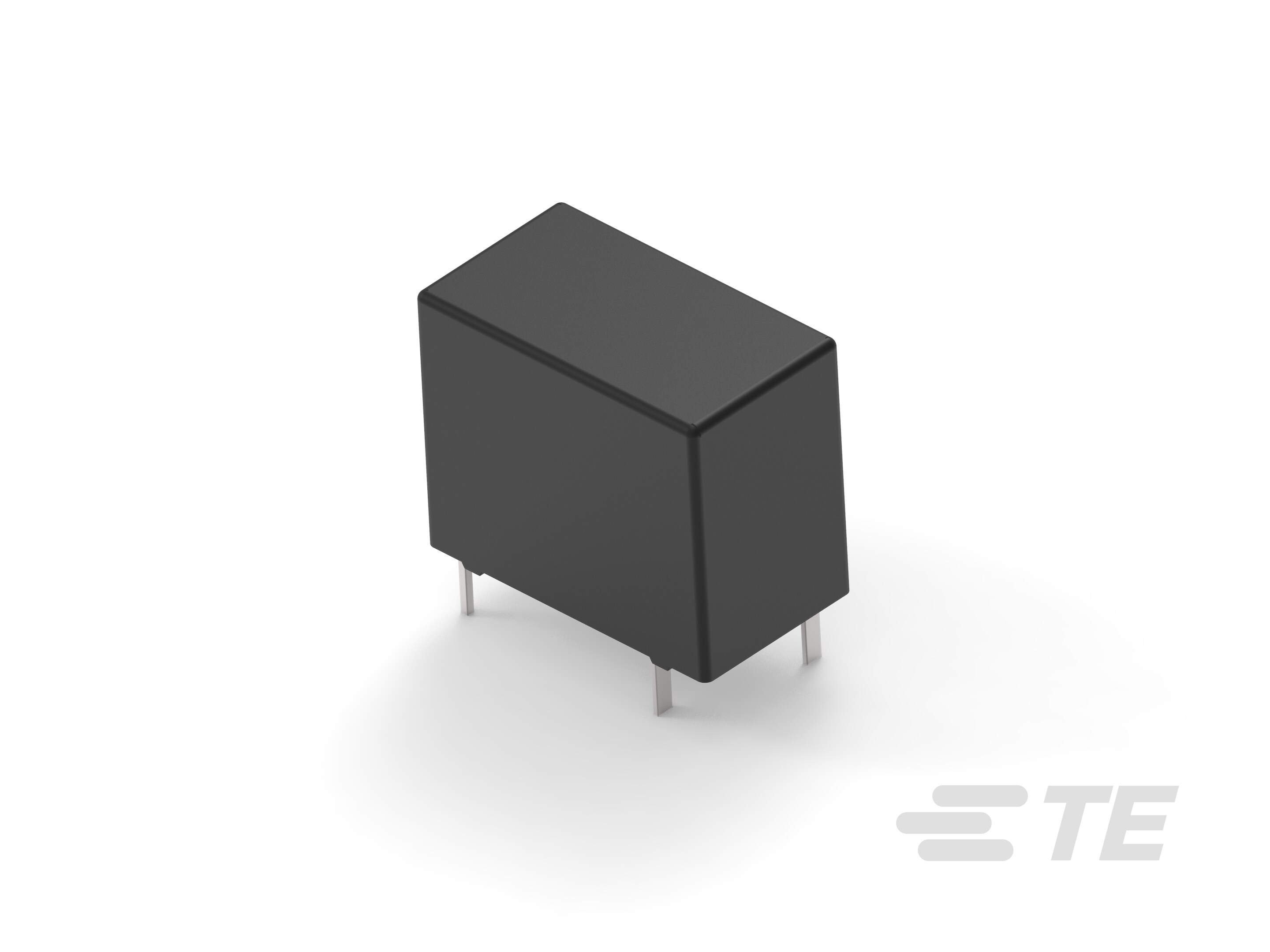

OJE-SH-105LMH-WG

OJE-SH-105LMH-WG

全部查看 STD OEG 小型 PCB OJ/OJE Pow 继电器 (63)
OJE-SH-105LMH-WG-1721875-2

OJE-SH-105LMH-WG

OJE-SH-105LMH-WG

全部查看  STD OEG 小型 PCB OJ/OJE Pow 继电器 (63)
  • TE 内部编号 1721875-2
  • TE 内部产品描述 OJE-SH-105LMH-WG

  • 继电器和接触器类型 : 通用功率继电器

  • 线圈励磁系统 : 单稳态

  • 端子排列方式 : 1 Form A SPST-NO

  • 电流类型 : DC

  • 触点额定电流 (A): 8

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 继电器和接触器类型 : 通用功率继电器

结构特性

  • 线圈特性 : UL 线圈绝缘类 E

  • 端子极数 : 1

  • 端子排列方式 : 1 Form A SPST-NO

电气特征

  • 线圈电阻 (Ω): 125

  • 端子开关负载（最小值） : 100mA @ 5V

  • 端子开关电压（最大值） (VAC): 277

  • 端子开关电压（最大值） (VDC): 30

  • 打开端子间绝缘初始电介质 (Vrms): 750

  • 端子极限断开电流 (A): 8

  • 端子极限连续电流 (A): 8

  • 端子极限关合电流 (A): 8

  • 端子极限短时电流 (A): 8

  • 触点额定电流 (A): 8

  • 线圈电压额定值 (VDC): 5

  • 端子电压额定值 (VAC): 250

  • 端子电压额定值 (VDC): 30

  • 线圈功率额定值（直流） (W): .2

  • 端子和线圈间绝缘初始电介质 (Vrms): 3000

主体特性

  • 产品重量 : 9 g [ .318 oz ]

  • 外壳类型 : 支持抗焊剂自动焊接且可清洗

接触件特性

  • 端子材料 : 银氧化镉

端接特性

  • 干线端接和连接类型 : 焊针

  • 线圈端接和连接类型 : 焊针

机械附件

  • 产品安装类型 : 板安装

尺寸

  • 产品高度 : 14.7 mm [ .579 in ]

  • 产品长度 : 18.2 mm [ .717 in ]

  • 产品宽度 : 10.2 mm [ .401 in ]

  • 端子和线圈间绝缘漏电 : 3.6 mm [ .141 in ]

  • 端子和线圈间绝缘间隙 : 3.2 mm [ .126 in ]

使用环境

  • 环境保护类别 : RTIII

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

  • 环境温度（最大值） : 105 °C [ 221 °F ]

操作/应用

  • 线圈励磁系统 : 单稳态

  • 电流类型 : DC

包装特性

  • 封装方法 : Tray | 盒和托盘

其他

  • 端子电流类 (A): >5 – ≤10

  • 线圈功率额定值类 (W): >.15 – ≤.2

  • 高度类（机械） : >14 – ≤16 mm [ >.551 – ≤.63 in ]

  • 长度类（机械） : >16 – ≤22 mm [ >.63 – ≤.866 in ]

  • 宽度类（机械） : >7 – ≤11 mm [ >.276 – ≤.433 in ]
