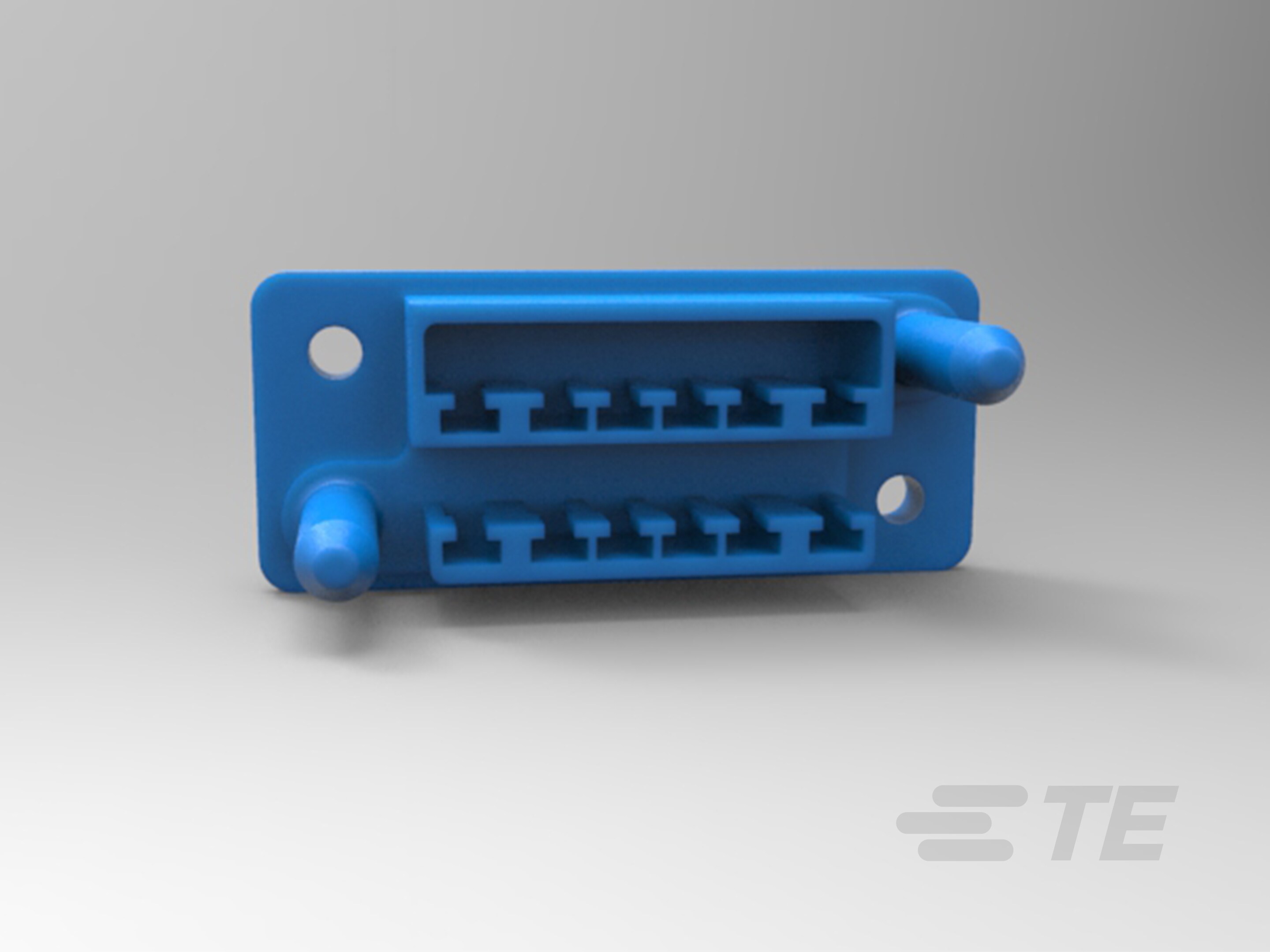

172061-3

12 Position, Plug, Housing, Crimp, Wire-to-Board / Wire-to-Wire, UL 94V-0, 5 mm [.197 in] Centerline, 2 Row, Wire & Cable, Standard Drawer

全部查看 Standard Drawer Plug Housings (15)
DRAWER CONN 12P MALE-172061-3

172061-3

12 Position, Plug, Housing, Crimp, Wire-to-Board / Wire-to-Wire, UL 94V-0, 5 mm [.197 in] Centerline, 2 Row, Wire & Cable, Standard Drawer

全部查看  Standard Drawer Plug Housings (15)
    • Standard Drawer
  • TE 内部编号 172061-3
  • TE 内部产品描述 DRAWER CONN 12P MALE

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到板 | 线到线

  • UL 阻燃性等级 : UL 94V-0

  • 位数 : 12

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到板 | 线到线

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 12

  • 行数 : 2

  • 信号位置数量 : 4

主体特性

  • 主要产品颜色 : 蓝色

接触件特性

  • 端子基材 : 磷青铜

  • 端子类型 : 插针

  • 端子额定电流（最大值） (A): 15

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装特性 : 带有

  • 接合固定 : 带有

  • 连接器安装类型 : 面板安装

壳体特性

  • 中心线（间距） : 5 mm [ .197 in ]

  • 外壳材料 : PBT GF

尺寸

  • 连接器长度 : 61.2 mm [ 2.41 in ]

  • 连接器高度 : 26.3 mm [ 1.035 in ]

  • 连接器宽度 (mm): 32.5

  • 行间距 : 13.3 mm [ .524 in ]

  • 线径 (AWG): 14 – 24

  • 线径 (mm²): .22 – 2.18 | .22

使用环境

  • 工组温度范围 : -20 – 120 °C [ -4 – 248 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 盒和纸箱
