171581-1

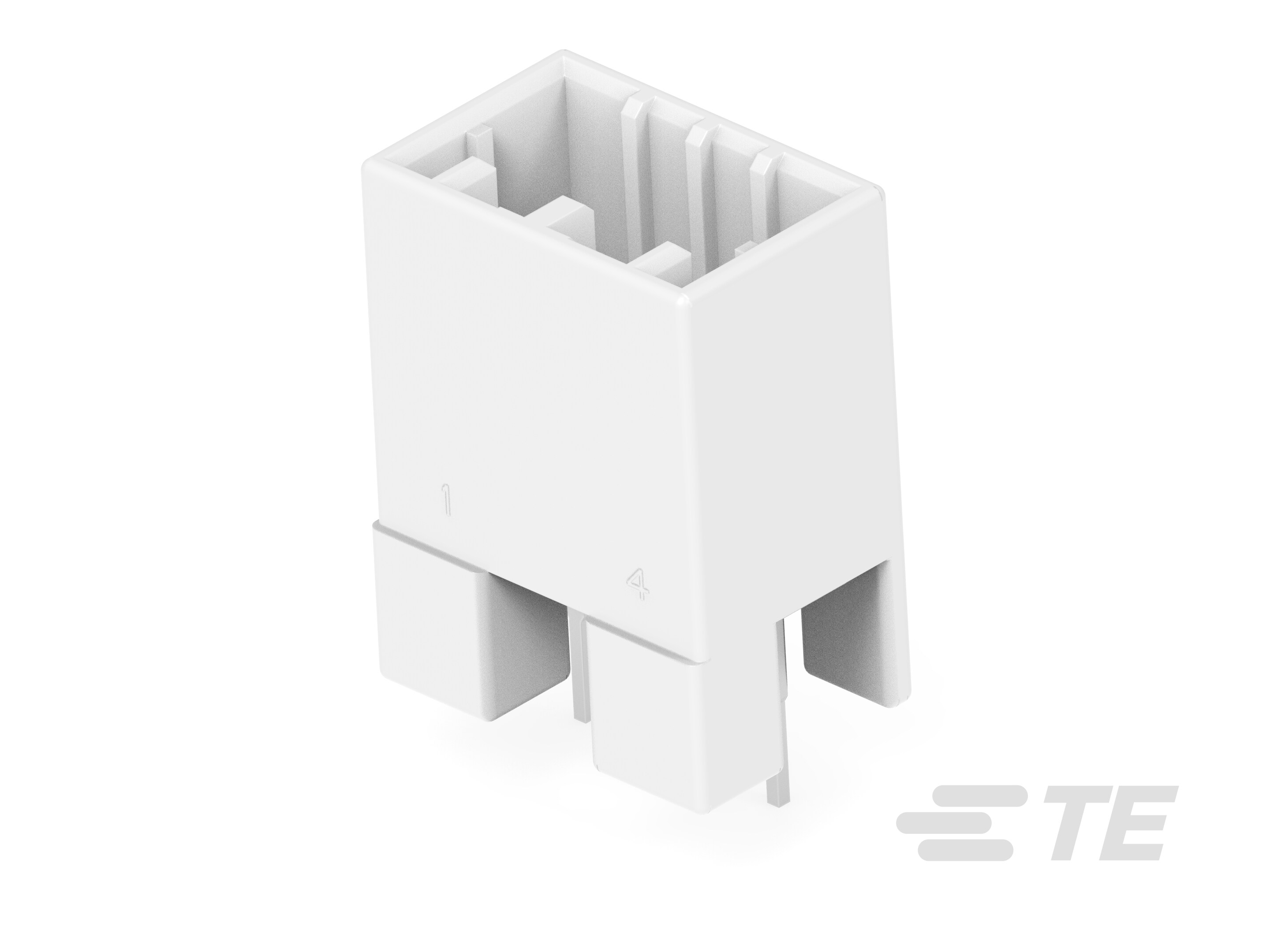

Vertical, Wire-to-Board, 4 Position, 1 Rows, 3.5mm [.137in] Centerline, Tin (Sn), Printed Circuit Board, White, Multilock Connector System
171581-1
Vertical, Wire-to-Board, 4 Position, 1 Rows, 3.5mm [.137in] Centerline, Tin (Sn), Printed Circuit Board, White, Multilock Connector System
-
- AMP
- Multilock 连接器系统
- TE 内部编号 171581-1
- TE 内部产品描述 070 MULTI LOCK CAP ASSY 4P V
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 螺钉
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
主要产品颜色 : 白色
文档
产品图纸
- .070 SRS MLC 4POSITION CAP HOUSING (W-B V-TYPE) JPN_CD_171581_A3.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_171581-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_171581-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_171581-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_171581-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 JPN_SS_108-5216_D10.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
主体特性
-
主要产品颜色 : 白色
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
机械附件
-
连接器安装类型 : 板安装
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
