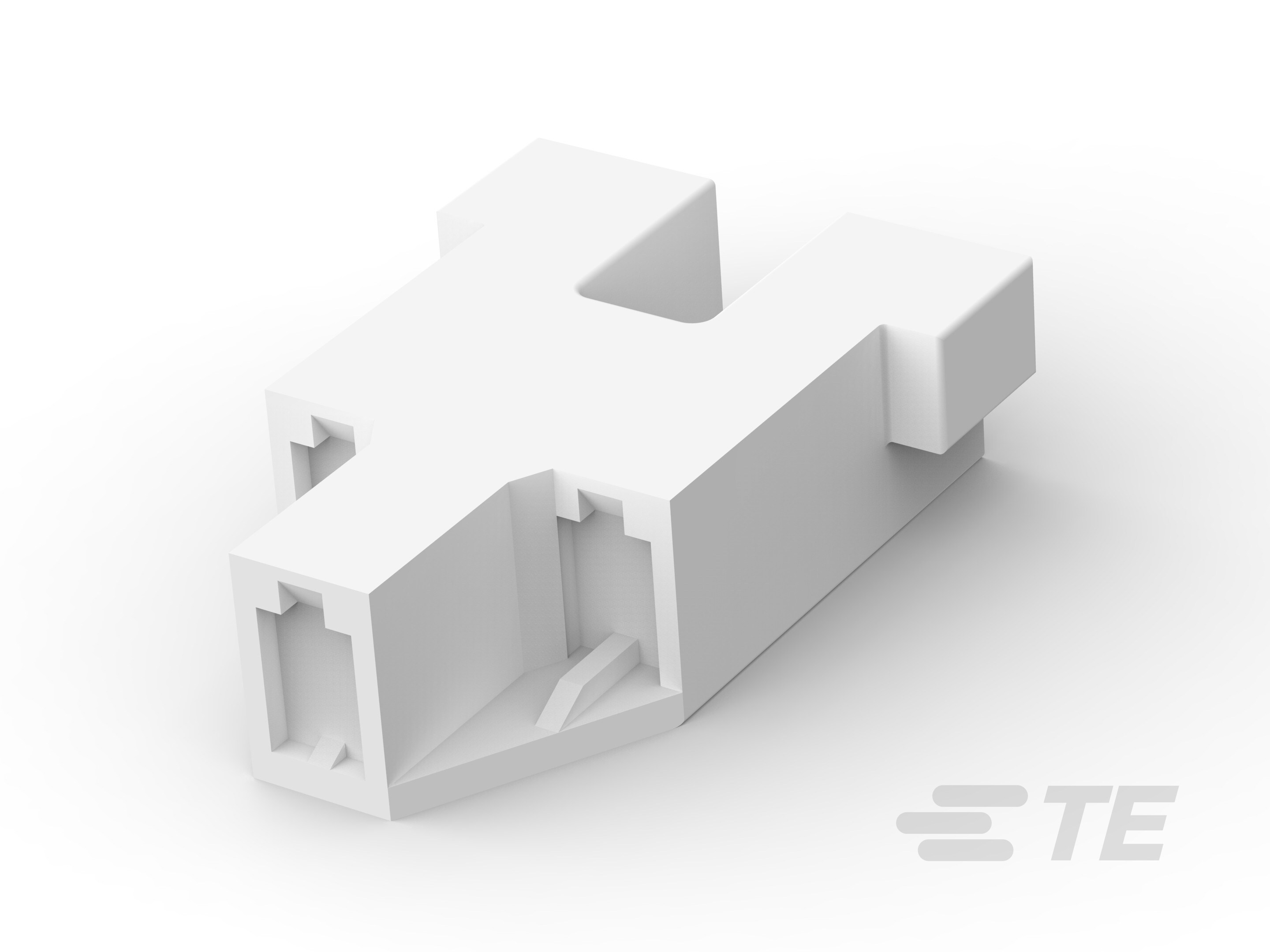

171370-6
3 Circuit Cluster Block, PA 6 GF, 20 – 16 AWG, .5 – 1.42 mm² Wire, -20 – 120 °C [-4 – 248 °F]
171370-6
3 Circuit Cluster Block, PA 6 GF, 20 – 16 AWG, .5 – 1.42 mm² Wire, -20 – 120 °C [-4 – 248 °F]
- TE 内部编号 171370-6
- TE 内部产品描述 CLUSTER BLOCK HSG 66 0023
-
电路数 : 3
-
主要产品材料 : PA 6 GF
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.42
-
工组温度范围 : -20 – 120 °C [ -4 – 248 °F ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_171370-6_S.pdf 3D
- 下载查看 ENG_CVM_CVM_171370-6_S.2d_dxf.zip 英文版本
- ENG_CVM_CVM_171370-6_S.3d_igs.zip 英文版本
- ENG_CVM_CVM_171370-6_S.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5235_E3.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19770301_C1_F-8.pdf 英文版本
- CSA 认证 ENG_AAD_CSA_CERT_164196_6233_1043778_C1_C1-2.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
与分离式电线类型兼容 : 引线
结构特性
-
电路数 : 3
主体特性
-
主要产品颜色 : 土黄色
-
主要产品材料 : PA 6 GF
接触件特性
-
接合插针直径 : 2.29 mm [ .09 in ]
尺寸
-
产品长度 : 31.6 mm [ 1.24 in ]
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.42
使用环境
-
工组温度范围 : -20 – 120 °C [ -4 – 248 °F ]
包装特性
-
封装数量 : 500
-
封装方法 : Bag
