171366-1

Horizontal, Wire-to-Board, 17 Position, 2 Row, 5mm [.197in] Centerline, Tin (Sn), Printed Circuit Board, 3A Contact Current Rating (Max), Power

全部查看 Low & Medium Power Header (61)

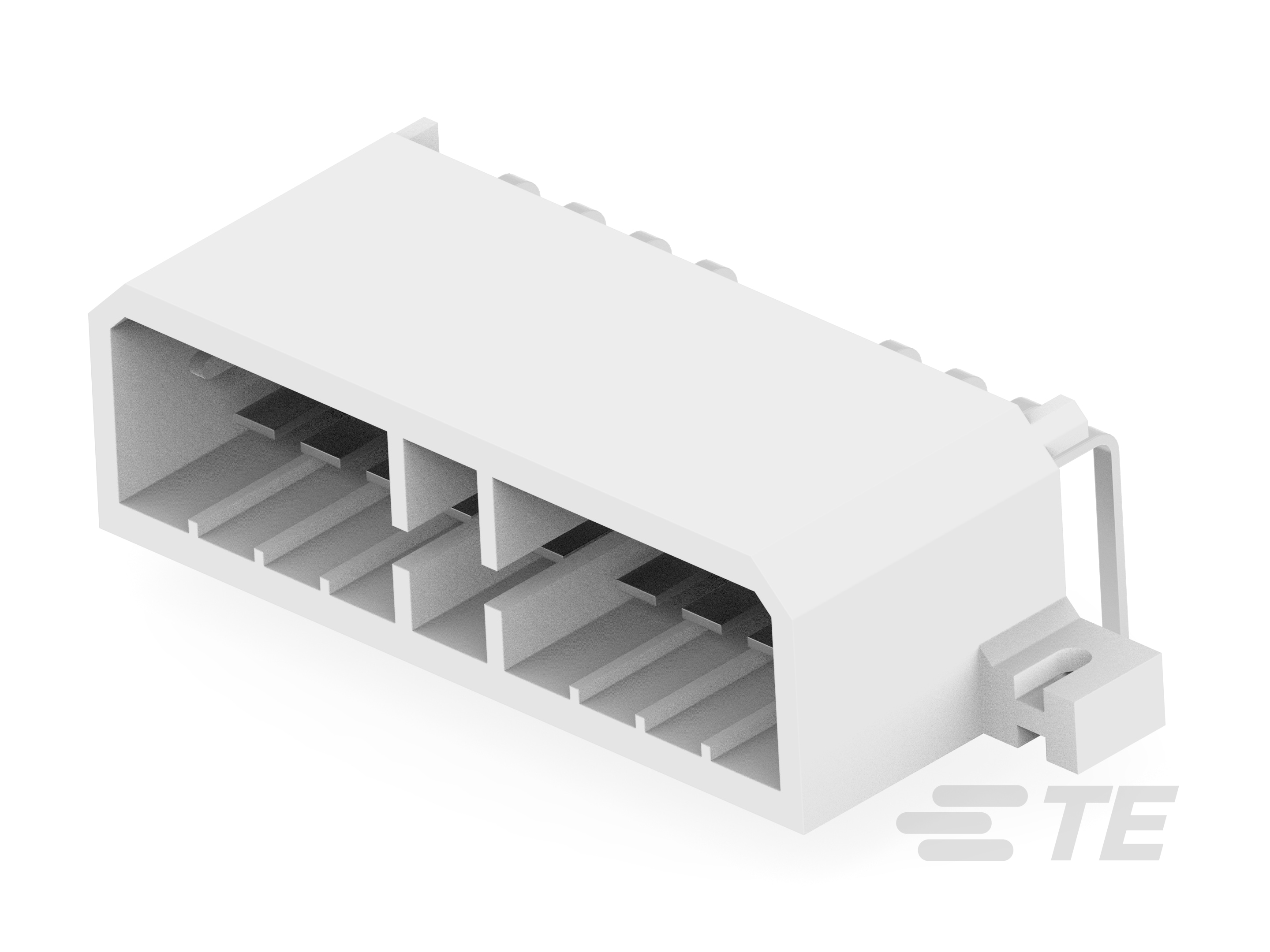

17P HOR CAP HSG WIRE TO PCB-171366-1

171366-1

Horizontal, Wire-to-Board, 17 Position, 2 Row, 5mm [.197in] Centerline, Tin (Sn), Printed Circuit Board, 3A Contact Current Rating (Max), Power

全部查看  Low & Medium Power Header (61)
    • AMP
  • TE 内部编号 171366-1
  • TE 内部产品描述 17P HOR CAP HSG WIRE TO PCB

  • PCB 安装方向 : 水平

  • 端子额定电流（最大值） (A): 3

  • PCB 端接方法 : 通孔 - 螺钉

  • 可密封 : 否

  • 中心线（间距） : 5 mm [ .197 in ]

查看所有特性
更多 更少

文档

CAD 文件

产品规格

使用说明书

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器产品类型 : 连接器组件

  • 连接器形状 : 矩形

  • 接头类型 : 全部带罩

  • 混合板端连接器 : 否

  • 可密封 : 否

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • PCB 安装方向 : 水平

  • 位数 : 17

  • 行数 : 2

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 对接公端宽度 : 3 mm [ .118 in ]

  • 端子类型 : 公端

  • 对接公端厚度 : .64 mm [ .025 in ]

  • 端子额定电流（最大值） (A): 3

  • 端子接触部电镀材料 : 锡 (Sn)

端接特性

  • PCB 端接方法 : 通孔 - 螺钉

机械附件

  • PCB 安装对准 : 带有

  • PCB 安装固定 : 不带

  • 接合对准 : 带有

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 5 mm [ .197 in ]

尺寸

  • 连接器长度 : 68 mm [ 2.68 in ]

  • PCB 的外形高度 : 16.7 mm [ .657 in ]

  • PCB 厚度（建议） : 1.6 mm [ .063 in ]

  • 连接器宽度 : 21.7 mm [ .854 in ]

使用环境

  • 工作温度（最大值） : 105 °C [ 221 °F ]

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装数量 : 70

  • 封装方法 : Tray
