171190-5

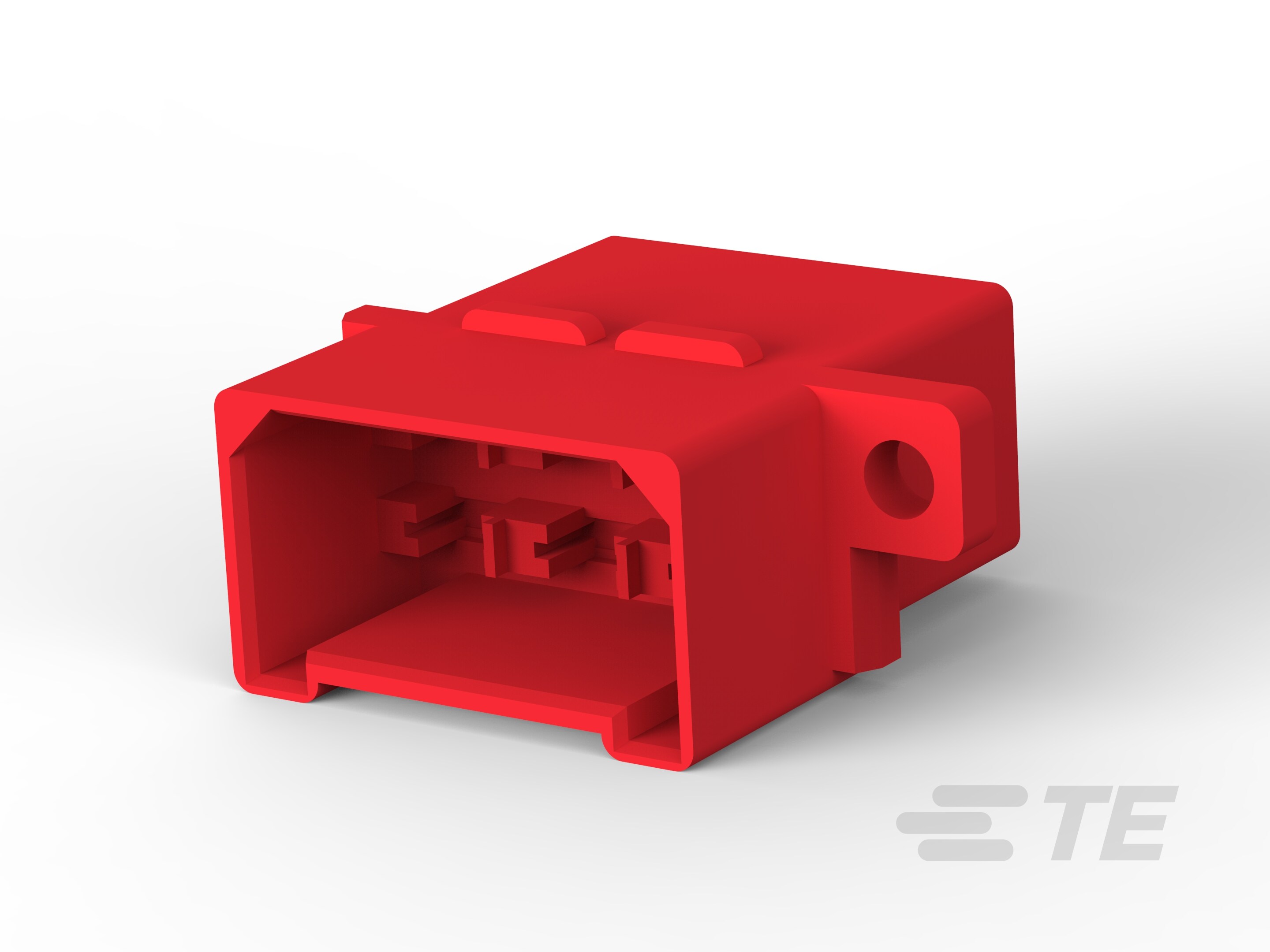

Tab Terminal Housing, 6 Position, 3.6 mm [.141 in] Centerline, Straight, Red, Nylon, Panel Mount, -40 – 105 °C [-40 – 221 °F], FASTIN-FASTON 250
171190-5
Tab Terminal Housing, 6 Position, 3.6 mm [.141 in] Centerline, Straight, Red, Nylon, Panel Mount, -40 – 105 °C [-40 – 221 °F], FASTIN-FASTON 250
-
- FASTIN-FASTON
- FASTIN-FASTON 快接端子 250
- TE 内部编号 171190-5
- TE 内部产品描述 FF 250 TAB HSG 6P NYLON RED
-
端子类型 : 公端
-
连接器和壳体类型 : 公端外壳
-
位数 : 6
-
端子方向 : 直式
-
主要产品颜色 : 红色
文档
产品图纸
- 250 SERIES FASTIN-FASTON TAB HOUSING 6 POS 英文版本
- 250 SERIES FASTIN-FASTON TAB HOUSING 6 POS C_171190_A5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_171190-5_F.pdf 3D
- 下载查看 ENG_CVM_CVM_171190-5_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_171190-5_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_171190-5_F.3d_stp.zip 英文版本
数据表/目录页
- White Paper: Nylon Discoloration ENG_DS_WP-160037_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2025_G3.pdf 英文版本
- 产品规格 ENG_SS_108-5090_C1.pdf 英文版本
- S_108-5090_C1.tif 英文版本
- 合格检测报告 ENG_SS_501-5031_O.pdf 英文版本
- S_501-5031_O.tif 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_164196_6233_LR63631_8_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器和壳体类型 : 公端外壳
结构特性
-
位数 : 6
主体特性
-
主要产品颜色 : 红色
接触件特性
-
端子类型 : 公端
-
端子方向 : 直式
-
端子接合固定 : 不带
机械附件
-
接合对准 : 带有
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） : 3.6 mm [ .141 in ]
尺寸
-
产品长度 : 36.5 mm [ 1.43 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 100
