170362-4

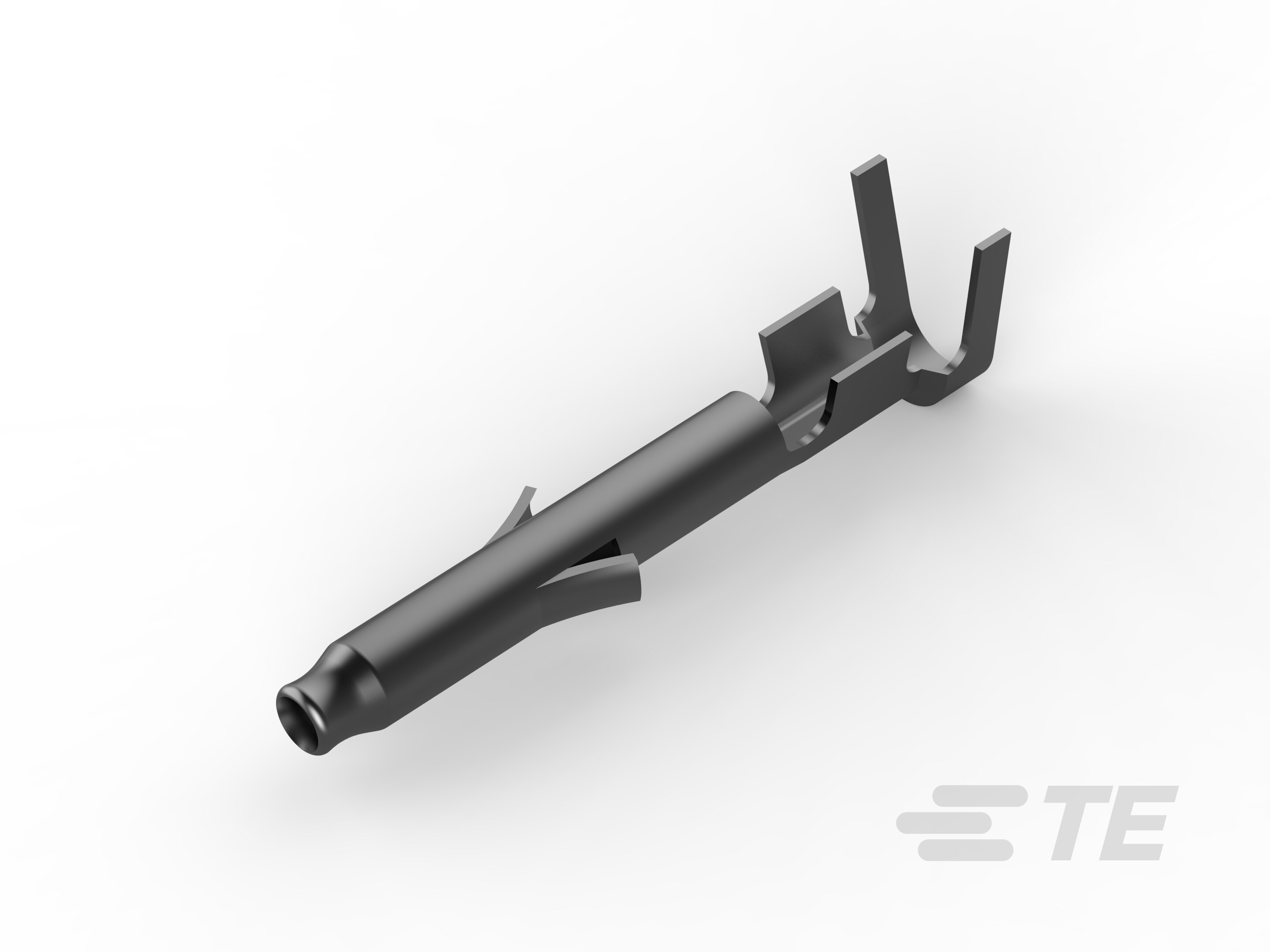

Socket Contact, 22 – 18 AWG, 600 VAC, 600 VDC, .3 – .89 mm² Wire, Tin (Sn), Crimp, Phosphor Bronze, Power, Mini-Universal MATE-N-LOK
170362-4
Socket Contact, 22 – 18 AWG, 600 VAC, 600 VDC, .3 – .89 mm² Wire, Tin (Sn), Crimp, Phosphor Bronze, Power, Mini-Universal MATE-N-LOK
-
- MATE-N-LOK
- 小型通用 MATE-N-LOK
- TE 内部编号 170362-4
- TE 内部产品描述 MINI UNIVERSAL M-N-L SOCKET
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
文档
产品图纸
- MINI UNIVERAL M-N-L SOCKET CONTACT ENG_CD_170362_K.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_170362-4_N.pdf 3D
- 下载查看 ENG_CVM_CVM_170362-4_N.2d_dxf.zip 英文版本
- ENG_CVM_CVM_170362-4_N.3d_igs.zip 英文版本
- ENG_CVM_CVM_170362-4_N.3d_stp.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5050_H.tif 日语
- JPN_SS_114-5050_H.pdf 日语
- 产品规格 S_108-5138_J2.tif 英文版本
- ENG_SS_108-5138_J2.pdf 英文版本
- S_108-5151_D2.tif 英文版本
- ENG_SS_108-5151_D2.pdf 英文版本
使用说明书
- 使用说明书（非美国） JPN_SS_411-5105_A1.pdf 日语
- JPN_SS_411-5105_A1.tif 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
电气特征
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
接触件特性
-
压线筒类型 : Open
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 7
-
接合插针直径 : 1 mm [ .039 in ]
-
端子接合区域电镀材料厚度 : .8 µm [ 31.49 µin ]
-
导线端子端接区域电镀厚度 : .8 µm [ 31.49 µin ]
-
导线端子端接区域电镀材料表面涂层 : 哑光
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 22 – 18
-
线径 (mm²): .3 – .89
-
兼容的绝缘直径范围 : 1.5 – 2.4 mm [ .059 – .094 in ]
使用环境
-
工组温度范围 : -20 – 105 °C [ -4 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与机构/标准产品兼容 : CSA | UL
包装特性
-
封装数量 : 4000
-
封装方法 : Reel
