170330-2

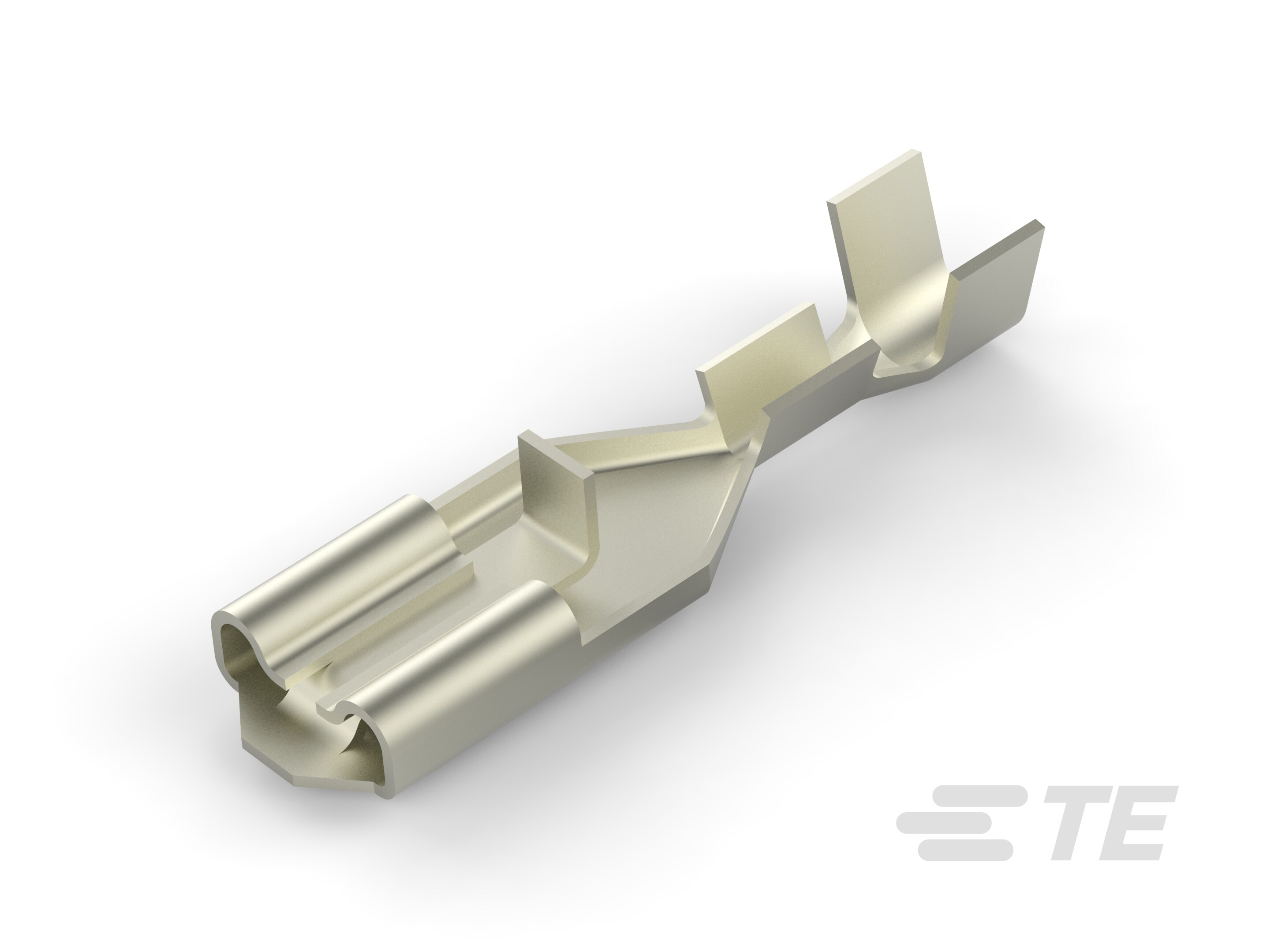

Quick Disconnect Receptacle, Uninsulated, 24 – 20 AWG, .2 – .51 mm² Wire, 4.75 mm [.187 in] Tab Width, F-Crimp, Straight, Positive Lock 187
170330-2
Quick Disconnect Receptacle, Uninsulated, 24 – 20 AWG, .2 – .51 mm² Wire, 4.75 mm [.187 in] Tab Width, F-Crimp, Straight, Positive Lock 187
-
- Positive Lock
- Mark II ,
- Positive Lock 187
- TE 内部编号 170330-2
- TE 内部产品描述 PL 187 RECEPTACLE 24-20 AWG NPPHBZ
-
快速断开端子类型 : 母端
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .51
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
文档
产品图纸
- 187 SERIES POSITIVE LOCK RECEPTACLE (LOOSE PIECE) 日语
- 187 SERIES POSITIVE LOCK RECEPTACLE (LOOSE PIECE) JPN_CD_170330_D1.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_170330-2_C.pdf 3D
- 下载查看 ENG_CVM_CVM_170330-2_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_170330-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_170330-2_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5041_L1.pdf 英文版本
- 产品规格 ENG_SS_108-5126_AG1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 低
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子方向 : 直式
-
端子基材 : 磷青铜
-
端子电镀材料 : 镍
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .3 mm [ .012 in ]
-
兼容的绝缘直径范围 : 1.5 – 2.7 mm [ .059 – .106 in ]
-
产品长度 : 21.6 mm [ .85 in ]
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .51
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 500
-
封装方法 : 零散零件/箱
