170313-1

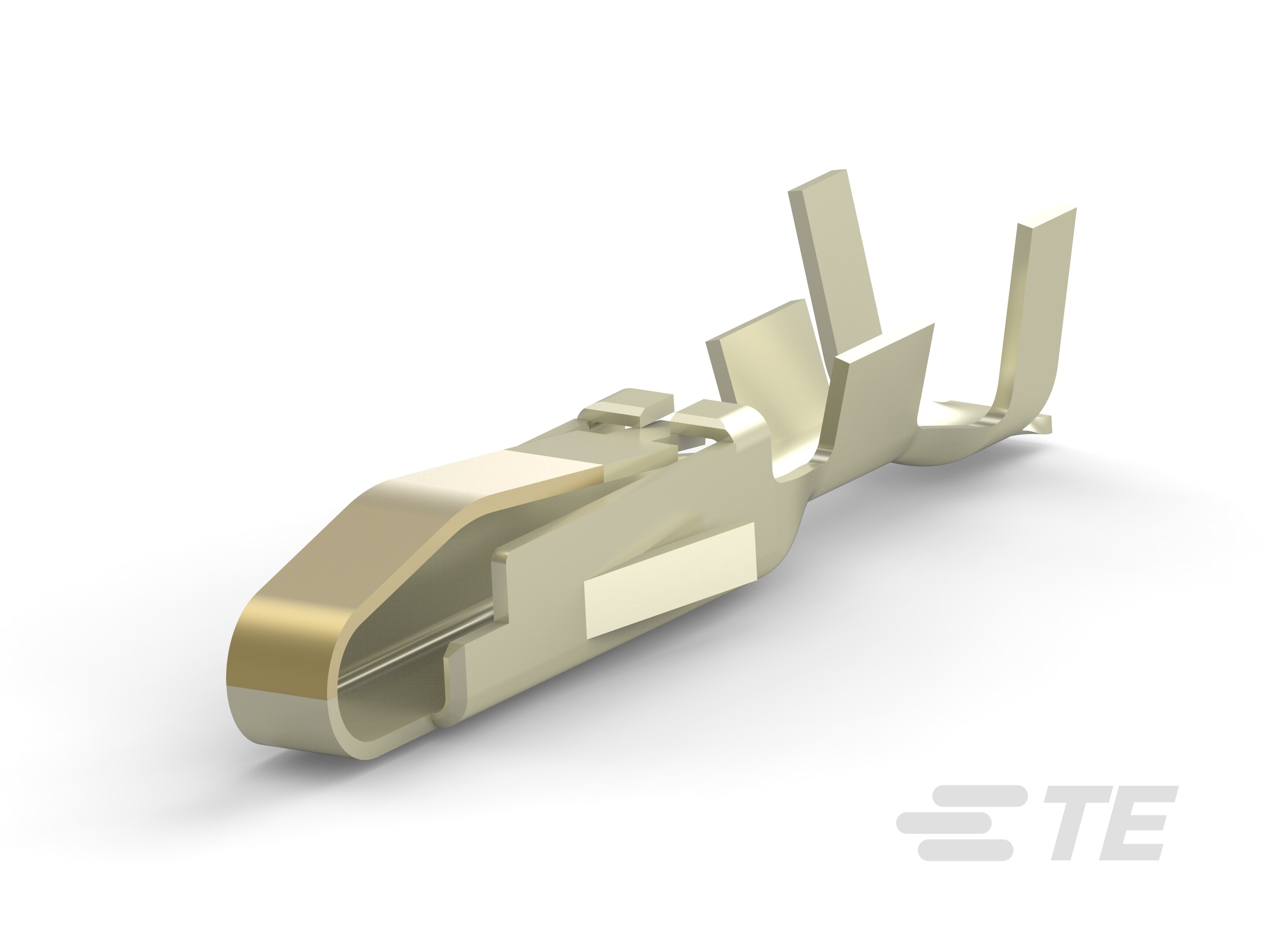

Gold (Au), Hermaphroditic Contact, 24 – 20 AWG, 30 VAC, .2 – .5 mm² Wire, Locking Lance Contact Retention, 394.71 – 986.76 CMA, Crimp, Phosphor Bronze

DRAWER CONN.CONTACT-170313-1

170313-1

Gold (Au), Hermaphroditic Contact, 24 – 20 AWG, 30 VAC, .2 – .5 mm² Wire, Locking Lance Contact Retention, 394.71 – 986.76 CMA, Crimp, Phosphor Bronze

  • TE 内部编号 170313-1
  • TE 内部产品描述 DRAWER CONN.CONTACT

  • 端子类型 : 无极性

  • 端子接触部电镀材料 : 金 (Au)

  • 导线端子端接区域电镀材料 : 金

  • 工作电压 (VAC): 30

  • 壳体内的端子定位力 : 带有

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

电气特征

  • 介质耐压（最大值） (VAC): 2000

  • 绝缘电阻 (MΩ): 5000

  • 工作电压 (VAC): 30

接触件特性

  • 端子长度 : 21 mm [ .827 in ]

  • 对接公端宽度 : 3 mm [ .118 in ]

  • 对接公端厚度 : .65 mm [ .025 in ]

  • 端子底板材料 : 镍

  • 端子类型 : 无极性

  • 端子接触部电镀材料 : 金 (Au)

  • 导线端子端接区域电镀材料 : 金

  • 壳体内的端子定位力 : 带有

  • 端子基材 : 磷青铜

  • 端子额定电流（最大值） (A): 7

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 壳体内的端子定位器类型 : 锁定枪

尺寸

  • 兼容的绝缘直径范围 : 1.5 – 1.95 mm [ .059 – .077 in ]

  • 线径 (AWG): 24 – 20

  • 线径 (mm²): .2 – .5

  • 线径 (CMA): 394.71 – 986.76

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用 : Signal

包装特性

  • 封装数量 : 1000

  • 封装方法 : Reel
