1703050-1

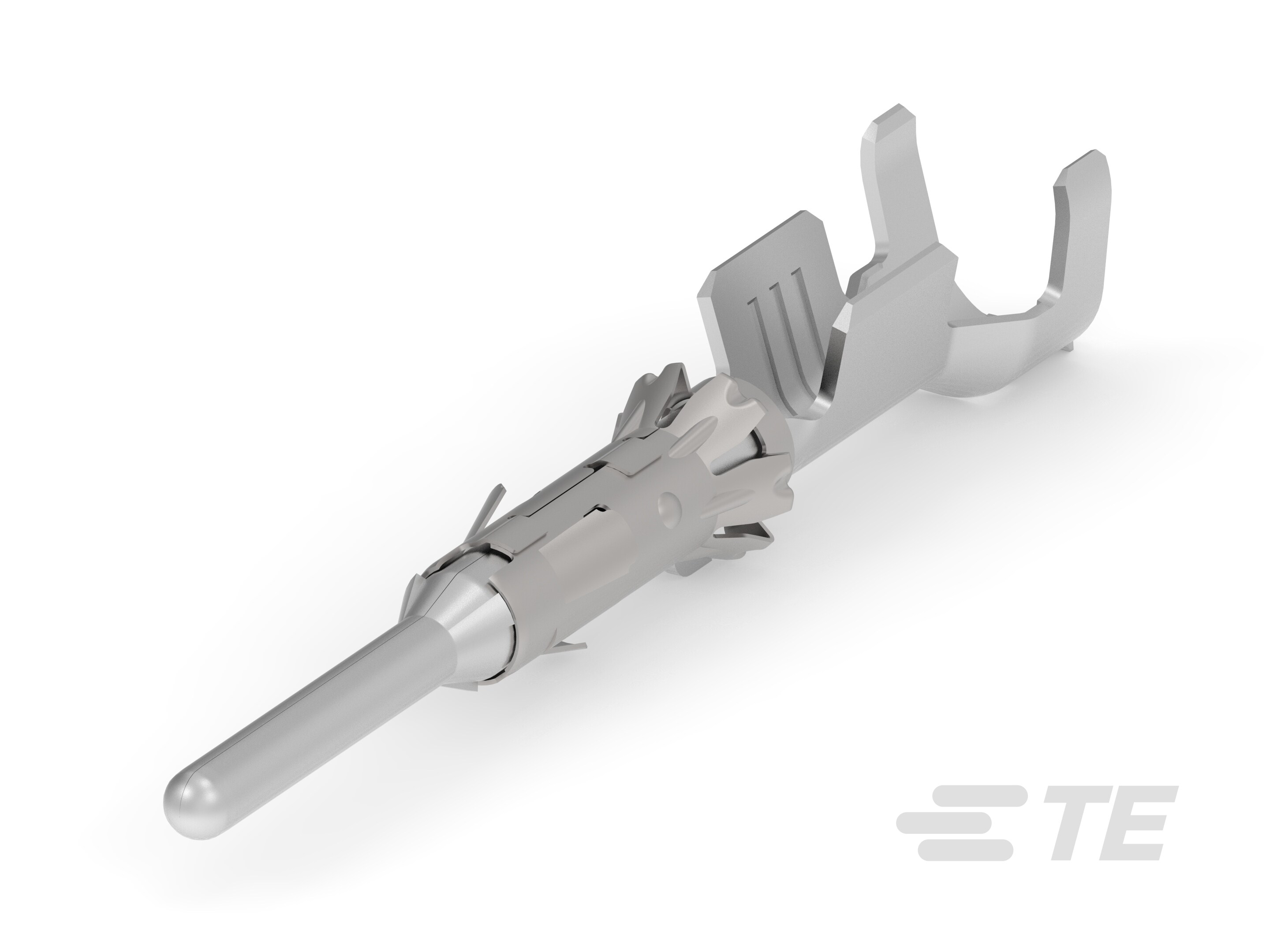

Pin Terminal, 17 – 14 AWG, 1 – 2.5 mm² Wire, Tin (Sn), Sealable, 1.5 mm [.06 in] Pin Diameter, Single Wire Seal (SWS), Terminates To Wire
1703050-1
Pin Terminal, 17 – 14 AWG, 1 – 2.5 mm² Wire, Tin (Sn), Sealable, 1.5 mm [.06 in] Pin Diameter, Single Wire Seal (SWS), Terminates To Wire
- TE 内部编号 1703050-1
- TE 内部产品描述 PIN-CONTACT 1.5MM
-
端子类型 : 插针
-
线径 (AWG): 17 – 14
-
线径 (mm²): 1 – 2.5
-
接触面电镀 : 锡 (Sn)
-
主要锁定特性 : 锁定枪
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1703050-1_K.pdf 3D
- 下载查看 ENG_CVM_CVM_1703050-1_K.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1703050-1_K.3d_igs.zip 英文版本
- ENG_CVM_CVM_1703050-1_K.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-18040_G.pdf 英文版本
- ENG_SS_114-18040-1_G.pdf 英文版本
- 产品规格 GER_SS_108-18028_K.pdf 德语
- ENG_SS_108-18028-1_K.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 锁定枪
-
可密封 : 是
主体特性
-
端子密封类型 : 单线密封 (SWS)
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 1.5mm
-
压接类型 : F 型压接
-
端子类型 : 插针
-
接触面电镀 : 锡 (Sn)
-
接合插针直径 : 1.5 mm [ .06 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 17 – 14
-
线径 (mm²): 1 – 2.5
-
公端长度 : 29.8 mm [ 1.17 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 130 °C [ 266 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
包装特性
-
封装数量 : 3500
-
封装方法 : Reel
其他
-
端子传导 : 25 – 40 A（正常功率）
