170224-2

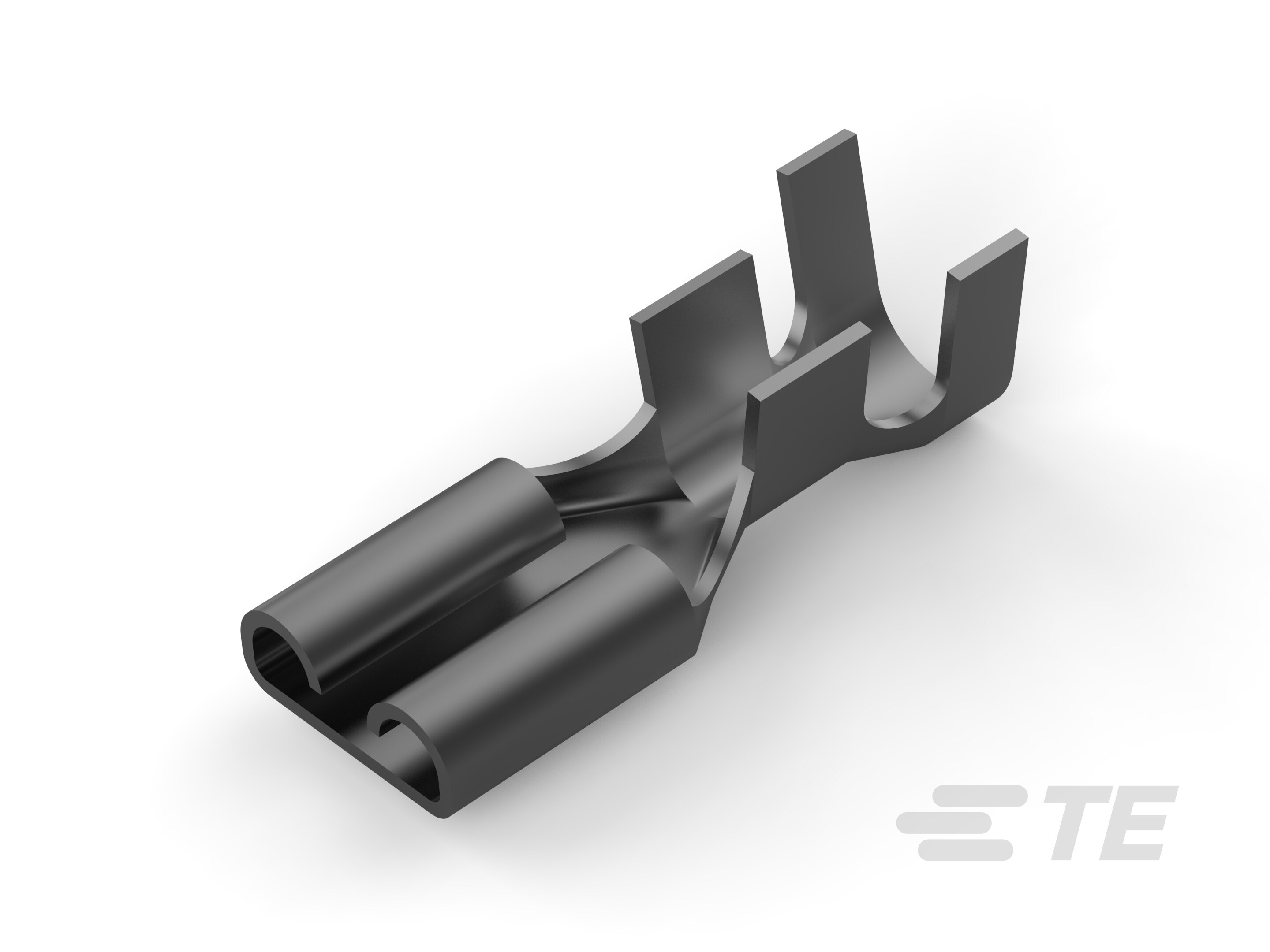

Quick Disconnect Receptacle, 15 – 10 AWG, 1.65 – 5.26 mm² Wire, 6.35 mm [.25 in] Tab Width, Straight, Brass, Tin Plating, Strip/Reel, FASTON 250

250 FASTON,REC.,16-10 AWG,BR-170224-2

170224-2

Quick Disconnect Receptacle, 15 – 10 AWG, 1.65 – 5.26 mm² Wire, 6.35 mm [.25 in] Tab Width, Straight, Brass, Tin Plating, Strip/Reel, FASTON 250

    • FASTON
    • FASTON 快接端子 250
  • TE 内部编号 170224-2
  • TE 内部产品描述 250 FASTON,REC.,16-10 AWG,BR

  • 快速断开端子类型 : 母端

  • 线径 (AWG): 15 – 10

  • 线径 (mm²): 1.65 – 5.26

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 插入力 : 正常

结构特性

  • 连接容量 : 单

  • 与线缆类型兼容 : 分离式导线

接触件特性

  • 快速断开端子类型 : 母端

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

  • 端子方向 : 直式

  • 端子基材 : 黄铜

  • 端子电镀材料 : 锡

  • 压接类型 : F 型压接

  • 压线筒类型 : Open

端接特性

  • 产品端接到 : 线缆

机械附件

  • 抽出力 (kgf): 2.5

  • 抽出力 (Newton): 24.5

  • 接合固定类型 : 凹点

  • 带导线绝缘 : 带有

尺寸

  • 端子材料厚度 : .43 mm [ .017 in ]

  • 兼容的绝缘直径范围 : 3 – 5 mm [ .118 – .197 in ]

  • 产品长度 : 19.6 mm [ .771 in ]

  • 线径 (AWG): 15 – 10

  • 线径 (mm²): 1.65 – 5.26

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]

行业标准

  • 与机构/标准产品兼容 : CSA, UL

包装特性

  • 封装数量 : 4000

  • 封装方法 : 带/卷
