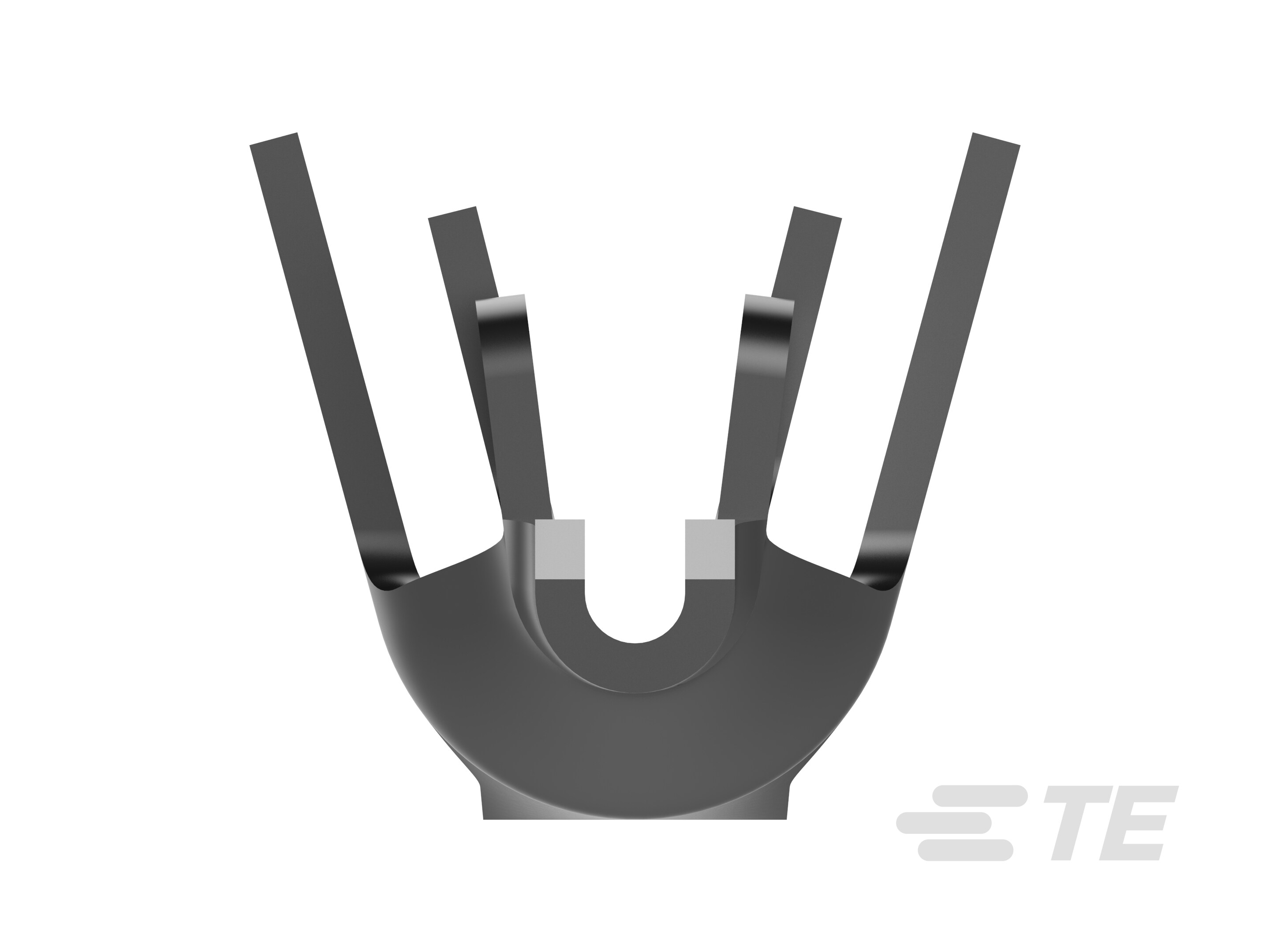

170197-2
PCB Pin PCB Terminal, 1.2 mm [.047 in] PCB Hole, 24 – 20 AWG, .2 – .6 mm² Wire, Post-Tin Plating, Reel, Terminates To Printed Circuit Board
170197-2
PCB Pin PCB Terminal, 1.2 mm [.047 in] PCB Hole, 24 – 20 AWG, .2 – .6 mm² Wire, Post-Tin Plating, Reel, Terminates To Printed Circuit Board
-
- AMP-IN
- TE 内部编号 170197-2
- TE 内部产品描述 MINI AMP-IN 24-20 AWG
-
PCB 端子类型 : PCB 插针
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
PCB 孔直径 : 1.2 mm [ .047 in ]
-
兼容的绝缘直径（最大值） : 2.3 mm [ .09 in ]
-
兼容的绝缘直径范围 : 1.6 – 2.3 mm [ .063 – .09 in ]
文档
产品图纸
- MINI AMP-IN ENG_CD_170197_G.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_170197-2_G.pdf 3D
- 下载查看 ENG_CVM_CVM_170197-2_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_170197-2_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_170197-2_G.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5014_O1.pdf 英文版本
- JPN_SS_114-5014_O1.pdf 日语
- ENG_SS_114-5014_O1.tif 英文版本
- JPN_SS_114-5014_O1.tif 日语
- 产品规格 ENG_SS_108-5087_D.pdf 英文版本
- S_108-5087-1_O.tif 英文版本
- S_108-5087-1_O.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
端子特性 : 螺钉孔
结构特性
-
连接容量 : 单
接触件特性
-
端子接合区域电镀材料厚度 : .8 µm [ 31.5 µin ]
-
端子底板材料厚度 : .5 µm [ 19.68 µin ]
-
PCB 端子类型 : PCB 插针
-
端子电镀材料 : 后镀锡
-
端子底板材料 : 镍
-
端子尺寸 : 小型
-
端子方向 : 直式
端接特性
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 带有
尺寸
-
板下延伸 : 1.25 mm [ .049 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
PCB 孔直径 : 1.2 mm [ .047 in ]
-
兼容的绝缘直径（最大值） : 2.3 mm [ .09 in ]
-
兼容的绝缘直径范围 : 1.6 – 2.3 mm [ .063 – .09 in ]
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .6
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
包装特性
-
封装数量 : 6000
-
封装方法 : Reel
