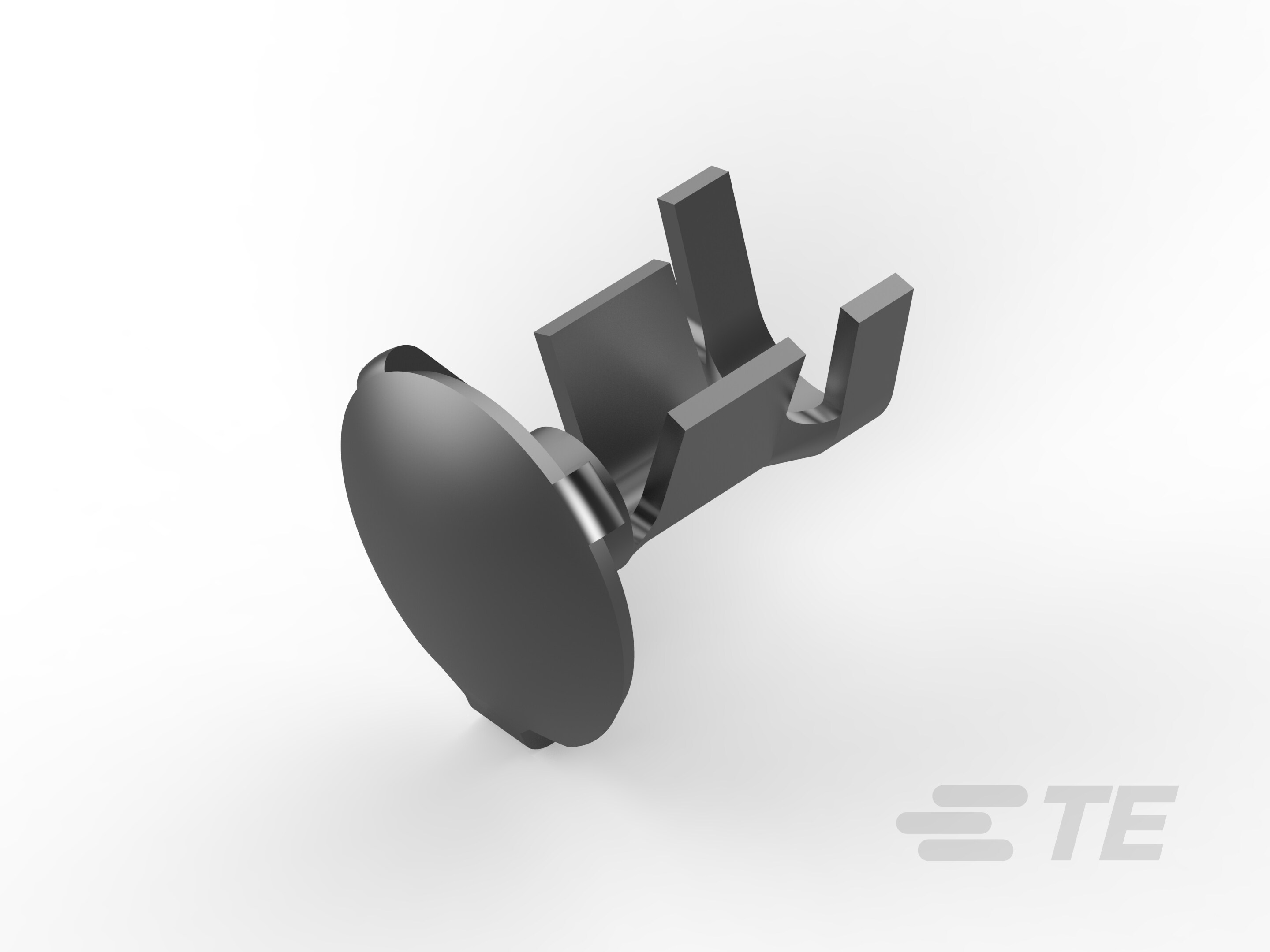

170071-2
Button, 20 – 16 AWG, .5 – 1.3 mm² Wire, Straight, Reel, Tin Plating, 8.15 mm [.32 in] Length, Wire Insulation Support
170071-2
Button, 20 – 16 AWG, .5 – 1.3 mm² Wire, Straight, Reel, Tin Plating, 8.15 mm [.32 in] Length, Wire Insulation Support
- TE 内部编号 170071-2
- TE 内部产品描述 BUTTON CONTACT 20-16 AWG .040X19.94 TPBR
-
专用端子类型 : 按钮
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.3
-
端子材料厚度 : .4 mm [ .015 in ]
-
端子电镀材料 : 锡
文档
产品图纸
- JAPANESE JPN_CD_170061_B.pdf 日语
- JAPANESE 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_170071-2_E.pdf 英文版本
- 下载查看 ENG_CVM_170071-2_E.3d_igs.zip 英文版本
- ENG_CVM_170071-2_E.3d_stp.zip 英文版本
- ENG_CVM_170071-2_E.2d_dxf.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-5057_O1.pdf 英文版本
- S_108-5057_O1.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电线绝缘支持固定类型 : 绝缘支撑
-
可密封 : 否
接触件特性
-
压线筒类型 : Open
-
专用端子类型 : 按钮
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.3
-
端子材料厚度 : .4 mm [ .015 in ]
-
产品长度 : 8.15 mm [ .32 in ]
-
兼容的绝缘直径（最大值） : 3.18 mm [ .125 in ]
-
兼容的绝缘直径范围 : 2.29 – 3.18 mm [ .09 – .125 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 4000
-
封装方法 : Reel
